Silnik z kosiarki i alternator? Zrób własny generator 12V/230V!

W dzisiejszych czasach, kiedy niezależność energetyczna staje się coraz bardziej ceniona, a awarie zasilania mogą sparaliżować codzienne funkcjonowanie, umiejętność stworzenia własnego źródła prądu jest na wagę złota. Ten szczegółowy poradnik DIY pokaże Ci, jak przekształcić zwykły alternator samochodowy w pełnoprawny generator prądu. To nie tylko fascynujący projekt dla każdego majsterkowicza, ale także praktyczne rozwiązanie, które zapewni Ci awaryjne zasilanie, możliwość ładowania akumulatorów czy zasilania narzędzi w miejscach bez dostępu do sieci. Przygotuj się na podróż w świat samodzielnej energetyki!

Alternator samochodowy: Odkryj jego ukryty potencjał energetyczny

Zanim zagłębimy się w szczegóły budowy, warto zrozumieć, jak działa alternator samochodowy. W przeciwieństwie do tradycyjnej prądnicy, która generuje prąd od razu po wprawieniu w ruch, alternator wymaga początkowego "wzbudzenia". Co to oznacza? Otóż, aby wirnik alternatora zaczął wytwarzać pole magnetyczne, które jest niezbędne do indukcji prądu w stojanie, musimy zasilić go niewielkim prądem, zazwyczaj z akumulatora 12V. Bez tego początkowego impulsu, nawet kręcąc alternatorem z dużą prędkością, nie uzyskamy żadnej energii. Po wzbudzeniu i osiągnięciu odpowiednich obrotów, alternator sam zaczyna zasilać swój wirnik, a my możemy cieszyć się generowanym prądem stałym.

Projekt DIY budowy prądnicy z alternatora to idealne rozwiązanie dla amatorów-majsterkowiczów, którzy cenią sobie praktyczne wyzwania i chcą poszerzyć swoje techniczne horyzonty. Jest to również świetna opcja dla osób szukających niezawodnego, awaryjnego źródła zasilania, które sprawdzi się w różnych sytuacjach. Taka domowa prądnica może służyć do ładowania akumulatorów w domku letniskowym, zasilania narzędzi elektrycznych w ogrodzie, gdzie brakuje dostępu do sieci, czy jako oświetlenie awaryjne w przypadku niespodziewanej przerwy w dostawie prądu. Możliwości są naprawdę szerokie, a satysfakcja z samodzielnie zbudowanego urządzenia bezcenna.

Jednak, jak przy każdym projekcie elektrycznym i mechanicznym, bezpieczeństwo jest absolutnym priorytetem. Budowa i eksploatacja prądnicy wiąże się z kilkoma kluczowymi zagrożeniami, których nie wolno lekceważyć:

• Porażenie prądem: Mamy do czynienia zarówno z prądem 12V o dużym natężeniu (z alternatora i akumulatora), jak i niebezpiecznym dla życia prądem 230V z przetwornicy. Zawsze pracuj z odłączonym zasilaniem i używaj izolowanych narzędzi.
• Ryzyko pożaru: Zwarcie instalacji elektrycznej lub nieprawidłowe przechowywanie paliwa do silnika spalinowego może prowadzić do pożaru. Stosuj bezpieczniki i dbaj o szczelność układu paliwowego.
• Uszkodzenia mechaniczne: Ruchome elementy, takie jak obracające się koła pasowe i paski klinowe, stanowią zagrożenie dla palców i odzieży. Zawsze używaj osłon i zachowaj ostrożność.
• Zatrucie spalinami: Silnik spalinowy emituje toksyczne spaliny. Generator musi pracować w dobrze wentylowanym miejscu, nigdy w zamkniętych pomieszczeniach.

Pamiętaj o solidnej i stabilnej ramie konstrukcyjnej, która zapobiegnie wibracjom i przemieszczaniu się urządzenia. Regularnie kontroluj wszystkie połączenia i stan techniczny komponentów. Bezpieczeństwo przede wszystkim!

Skompletuj swój warsztat: Niezbędne elementy do budowy generatora

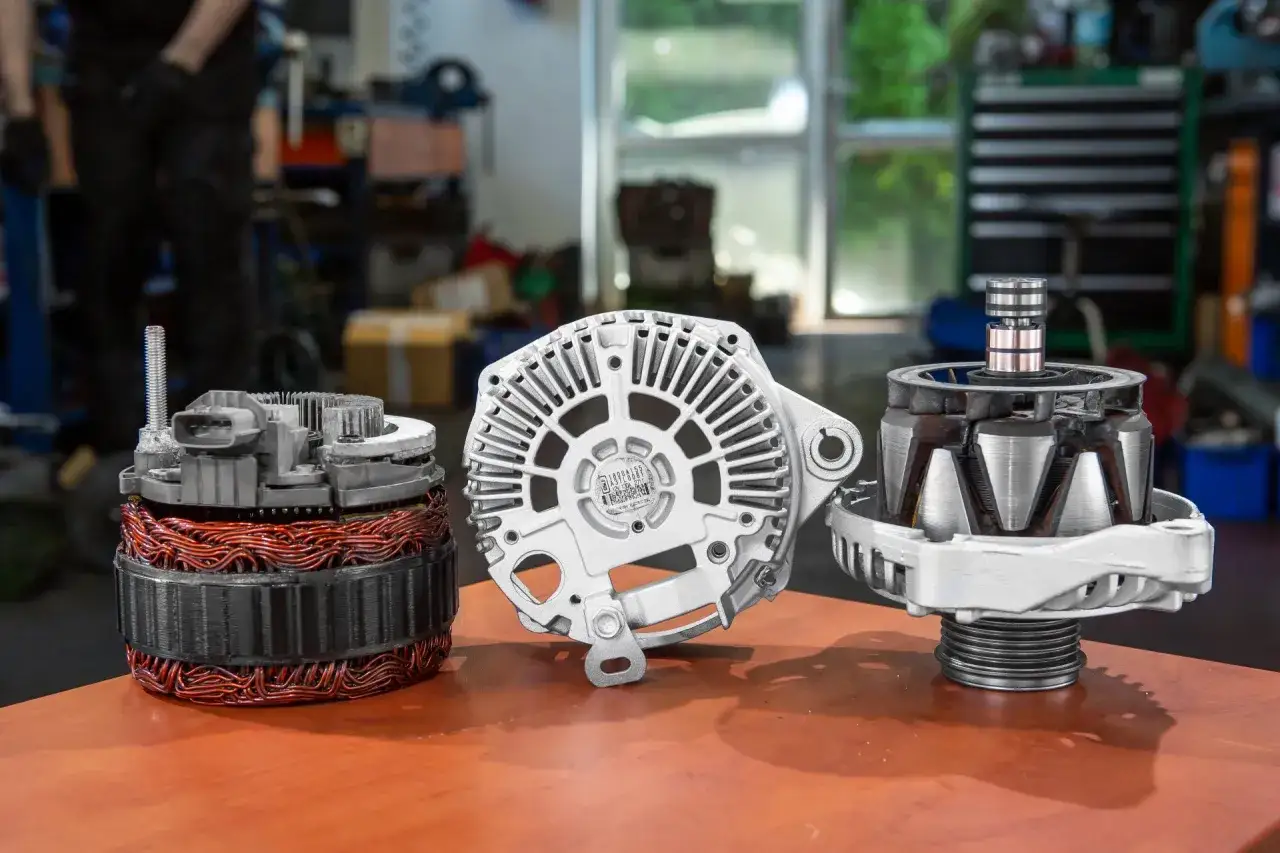

Wybór odpowiedniego alternatora to podstawa sukcesu. Z mojego doświadczenia wynika, że najprostsze do adaptacji są starsze modele alternatorów, szczególnie te z zewnętrznym regulatorem napięcia. Mam tu na myśli takie klasyki jak alternatory z Fiata 126p, Poloneza czy starszych wersji Golfa (np. Golf II/III). Dlaczego? Ponieważ dają nam one znacznie większą kontrolę nad procesem wzbudzenia i regulacji napięcia. Nowoczesne alternatory, często wyposażone w zaawansowane, wielofunkcyjne regulatory sterowane przez komputer pokładowy samochodu (ECU), są znacznie trudniejsze do zaadaptowania. Ich elektronika wymaga emulacji sygnałów z samochodu, co dla amatora jest sporym wyzwaniem i często kończy się frustracją.

Kolejnym kluczowym elementem jest jednostka napędowa. Do napędu alternatora najlepiej sprawdzą się małe silniki spalinowe, które znajdziemy w kosiarkach, glebogryzarkach czy motopompach. Idealna moc takiego silnika to zakres od 4 do 7 koni mechanicznych. Niezwykle istotne jest zapewnienie alternatorowi odpowiednich obrotów. Alternator samochodowy osiąga swoją nominalną wydajność przy prędkości obrotowej wirnika rzędu 2000-6000 obr./min. Oznacza to, że będziemy musieli dobrać odpowiednie przełożenie na kołach pasowych, zazwyczaj w stosunku 2:1 lub 3:1 w stosunku do obrotów silnika spalinowego, aby alternator pracował efektywnie.

Oto lista niezbędnych elementów elektrycznych, które musisz przygotować:

• Regulator napięcia: Niezależnie od tego, czy jest wbudowany w alternator, czy zewnętrzny, jego zadaniem jest stabilizacja napięcia wyjściowego na poziomie około 14.4V DC. Jest to kluczowe dla bezpiecznego ładowania akumulatorów i zasilania urządzeń.
• Akumulator 12V: Służy do początkowego wzbudzenia alternatora oraz jako bufor i magazyn energii. Bez niego cały system nie będzie działał.
• Przewody elektryczne: Muszą być odpowiednio grube, aby przenosić duże natężenia prądu bez nadmiernego nagrzewania się. Pamiętaj o właściwym przekroju, szczególnie dla połączeń między alternatorem a akumulatorem oraz między akumulatorem a przetwornicą.
• Przetwornica napięcia (inwerter) 12V DC na 230V AC: Jeśli chcesz uzyskać prąd sieciowy 230V, jest to element absolutnie niezbędny. Jej moc musi być dopasowana do mocy alternatora i planowanego obciążenia. Nie ma sensu kupować przetwornicy o mocy 2000W, jeśli alternator dostarcza realnie 500W.

Nie zapominajmy o elementach mechanicznych. Do stabilnego montażu potrzebna będzie solidna rama konstrukcyjna, najlepiej wykonana z profili stalowych, która zapewni stabilność całej konstrukcji i zminimalizuje wibracje. Niezbędne będą również koła pasowe (o odpowiednich średnicach do uzyskania właściwego przełożenia) oraz paski klinowe. Pamiętaj, aby wszystkie elementy były solidnie zamocowane, a ruchome części odpowiednio osłonięte, aby zapewnić bezpieczeństwo mechaniczne.

Twój generator w akcji: Przewodnik montażu krok po kroku

Pierwszym krokiem jest precyzyjny montaż silnika spalinowego i alternatora na stabilnej ramie. To kluczowy etap, który wpłynie na długowieczność i efektywność całego urządzenia. Upewnij się, że osie wałów silnika i alternatora są idealnie równoległe, a koła pasowe leżą w jednej płaszczyźnie. Precyzyjne ustawienie zapobiegnie szybkiemu zużywaniu się pasków klinowych i łożysk. Po zamocowaniu obu jednostek, załóż pasek klinowy i odpowiednio go napnij. Pasek nie może być ani zbyt luźny (będzie się ślizgał), ani zbyt mocno napięty (nadmiernie obciąży łożyska).

Jak już wspomniałem, odpowiednie przełożenie kół pasowych jest fundamentalne dla wydajności alternatora. Alternator samochodowy potrzebuje wysokich obrotów, aby generować pełną moc. Typowe silniki spalinowe z kosiarek pracują na obrotach rzędu 3000-3600 obr./min. Jeśli alternator potrzebuje 6000 obr./min, musimy zastosować przełożenie 2:1. Oznacza to, że koło pasowe na alternatorze powinno mieć dwa razy mniejszą średnicę niż koło pasowe na wale silnika. Przykładowo, jeśli koło na silniku ma 15 cm średnicy, to koło na alternatorze powinno mieć 7.5 cm. Dokładne obliczenia i dobór kół pasowych zapewnią, że alternator będzie pracował w optymalnym zakresie 2000-6000 obr./min.

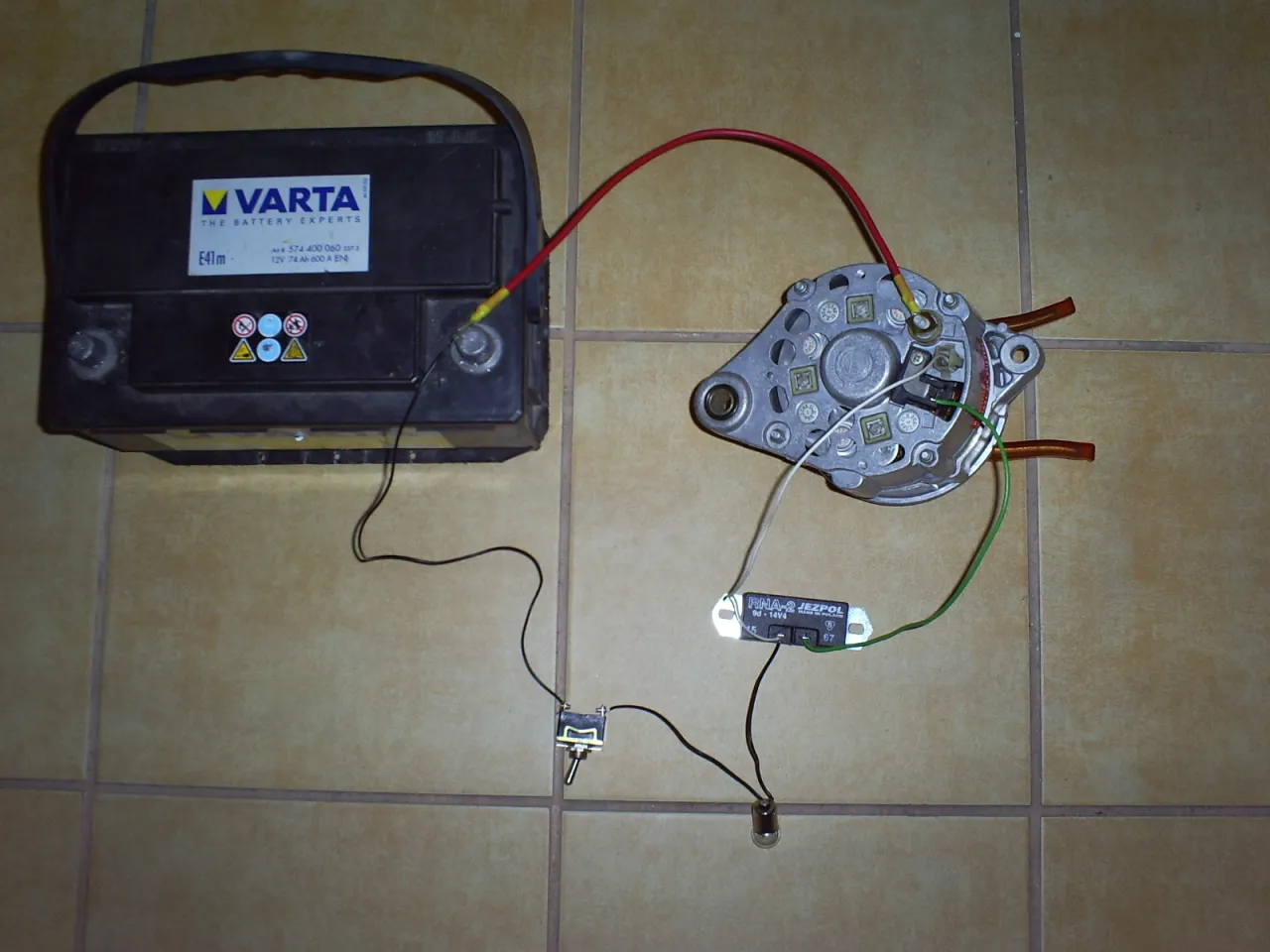

Szczegółowy schemat podłączenia układu wzbudzenia

Układ wzbudzenia to serce naszej prądnicy. Bez niego alternator nie zacznie generować prądu. Oto jak go podłączyć:

1. Zacznij od akumulatora 12V. To on dostarczy początkowy prąd wzbudzenia.
2. Podłącz jeden koniec przewodu do plusowej klemy akumulatora (+).
3. Drugi koniec tego przewodu poprowadź przez żarówkę kontrolną (np. 5W-10W) lub włącznik chwilowy. Żarówka pełni podwójną rolę: jest wskaźnikiem ładowania (świeci, gdy nie ma ładowania, gaśnie, gdy alternator pracuje prawidłowo) oraz ogranicznikiem prądu wzbudzenia.
4. Od żarówki (lub włącznika) poprowadź przewód do zacisku D+ (lub 61) na alternatorze. To jest właśnie zacisk odpowiedzialny za wzbudzenie.
5. Upewnij się, że obudowa alternatora jest solidnie połączona z masą (minusem) akumulatora.

Przeczytaj również: Toyota Avensis: Alternator demontaż, wymiana, koszty. Czy warto?

Podłączenie pozostałych elementów elektrycznych

Po wzbudzeniu czas na resztę układu:

1. Wyjście prądowe z alternatora (zacisk B+) podłącz grubym przewodem bezpośrednio do plusowej klemy akumulatora 12V. Pamiętaj o zastosowaniu bezpiecznika topikowego (np. 60-100A, w zależności od mocy alternatora) jak najbliżej akumulatora.
2. Jeśli alternator ma zewnętrzny regulator napięcia, podłącz go zgodnie ze schematem producenta. Jeśli jest wbudowany, nie musisz się tym martwić.
3. Do klem akumulatora (plus i minus) podłącz przetwornicę napięcia 12V DC na 230V AC. Upewnij się, że przewody zasilające przetwornicę są odpowiednio grube i mają jak najkrótszą długość, aby zminimalizować spadki napięcia. Tutaj również zastosuj bezpiecznik o odpowiedniej wartości, zgodnej z mocą przetwornicy.
4. Wszystkie połączenia powinny być solidne, czyste i dobrze zaizolowane, aby zapobiec zwarciom i utracie mocy.

Czas na testy: Pierwsze uruchomienie i weryfikacja działania generatora

Nadszedł moment prawdy! Pierwsze uruchomienie generatora to kluczowy etap, który należy przeprowadzić z zachowaniem wszelkich środków ostrożności.

1. Upewnij się, że generator znajduje się w dobrze wentylowanym miejscu, z dala od materiałów łatwopalnych.
2. Sprawdź wszystkie połączenia elektryczne i mechaniczne. Upewnij się, że pasek klinowy jest prawidłowo napięty.
3. Jeśli używasz włącznika do wzbudzenia, włącz go. Jeśli masz żarówkę, powinna się świecić.
4. Uruchom silnik spalinowy. Stopniowo zwiększaj jego obroty, aż alternator zacznie generować prąd. Obserwuj żarówkę wzbudzenia powinna zgasnąć, co oznacza, że alternator pracuje prawidłowo i sam się zasila.
5. Monitoruj pracę silnika i alternatora. Słuchaj, czy nie ma niepokojących dźwięków, takich jak piszczenie paska czy nadmierne wibracje.

Po uruchomieniu silnika i ustabilizowaniu obrotów, czas na pomiary. Za pomocą multimetru sprawdź napięcie wyjściowe z alternatora na klemach akumulatora. Powinno ono wynosić około 14.4V DC. To jest prawidłowe napięcie ładowania. Następnie włącz przetwornicę i zmierz napięcie na jej wyjściu powinno to być stabilne 230V AC. Jeśli wartości są prawidłowe i stabilne, Twój generator działa poprawnie!

Teraz możesz bezpiecznie podłączyć różne typy obciążeń do swojej prądnicy. Pamiętaj jednak o ograniczeniach mocy.

• Ładowanie akumulatora: Jest to podstawowe zastosowanie. Podłącz akumulator 12V do generatora.
• Urządzenia 12V: Bezpośrednio z akumulatora możesz zasilać małe urządzenia 12V, takie jak oświetlenie LED, ładowarki USB czy pompki samochodowe.
• Urządzenia 230V: Po włączeniu przetwornicy, możesz podłączyć urządzenia zasilane prądem sieciowym. Pamiętaj, że typowa moc ciągła takiego generatora to 500-800W. Nie próbuj podłączać urządzeń o dużej mocy, takich jak czajniki elektryczne, grzejniki czy spawarki, ponieważ przeciążysz system. Zawsze sprawdzaj moc znamionową podłączanych odbiorników.

Rozwiązywanie problemów: Diagnozuj i naprawiaj swój generator

Nawet najlepiej zbudowane urządzenie może czasem sprawiać problemy. Najczęstszą przyczyną braku ładowania w prądnicy z alternatora jest problem ze wzbudzeniem. Jeśli po uruchomieniu silnika żarówka wzbudzenia nie gaśnie lub w ogóle się nie świeci, musisz działać. Sprawdź, czy żarówka jest sprawna i czy wszystkie połączenia na zacisku D+ (lub 61) są prawidłowe i mają dobry kontakt. Czasem wystarczy poluzowany przewód lub przepalona żarówka, aby cały system odmówił posłuszeństwa. Upewnij się również, że akumulator, z którego pobierasz prąd do wzbudzenia, jest naładowany.

Jeśli zauważysz niestabilne napięcie wyjściowe lub migające światła podłączonych urządzeń, przyczyn może być kilka:

• Luźny pasek klinowy: Pasek może się ślizgać, co powoduje nieregularne obroty alternatora. Sprawdź jego napięcie i ewentualnie wymień, jeśli jest zużyty.
• Problem z regulatorem napięcia: Uszkodzony regulator może nie stabilizować napięcia. Możesz spróbować go wymienić na nowy.
• Niestabilne obroty silnika spalinowego: Zbyt niskie lub falujące obroty silnika będą bezpośrednio wpływać na stabilność generowanego prądu. Sprawdź gaźnik i regulację obrotów silnika.

Przegrzewanie się alternatora lub silnika to poważny sygnał ostrzegawczy. Może to świadczyć o przeciążeniu generatora podłączasz zbyt wiele urządzeń o zbyt dużej mocy. Inną przyczyną może być niewystarczająca wentylacja, szczególnie jeśli alternator jest zabudowany. Upewnij się, że ma swobodny dostęp do chłodnego powietrza. Zła regulacja obrotów silnika lub nieprawidłowe przełożenie kół pasowych również mogą prowadzić do nadmiernego nagrzewania. Monitoruj obciążenie, zapewnij odpowiednie chłodzenie i nigdy nie przekraczaj nominalnej mocy urządzenia.

Czy warto zbudować własną prądnicę? Ocena projektu DIY

Koszty budowy własnej prądnicy z alternatora mogą być zaskakująco niskie, zwłaszcza jeśli masz dostęp do używanych części. Alternator samochodowy to wydatek rzędu 100-300 zł, używany silnik spalinowy z kosiarki to kolejne 200-500 zł. Do tego dochodzi koszt przetwornicy (300-800 zł w zależności od mocy), akumulatora, ramy i drobnych elementów. Łącznie, za kwotę 800-1800 zł, możesz zbudować w pełni funkcjonalny generator. W porównaniu do zakupu gotowego agregatu prądotwórczego o podobnej mocy, którego ceny zaczynają się od 1500-2000 zł, a często są znacznie wyższe, potencjalne oszczędności finansowe są znaczące. Co więcej, samodzielnie zbudowany generator daje nam pełną wiedzę o jego konstrukcji, co ułatwia ewentualne naprawy i modyfikacje, a to przekłada się na długoterminową wartość.

Ale poza wymiernymi korzyściami finansowymi, projekt DIY budowy prądnicy oferuje coś więcej. To ogromna satysfakcja z samodzielnego wykonania czegoś użytecznego i złożonego. To także okazja do zdobycia nowej wiedzy technicznej z zakresu mechaniki i elektryki, która z pewnością przyda się w przyszłości. A przede wszystkim, to poczucie niezależności energetycznej. Wiedza, że w przypadku awarii sieci masz własne źródło prądu, daje spokój ducha i poczucie bezpieczeństwa, które są bezcenne w dzisiejszym świecie.
