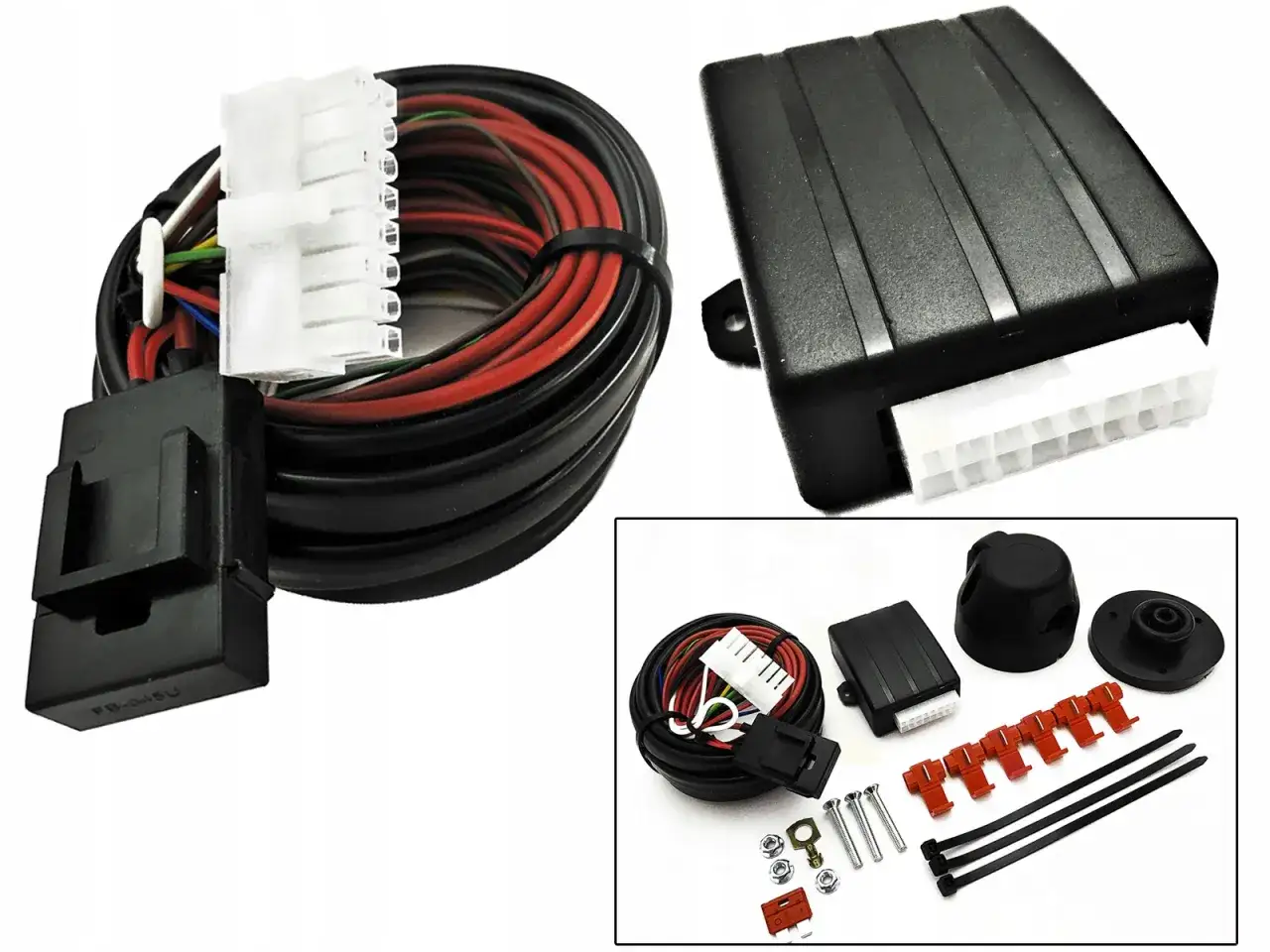

Volvo V50: Hak bez błędów? Podłącz wiązkę z modułem CAN!

Samodzielne podłączenie wiązki elektrycznej haka w Volvo V50 to zadanie, które wymaga precyzji i zrozumienia specyfiki elektroniki tego modelu. Ze względu na zaawansowaną magistralę CAN, nieprawidłowa instalacja może prowadzić do szeregu problemów, od błędów na desce rozdzielczej po zakłócenia w działaniu systemów bezpieczeństwa. W tym artykule, jako Szymon Majewski, przeprowadzę Cię przez każdy etap tego procesu, wskazując na kluczowe aspekty i pomagając uniknąć typowych pułapek, aby Twoja instalacja była nie tylko funkcjonalna, ale i w pełni bezpieczna.

Magistrala CAN: cichy władca elektroniki w twoim Volvo

Współczesne samochody, a zwłaszcza modele takie jak Volvo V50, to prawdziwe centra dowodzenia na kółkach, gdzie za komunikację między poszczególnymi systemami odpowiada skomplikowana sieć magistrala CAN (Controller Area Network). To właśnie ona zarządza niemal wszystkim, od oświetlenia, przez silnik, aż po systemy bezpieczeństwa. Wszelka ingerencja w tę sieć, na przykład poprzez podłączenie dodatkowego obciążenia w postaci oświetlenia przyczepy, bez odpowiedniego modułu elektronicznego, może prowadzić do poważnych zakłóceń. System CAN jest niezwykle czuły na zmiany rezystancji czy poboru prądu, dlatego tak ważne jest, aby moduł haka potrafił "rozmawiać" z nim w jego własnym języku, nie wzbudzając podejrzeń o awarię.

Skutki błędnego montażu: od błędów na desce po problemy z bezpieczeństwem

Niestety, pokusa zaoszczędzenia kilkudziesięciu złotych na wiązce uniwersalnej często kończy się znacznie większymi wydatkami i frustracją. Błędne podłączenie wiązki haka w Volvo V50, bez dedykowanego modułu, może mieć szereg nieprzyjemnych konsekwencji:

• Błędy oświetlenia na desce rozdzielczej: Komputer pojazdu może interpretować dodatkowe obciążenie jako spaloną żarówkę, wyświetlając irytujące komunikaty.
• Nieprawidłowe działanie czujników parkowania (PDC): Czujniki mogą reagować na obecność przyczepy, nie wyłączając się automatycznie, co utrudnia manewrowanie.
• Problemy z systemami bezpieczeństwa: W skrajnych przypadkach, ingerencja w instalację może zakłócić działanie systemów takich jak ESP (elektroniczny program stabilizacji), co stanowi realne zagrożenie.
• Uszkodzenie modułów elektronicznych: Zbyt duże obciążenie lub niewłaściwe sygnały mogą doprowadzić do uszkodzenia delikatnych modułów, np. modułu REM (Rear Electronic Module), którego wymiana jest kosztowna.
• Migotanie świateł przyczepy: Niestabilne napięcie lub brak odpowiedniego odciążenia instalacji może powodować niestabilne działanie oświetlenia przyczepy.

Wybór wiązki haka do Volvo V50: dedykowana czy uniwersalna

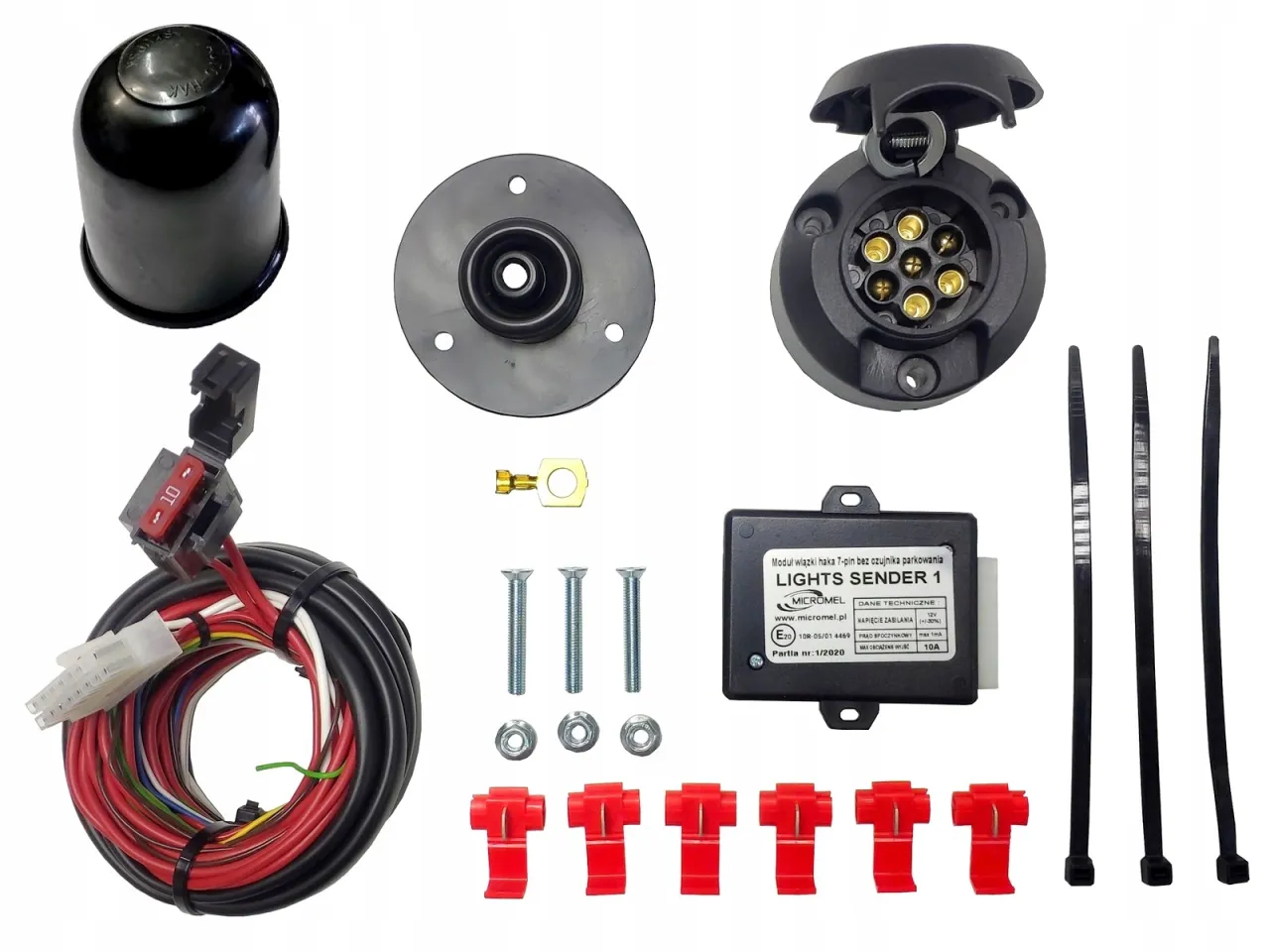

Wiązka uniwersalna: pozorna oszczędność, realne ryzyko

Wiem, że perspektywa zaoszczędzenia jest kusząca, ale w przypadku Volvo V50, wiązka uniwersalna to droga, której zdecydowanie odradzam. Teoretycznie tańsze, w praktyce mogą generować znacznie wyższe koszty i frustrację. Wiązki uniwersalne zazwyczaj podłączane są bezpośrednio do przewodów świateł pojazdu, co w samochodach z magistralą CAN, takich jak V50, jest proszeniem się o kłopoty. Elektronika w Volvo jest bardzo czuła na zmiany obciążenia i może interpretować podłączenie przyczepy jako awarię. Ryzyka związane z ich użyciem są zbyt duże:

• Błędy na desce rozdzielczej: Komputer pokładowy zasygnalizuje spaloną żarówkę, nawet jeśli wszystkie światła działają poprawnie.
• Problemy z czujnikami parkowania (PDC): Czujniki mogą nie wyłączać się automatycznie, co jest irytujące i niebezpieczne.
• Zakłócenia w systemach bezpieczeństwa: W najgorszym scenariuszu, może dojść do zakłócenia działania systemów takich jak ESP, co bezpośrednio wpływa na bezpieczeństwo jazdy.
• Uszkodzenie modułów elektronicznych: Przeciążenie instalacji może doprowadzić do uszkodzenia drogich modułów sterujących.

Wiązka dedykowana z modułem: jedyne słuszne rozwiązanie dla V50

Dla Volvo V50 wiązka dedykowana z modułem elektronicznym to jedyne słuszne i bezpieczne rozwiązanie. Taka wiązka jest zaprojektowana specjalnie dla konkretnego modelu samochodu, co gwarantuje jej pełną kompatybilność z systemem CAN. Moduł pełni rolę tłumacza i bufora. Komunikuje się z elektroniką pojazdu, informując ją o podłączeniu przyczepy, jednocześnie odciążając oryginalną instalację. Dzięki temu nie pojawiają się błędy oświetlenia, a moduł często automatycznie zarządza również czujnikami parkowania (PDC), wyłączając je po podłączeniu wtyczki przyczepy. To rozwiązanie zapewnia nie tylko prawidłowe działanie oświetlenia przyczepy, ale przede wszystkim bezpieczeństwo i spokój ducha, że elektronika Twojego Volvo pozostaje nienaruszona.

Gniazdo 7-pin czy 13-pin? Analiza twoich potrzeb transportowych

Wybór odpowiedniego gniazda haka holowniczego to kolejna ważna decyzja, która zależy od Twoich potrzeb. Na rynku dominują dwa typy:

Przygotowanie do montażu: narzędzia i bezpieczeństwo

Lista niezbędnych narzędzi: od ściągaczy do tapicerki po multimetr

Zanim zabierzesz się do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia. Dobrze przygotowany warsztat to połowa sukcesu, a w tym przypadku gwarancja, że nie utkniesz w połowie demontażu tapicerki. Oto, co będzie Ci potrzebne:

• Zestaw kluczy nasadowych i płaskich: Do odkręcania śrub i nakrętek.
• Wkrętaki (krzyżakowy i płaski): Do demontażu elementów tapicerki i ewentualnych złącz.
• Ściągacze do tapicerki (plastikowe): Niezbędne do bezpiecznego demontażu plastikowych elementów, bez ryzyka ich uszkodzenia.
• Nóż do tapicerki lub ostre narzędzie: Do ewentualnego nacinania wykładziny w celu poprowadzenia przewodów.
• Multimetr (miernik uniwersalny): Do sprawdzenia napięcia i ciągłości obwodów absolutna podstawa przy pracy z elektryką.
• Izolacja elektryczna (taśma izolacyjna, termokurczki): Do zabezpieczania połączeń.
• Opaski zaciskowe (trytytki): Do estetycznego i bezpiecznego mocowania przewodów.
• Cynkownica i cyna (opcjonalnie): Jeśli planujesz lutować połączenia, co jest najlepszym rozwiązaniem.
• Ściągacz izolacji: Do precyzyjnego usuwania izolacji z przewodów.
• Latarka czołowa lub dobra lampa warsztatowa: W bagażniku bywa ciemno, a precyzja jest kluczowa.

Bezpieczeństwo przede wszystkim: jak przygotować auto do pracy z elektryką?

Praca z elektryką samochodową wymaga szczególnej ostrożności. Pamiętaj, że nawet niskie napięcie może spowodować nieprzyjemne skutki, a zwarcie poważne uszkodzenia. Zawsze stawiaj bezpieczeństwo na pierwszym miejscu:

• Odłącz akumulator: To absolutna podstawa. Odłącz najpierw klemę ujemną, a następnie dodatnią. Zapobiegnie to przypadkowemu zwarciu i uszkodzeniu elektroniki pojazdu.
• Pracuj w dobrze oświetlonym miejscu: Zapewnij sobie komfort pracy i dobrą widoczność, aby uniknąć błędów.
• Używaj odpowiednich narzędzi: Upewnij się, że narzędzia są w dobrym stanie i odpowiednie do zadania.
• Przeczytaj instrukcję wiązki: Każda wiązka dedykowana ma szczegółową instrukcję montażu. Przeczytaj ją dokładnie przed rozpoczęciem pracy.
• Zachowaj porządek: Uporządkowane miejsce pracy to mniejsze ryzyko zgubienia elementów i pomyłek.

Montaż wiązki haka w Volvo V50: instrukcja krok po kroku

Etap 1: demontaż tapicerki w bagażniku jak dotrzeć do modułu REM?

Dostęp do modułu REM (Rear Electronic Module) i punktów podłączenia wiązki wymaga demontażu części tapicerki w bagażniku. Nie obawiaj się, to nie jest tak trudne, jak się wydaje, ale wymaga cierpliwości i delikatności:

1. Opróżnij bagażnik: Usuń wszystkie przedmioty, dywaniki i półkę bagażnika.
2. Zlokalizuj moduł REM: W Volvo V50 moduł REM zazwyczaj znajduje się za lewą tapicerką bagażnika, w okolicy nadkola. Czasem jest ukryty pod plastikową osłoną.
3. Demontaż bocznej tapicerki: Za pomocą plastikowych ściągaczy delikatnie podważ i usuń plastikowe kołki oraz spinki mocujące tapicerkę. Zacznij od krawędzi, które są najłatwiej dostępne.
4. Ostrożne odchylenie tapicerki: Po usunięciu wszystkich mocowań, delikatnie odchyl tapicerkę, aby uzyskać dostęp do przestrzeni za nią. Nie musisz jej całkowicie wyjmować, wystarczy, że uzyskasz swobodny dostęp do modułu REM i wiązek przewodów.

Etap 2: lokalizacja kluczowych punktów podłączenia w lewym tylnym narożniku

Kiedy tapicerka jest już odchylona, Twoim zadaniem jest zlokalizowanie odpowiednich złącz. W lewym tylnym narożniku bagażnika, w okolicy modułu REM i skrzynki bezpieczników, znajdziesz wiązki przewodów. Wiązki dedykowane są zazwyczaj wyposażone w szybkozłączki typu "plug and play", które pasują do fabrycznych wtyczek Volvo. To znacznie ułatwia montaż, eliminując potrzebę cięcia i lutowania przewodów. Dokładne punkty podłączenia znajdziesz w instrukcji producenta wiązki zawsze postępuj zgodnie z nią, aby uniknąć pomyłek. Często są to wtyczki, które po prostu wpina się "w szereg" z istniejącą instalacją.

Etap 3: podłączanie przewodów do modułu REM zgodnie ze schematem

Ten etap to serce całej operacji. Precyzja jest tutaj kluczowa. Pamiętaj, że wiązka dedykowana ma zazwyczaj oznaczone przewody lub wtyczki, które pasują do konkretnych miejsc. Zawsze miej pod ręką schemat producenta wiązki.

1. Zidentyfikuj złącza: Na podstawie schematu znajdź odpowiednie złącza na module REM lub w jego okolicy, do których należy podłączyć wiązkę haka.
2. Wpięcie wtyczek "plug and play": Jeśli Twoja wiązka posiada takie wtyczki, po prostu wpinaj je w odpowiednie miejsca, upewniając się, że zatrzaski są prawidłowo zapięte.
3. Podłączenie pojedynczych przewodów (jeśli dotyczy): W niektórych wiązkach mogą być pojedyncze przewody do podłączenia (np. do zasilania). Użyj szybkozłączek lub, co ja zawsze polecam, lutuj połączenia i zabezpiecz je termokurczką dla maksymalnej trwałości i niezawodności.
4. Sprawdzenie poprawności: Po podłączeniu każdego przewodu, upewnij się, że jest on stabilnie zamocowany i zgodny ze schematem.

Etap 4: poprowadzenie zasilania dlaczego kabel do akumulatora jest konieczny?

Większość modułów dedykowanych wymaga stałego zasilania, które musi być poprowadzone bezpośrednio z akumulatora z przodu pojazdu. Dlaczego? Ponieważ moduł haka, aby odciążyć oryginalną instalację samochodu i prawidłowo zasilać oświetlenie przyczepy, potrzebuje własnego, niezależnego źródła prądu. Bez tego, mógłby przeciążyć obwody magistrali CAN, prowadząc do błędów. Poprowadzenie tego kabla to najbardziej czasochłonny element montażu, ale jest absolutnie niezbędny.

• Wybierz odpowiedni przewód: Użyj przewodu o odpowiednim przekroju, zgodnym z zaleceniami producenta wiązki (zazwyczaj 2,5 mm² lub więcej).
• Poprowadź przewód przez podwozie: Najbezpieczniej jest poprowadzić przewód pod samochodem, wzdłuż fabrycznej instalacji, zabezpieczając go opaskami zaciskowymi i umieszczając w peszlu (osłonie ochronnej), aby chronić go przed uszkodzeniami mechanicznymi i wilgocią.
• Przejście do komory silnika: Znajdź fabryczne otwory z gumowymi przepustami (np. w okolicy pedałów lub za skrzynką bezpieczników), aby wprowadzić przewód do komory silnika.
• Podłączenie do akumulatora: Podłącz przewód do klemy dodatniej akumulatora, zawsze przez bezpiecznik (o wartości zgodnej z instrukcją modułu), umieszczony jak najbliżej akumulatora.

Etap 5: montaż gniazda przy haku i zabezpieczenie instalacji

Ostatni etap elektryczny to montaż samego gniazda haka i zabezpieczenie całej instalacji.

1. Montaż gniazda: Przymocuj gniazdo haka do belki holowniczej lub dedykowanego uchwytu, używając dostarczonych śrub. Upewnij się, że jest stabilnie zamocowane i łatwo dostępne.
2. Podłączenie przewodów do gniazda: Podłącz przewody wychodzące z modułu haka do odpowiednich pinów w gnieździe, zgodnie ze schematem (najczęściej piny są numerowane). Upewnij się, że połączenia są solidne i dobrze zaizolowane.
3. Zabezpieczenie przewodów: Wszystkie przewody, zarówno te w bagażniku, jak i te prowadzące do gniazda, należy starannie ułożyć i zabezpieczyć opaskami zaciskowymi. Upewnij się, że nie ma luźnych przewodów, które mogłyby się zaczepić lub ulec uszkodzeniu.
4. Ochrona przed wilgocią: Szczególną uwagę zwróć na zabezpieczenie połączeń i samego gniazda przed wilgocią. Użyj specjalnych uszczelek lub silikonu, aby zapobiec dostawaniu się wody.

Unikaj typowych problemów: pułapki montażowe i ich rozwiązania

Problem z czujnikami parkowania (PDC): jak moduł haka rozwiązuje sprawę?

Jednym z najczęstszych problemów, z jakimi borykają się osoby montujące hak, są czujniki parkowania (PDC). Bez odpowiedniego rozwiązania, po podłączeniu przyczepy, czujniki reagują na jej obecność, generując ciągły sygnał lub błędy, co jest niezwykle irytujące. Na szczęście, dedykowany moduł haka w Volvo V50 rozwiązuje ten problem automatycznie. Jest on zaprogramowany tak, aby po wykryciu podłączonej wtyczki przyczepy, tymczasowo dezaktywować tylne czujniki parkowania. To eleganckie i bezproblemowe rozwiązanie, które pozwala na komfortowe manewrowanie z przyczepą, bez konieczności ręcznego wyłączania PDC.

Komunikat "awaria oświetlenia": dlaczego pojawia się przy tanich wiązkach?

Komunikat "awaria oświetlenia" to zmora użytkowników, którzy zdecydowali się na tańsze, uniwersalne wiązki. Dlaczego się pojawia? Otóż system CAN w Volvo V50 monitoruje obciążenie każdego obwodu oświetleniowego. Kiedy podłączysz przyczepę za pomocą prostej wiązki, dodatkowe żarówki zwiększają obciążenie obwodu. Komputer pojazdu interpretuje to jako zbyt duży pobór prądu, co jest dla niego sygnałem o spalonej żarówce lub zwarciu. Dedykowany moduł haka działa jak inteligentny przekaźnik pobiera zasilanie bezpośrednio z akumulatora (dlatego tak ważne jest poprowadzenie tego kabla!), a sygnały sterujące bierze z magistrali CAN. Dzięki temu, obwody oświetleniowe samochodu nie są obciążone dodatkowymi żarówkami przyczepy, a komputer nie widzi żadnych nieprawidłowości, eliminując tym samym irytujące komunikaty o błędach.

Czy kodowanie komputera jest zawsze konieczne? Kiedy udać się do specjalisty?

Kwestia kodowania komputera pojazdu po montażu wiązki dedykowanej jest często poruszana. W przypadku Volvo V50, po zamontowaniu wiązki dedykowanej, w większości przypadków nie jest to absolutnie konieczne do prawidłowego działania podstawowego oświetlenia przyczepy. Moduł dedykowany sam w sobie jest na tyle inteligentny, że potrafi zarządzać światłami i czujnikami parkowania. Jednakże, dla pełnej integracji i aktywacji wszystkich funkcji, takich jak np. tryb holowania (który może wpływać na działanie systemów stabilizacji toru jazdy, ABS czy skrzyni biegów), kodowanie za pomocą specjalistycznego oprogramowania diagnostycznego (np. VIDA dla Volvo) może być wskazane. Ja zawsze polecam wizytę u specjalisty lub w autoryzowanym serwisie Volvo, jeśli zależy Ci na 100% integracji i wykorzystaniu wszystkich możliwości systemu. Specjalista nie tylko aktywuje odpowiednie funkcje, ale także sprawdzi, czy cała instalacja działa bezbłędnie.

Testowanie i wykończenie: upewnij się, że wszystko działa

Jak sprawdzić poprawność działania każdego światła w przyczepie?

Po zakończeniu montażu i podłączeniu wszystkich przewodów, zanim złożysz tapicerkę, konieczne jest dokładne przetestowanie całej instalacji. To kluczowy krok, który pozwoli Ci upewnić się, że wszystko działa prawidłowo i bezpiecznie. Najlepiej jest podłączyć do gniazda haka faktyczną przyczepę, jeśli ją posiadasz. Jeśli nie, możesz użyć specjalnego testera gniazd haka.

1. Podłącz przyczepę/tester: Wepnij wtyczkę przyczepy lub testera do gniazda haka w samochodzie.
2. Światła pozycyjne: Włącz światła pozycyjne w samochodzie. Sprawdź, czy światła pozycyjne (przednie i tylne) w przyczepie świecą się.
3. Światła stop: Poproś kogoś o naciśnięcie pedału hamulca lub użyj blokady pedału. Sprawdź, czy światła stop w przyczepie świecą się jasno.
4. Kierunkowskazy: Włącz lewy kierunkowskaz, a następnie prawy. Upewnij się, że kierunkowskazy w przyczepie migają z prawidłową częstotliwością.
5. Światło przeciwmgielne: Włącz tylne światło przeciwmgielne w samochodzie. Sprawdź, czy odpowiednie światło w przyczepie świeci.
6. Światło cofania (dla gniazda 13-pin): Wrzuć bieg wsteczny. Sprawdź, czy światło cofania w przyczepie świeci.
7. Stały plus (dla gniazda 13-pin): Za pomocą multimetru sprawdź, czy na odpowiednim pinie gniazda jest stałe napięcie (przy włączonym zapłonie lub silniku, w zależności od konfiguracji).
8. Czujniki parkowania (PDC): Upewnij się, że po podłączeniu przyczepy, tylne czujniki parkowania są automatycznie wyłączone.
