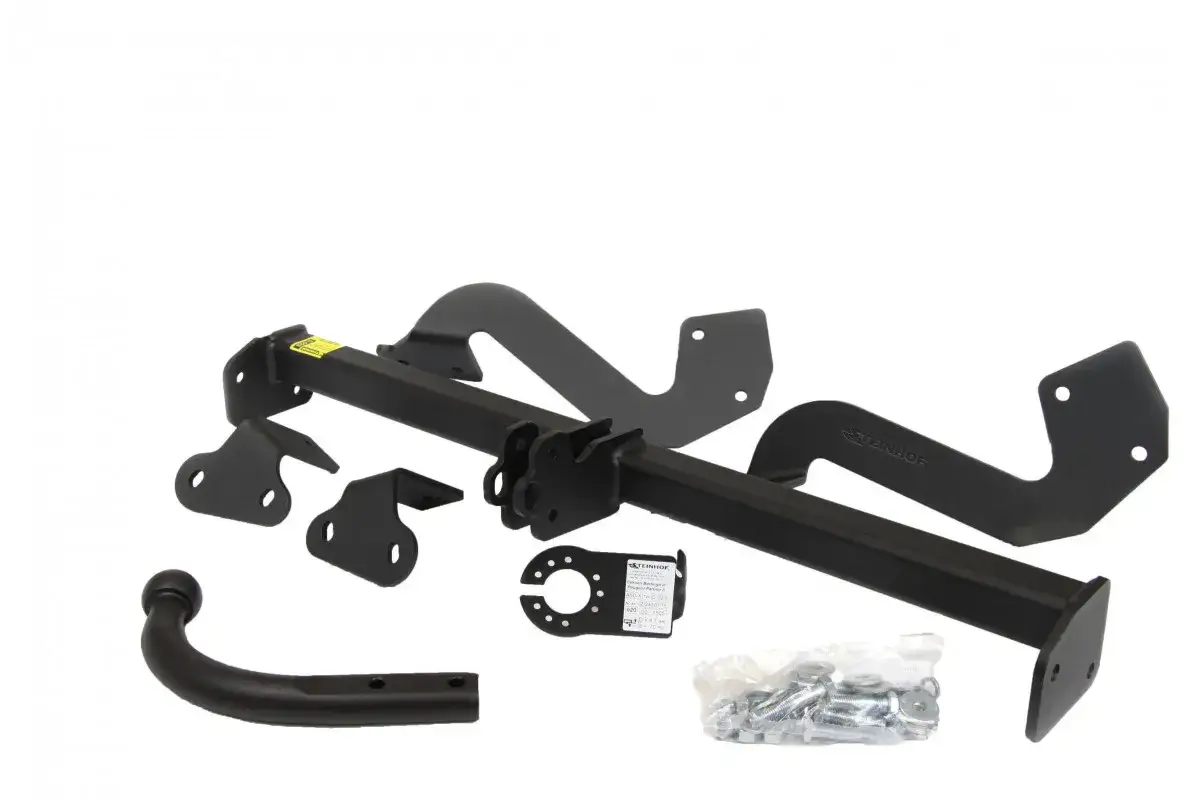

Podłączenie wiązki haka Peugeot Partner: Dedykowana czy uniwersalna?

Podłączenie wiązki elektrycznej haka holowniczego w Twoim Peugeocie Partner to zadanie, które na pierwszy rzut oka może wydawać się skomplikowane. Jednak z odpowiednią wiedzą i precyzyjnymi wskazówkami, możesz to zrobić samodzielnie, zapewniając bezpieczeństwo i pełną funkcjonalność podczas holowania przyczepy. Ten artykuł to kompleksowy przewodnik, który krok po kroku przeprowadzi Cię przez cały proces, od wyboru odpowiedniej wiązki, po finalne sprawdzenie instalacji.

Wybór i przygotowanie: Co musisz wiedzieć o wiązce haka w Peugeot Partner

Prawidłowe podłączenie elektryki haka holowniczego to nie tylko kwestia zgodności z przepisami, ale przede wszystkim bezpieczeństwa jazdy. Niewłaściwa instalacja może prowadzić do niestabilności toru jazdy, zakłóceń w działaniu innych systemów pojazdu, takich jak czujniki parkowania, a nawet do uszkodzenia elektroniki samochodu. Dlatego tak ważne jest, aby podejść do tego zadania z należytą starannością i wybrać odpowiednie komponenty.

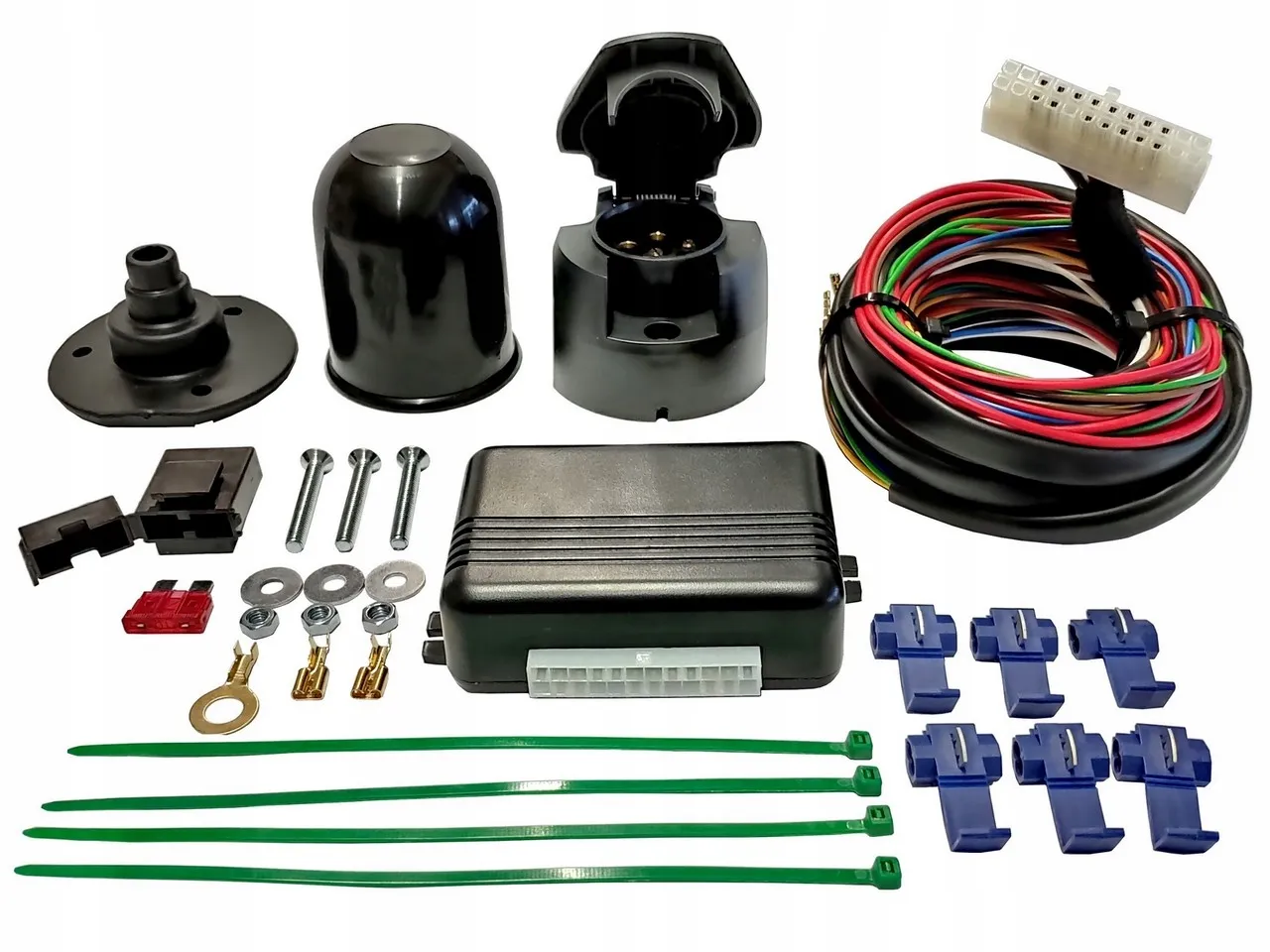

Na rynku dostępne są dwa główne typy wiązek elektrycznych do haka holowniczego: uniwersalne i dedykowane. Wybór między nimi ma kluczowe znaczenie dla łatwości montażu, kosztów i bezproblemowej eksploatacji. Z mojego doświadczenia wynika, że w przypadku nowszych modeli Peugeot Partner, zwłaszcza tych wyposażonych w zaawansowaną elektronikę i szynę CAN, wiązka dedykowana jest zdecydowanie lepszym wyborem, choć droższym.

Wiązka uniwersalna	Wiązka dedykowana
Koszt: Zazwyczaj niższy.	Koszt: Zazwyczaj wyższy.
Metoda montażu: Wymaga wlutowywania się lub użycia szybkozłączek w istniejącą instalację pojazdu.	Metoda montażu: Plug-and-play, wykorzystuje fabryczne złącza pojazdu.
Ryzyko błędów: Wyższe ryzyko błędów podłączenia, zwarć, uszkodzenia instalacji.	Ryzyko błędów: Minimalne ryzyko błędów, dzięki precyzyjnym złączom.
Kompatybilność z systemami pojazdu: Może prowadzić do problemów z szyną CAN, czujnikami parkowania, systemem stabilizacji toru jazdy.	Kompatybilność z systemami pojazdu: Pełna kompatybilność, często integruje się z elektroniką pojazdu.
Potrzeba aktywacji komputerowej: Zazwyczaj nie wymaga aktywacji, ale może generować błędy.	Potrzeba aktywacji komputerowej: W nowszych modelach często wymaga aktywacji (kodowania) w systemie BSI.

Kolejną istotną decyzją jest wybór odpowiedniego gniazda 7-pinowego lub 13-pinowego. Gniazdo 7-pinowe jest wystarczające do obsługi podstawowego oświetlenia przyczepy: kierunkowskazów, świateł stop, pozycyjnych i przeciwmgielnych. Jeśli jednak planujesz holować przyczepę kempingową z lodówką, potrzebujesz stałego zasilania, lub Twoja przyczepa wymaga światła cofania, niezbędne będzie gniazdo 13-pinowe. Pamiętaj, że polskie przepisy wymagają światła cofania w przyczepach o DMC powyżej 750 kg zarejestrowanych po 1 sierpnia 2016 roku. To w praktyce oznacza, że w wielu przypadkach gniazdo 13-pinowe staje się koniecznością.

Zanim zaczniesz: Niezbędne narzędzia i bezpieczne przygotowanie

Przygotowanie to podstawa sukcesu. Zanim zabierzesz się do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i materiały. Ich lista będzie się różnić w zależności od tego, czy zdecydujesz się na wiązkę uniwersalną, czy dedykowaną.

• Do wiązki uniwersalnej:
  • Multimetr (niezbędny do identyfikacji przewodów)
  • Lutownica, cyna i kalafonia (dla trwałego połączenia) lub wysokiej jakości szybkozłączki
  • Ściągacz izolacji
  • Koszulki termokurczliwe i opalarka (do izolacji połączeń)
  • Taśma izolacyjna
  • Podstawowe klucze (nasadowe, torx) do demontażu tapicerki
  • Nóż monterski
• Do wiązki dedykowanej:
  • Podstawowe klucze (nasadowe, torx) do demontażu elementów wnętrza i lamp
  • Narzędzia do podważania (plastikowe łyżki) do bezpiecznego demontażu tapicerki

Warto wiedzieć, że nowsze generacje Peugeot Partner, szczególnie te po 2008 roku, a zwłaszcza model K9 produkowany od 2018 roku, często wymagają zastosowania modułu elektronicznego w wiązce, a także aktywacji komputerowej (kodowania) w systemie BSI pojazdu. To kluczowe, aby uniknąć błędów na desce rozdzielczej i zapewnić prawidłowe działanie wszystkich funkcji. Peugeot Partner, jako bliźniacza konstrukcja Citroena Berlingo, często dzieli z nim te same rozwiązania elektryczne, więc poradniki i wiązki są zazwyczaj kompatybilne między tymi modelami z tych samych roczników. Zawsze sprawdzam specyfikację wiązki pod kątem rocznika i wersji pojazdu to oszczędza wiele nerwów.

Praca z elektryką samochodową wymaga szczególnej ostrożności. Pamiętaj o tych kluczowych zasadach bezpieczeństwa:

• Zawsze odłącz akumulator: To absolutna podstawa, aby uniknąć zwarcia i uszkodzenia elektroniki pojazdu lub porażenia prądem. Odłącz najpierw klemę ujemną.
• Sprawdź bezpieczniki: Przed rozpoczęciem pracy upewnij się, że wszystkie bezpieczniki są w dobrym stanie. Po zakończeniu montażu sprawdź je ponownie.
• Odpowiednia izolacja przewodów: Każde połączenie musi być solidnie zaizolowane, najlepiej za pomocą koszulek termokurczliwych, aby zapobiec zwarciom i korozji.
• Pracuj w dobrze oświetlonym miejscu: Dobre oświetlenie pozwoli Ci precyzyjnie identyfikować przewody i wykonywać połączenia.
• Używaj odpowiednich narzędzi: Nie improwizuj. Używaj narzędzi przeznaczonych do pracy z elektryką.

Montaż wiązki dedykowanej: Prosty przewodnik krok po kroku

Montaż wiązki dedykowanej jest zazwyczaj znacznie prostszy niż uniwersalnej, głównie dzięki zastosowaniu fabrycznych złącz. Oto jak to zrobić w Peugeocie Partner:

1. Demontaż tylnych lamp: Otwórz klapę bagażnika. Zlokalizuj śruby mocujące tylne lampy (zazwyczaj są to śruby torx lub nakrętki motylkowe, dostępne od strony bagażnika). Odkręć je i ostrożnie wyjmij lampy, odłączając ich złącza elektryczne.
2. Demontaż tapicerki bagażnika: Aby uzyskać dostęp do fabrycznych punktów wpięcia wiązki, konieczne będzie częściowe lub całkowite zdemontowanie boczków tapicerki w bagażniku, zwłaszcza w okolicach tylnych lamp. Zlokalizuj spinki i śruby mocujące tapicerkę. Użyj plastikowych narzędzi do podważania, aby uniknąć uszkodzenia plastików. Zazwyczaj punkty wpięcia znajdują się za lampami, w dolnej części bagażnika.
3. Zlokalizowanie fabrycznych złączy: Po zdjęciu tapicerki powinieneś zobaczyć fabryczne złącza, do których podłącza się wiązkę dedykowaną. Są one zazwyczaj identyczne z tymi, które odłączyłeś od lamp, lub znajdują się w ich bezpośrednim sąsiedztwie. Wpięcie wiązki dedykowanej polega na podłączeniu jej "pomiędzy" fabryczną instalację a lampy, lub bezpośrednio do wolnych złączy przygotowanych przez producenta. To jest właśnie piękno wiązki dedykowanej nie ma potrzeby cięcia ani lutowania przewodów.

Gdy masz już dostęp do fabrycznych złączy, wpinanie wiązki dedykowanej to zazwyczaj kwestia dopasowania wtyczek. Każda wtyczka z wiązki dedykowanej pasuje tylko do jednego, konkretnego gniazda w samochodzie, co minimalizuje ryzyko pomyłki. Po prostu wpinasz wtyczki wiązki w odpowiednie miejsca, a następnie podłączasz lampy do złączy wiązki. Upewnij się, że wszystkie połączenia są solidne i dobrze osadzone.

Następnie należy prawidłowo poprowadzić przewody wiązki od miejsca wpięcia do gniazda haka holowniczego. Zazwyczaj wiązka jest na tyle długa, że pozwala na estetyczne ułożenie przewodów wzdłuż fabrycznych kanałów instalacyjnych, pod tapicerką lub wzdłuż progów. Unikaj ostrych zagięć i miejsc, gdzie przewody mogłyby być narażone na przetarcia. Przewód do gniazda haka należy wyprowadzić przez otwór w podłodze bagażnika (często jest tam fabryczna zaślepka) i zabezpieczyć go uszczelką. Samo gniazdo haka montuje się zazwyczaj na wsporniku haka holowniczego, przykręcając je śrubami.

W przypadku gniazda 13-pinowego, często konieczne jest podłączenie dodatkowego przewodu stałego zasilania. Ten przewód zasila funkcje takie jak ładowanie akumulatora przyczepy kempingowej czy zasilanie lodówki. Należy go poprowadzić od modułu wiązki (jeśli taki jest) lub bezpośrednio od gniazda haka do skrzynki bezpieczników w samochodzie lub, w niektórych przypadkach, bezpośrednio do akumulatora. Zawsze używaj przewodu o odpowiednim przekroju i zabezpiecz go dodatkowym bezpiecznikiem o właściwej wartości, umieszczonym jak najbliżej źródła zasilania. To kluczowe dla bezpieczeństwa i prawidłowego działania dodatkowych funkcji.

Wyzwanie dla zaawansowanych: Montaż wiązki uniwersalnej

Montaż wiązki uniwersalnej jest bardziej wymagający i wymaga większej precyzji, ponieważ polega na wpięciu się w istniejącą instalację elektryczną pojazdu. To zadanie dla osób z pewnym doświadczeniem w pracy z elektryką samochodową.

1. Demontaż lamp i tapicerki: Podobnie jak w przypadku wiązki dedykowanej, rozpocznij od demontażu tylnych lamp i części tapicerki bagażnika, aby uzyskać dostęp do przewodów zasilających światła.
2. Identyfikacja przewodów: To kluczowy etap. Za pomocą multimetru musisz zidentyfikować, który przewód odpowiada za którą funkcję oświetlenia.
   • Światła pozycyjne: Włącz światła pozycyjne. Dotykaj sondami multimetru do pinów w złączu lampy lub do przewodów. Szukaj przewodu, na którym pojawi się napięcie (ok. 12V).
   • Światła stop: Poproś kogoś o naciśnięcie pedału hamulca. Szukaj przewodu, na którym napięcie pojawi się tylko wtedy, gdy hamulec jest wciśnięty.
   • Kierunkowskazy: Włącz lewy lub prawy kierunkowskaz. Szukaj przewodu, na którym napięcie będzie pulsować (pojawiać się i znikać).
   • Światło przeciwmgielne: Włącz tylne światło przeciwmgielne. Szukaj przewodu, na którym pojawi się napięcie.
   • Masa (minus): Przewód masowy będzie miał stałe połączenie z karoserią pojazdu (0V względem karoserii).
3. Potwierdzenie funkcji: Zawsze dwukrotnie sprawdź każdą funkcję, aby mieć pewność, że prawidłowo zidentyfikowałeś przewody.

Poniżej przedstawiam ogólny schemat podłączenia przewodów w wiązce uniwersalnej. Pamiętaj, że kolory przewodów w samochodzie mogą się różnić w zależności od producenta i modelu, dlatego zawsze polegaj na pomiarach multimetrem, a nie tylko na kolorach.

Kolor przewodu (standard ISO 1724)	Funkcja
Żółty	Lewy kierunkowskaz
Niebieski	Tylne światło przeciwmgielne
Biały	Masa (minus)
Zielony	Prawy kierunkowskaz
Brązowy	Prawe światło pozycyjne
Czerwony	Światło stop
Czarny	Lewe światło pozycyjne

Jeśli chodzi o metody łączenia przewodów, masz dwie główne opcje: lutowanie lub szybkozłączki. Lutowanie zapewnia najtrwalsze i najbardziej niezawodne połączenie, które jest odporne na wilgoć i wibracje. Wymaga jednak umiejętności i odpowiedniego sprzętu (lutownica, cyna, koszulki termokurczliwe). Szybkozłączki (np. typu Scotchlok) są szybsze i łatwiejsze w użyciu, ale mogą być mniej niezawodne na dłuższą metę, zwłaszcza w środowisku narażonym na wilgoć i korozję. Mogą też uszkadzać izolację przewodów, prowadząc do późniejszych problemów. Osobiście zawsze preferuję lutowanie, gdy tylko jest to możliwe. To po prostu pewniejsze rozwiązanie.

• Unikaj typowych błędów:
  • Zwarcia: Upewnij się, że wszystkie połączenia są doskonale zaizolowane. Nawet małe przetarcie izolacji może prowadzić do zwarcia.
  • Przepalenie bezpieczników: Jeśli po podłączeniu wiązki przepalają się bezpieczniki, najprawdopodobniej masz zwarcie lub przeciążenie obwodu. Sprawdź wszystkie połączenia.

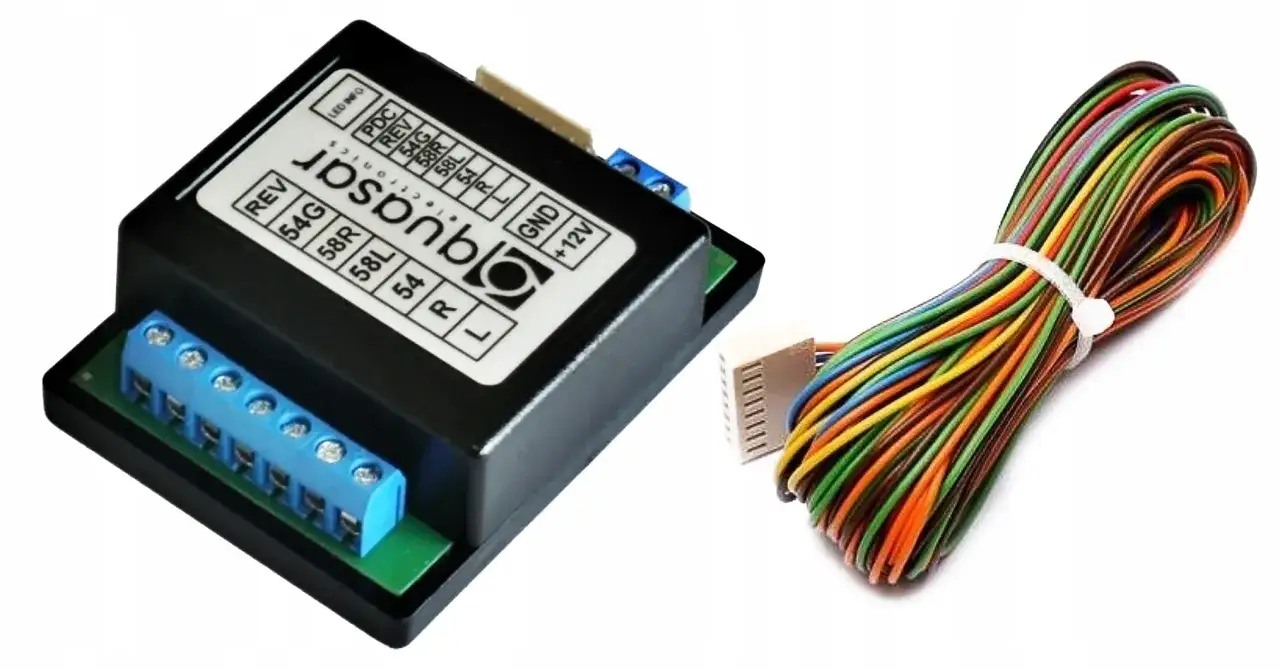

  • Błędy komputera: W nowszych samochodach, nawet wiązka uniwersalna może wywołać błędy, jeśli samochód wykryje nieprawidłowe obciążenie lub pobór prądu. Moduł wiązki uniwersalnej z przekaźnikami może pomóc w uniknięciu tego problemu, izolując instalację przyczepy od instalacji samochodu.
  • Słabe połączenia: Luźne lub źle wykonane połączenia mogą prowadzić do migotania świateł lub ich całkowitego braku.

Ostatnie kroki: Aktywacja i sprawdzenie instalacji haka

Po fizycznym montażu wiązki, w wielu przypadkach praca jeszcze się nie kończy. W nowszych modelach Peugeot Partner, szczególnie tych produkowanych po 2008 roku, a zwłaszcza w generacji K9 (od 2018), konieczna jest aktywacja komputerowa (kodowanie). Dotyczy to przede wszystkim wiązek dedykowanych. Aktywacja ta odbywa się za pomocą specjalistycznego oprogramowania diagnostycznego, takiego jak Diagbox, które pozwala na "powiedzenie" komputerowi BSI pojazdu, że hak holowniczy został zamontowany. Bez tego kodowania, światła przyczepy mogą nie działać prawidłowo, mogą pojawiać się błędy na desce rozdzielczej, a systemy bezpieczeństwa pojazdu mogą nie reagować poprawnie na podpięcie przyczepy.

Niezależnie od tego, czy wiązka wymaga kodowania, zawsze musisz sprawdzić, czy cała instalacja działa poprawnie. Oto jak to zrobić krok po kroku:

1. Podłącz przyczepę lub tester: Najlepiej podłączyć prawdziwą przyczepę. Jeśli nie masz do niej dostępu, użyj specjalnego testera gniazda haka holowniczego.
2. Włącz światła pozycyjne: Sprawdź, czy światła pozycyjne w przyczepie świecą się poprawnie.
3. Włącz kierunkowskazy: Sprawdź lewy i prawy kierunkowskaz. Upewnij się, że migają z prawidłową częstotliwością.
4. Naciśnij hamulec: Sprawdź światła stop.
5. Włącz światło przeciwmgielne: Sprawdź tylne światło przeciwmgielne w przyczepie.
6. Włącz bieg wsteczny (tylko dla 13-pin): Sprawdź światło cofania.
7. Sprawdź stałe zasilanie (tylko dla 13-pin): Jeśli masz tester z funkcją sprawdzania zasilania, sprawdź, czy w gnieździe jest stałe napięcie.

Instalacja haka holowniczego ma wpływ na inne systemy pojazdu, co jest często niedoceniane. Prawidłowe kodowanie jest kluczowe, aby na przykład czujniki parkowania automatycznie wyłączały się po podpięciu przyczepy. Bez tego, czujniki mogłyby ciągle piszczeć, wykrywając przyczepę jako przeszkodę. Ponadto, w niektórych modelach, systemy stabilizacji toru jazdy (ESP/ASR) mogą dostosowywać swoje działanie do obecności przyczepy, co zwiększa bezpieczeństwo. Dlatego tak ważne jest, aby nie pomijać etapu aktywacji komputerowej, jeśli jest ona wymagana.

Rozwiązywanie problemów: Co robić, gdy coś pójdzie nie tak?

Nawet przy największej staranności, czasami coś może pójść nie tak. Najczęstsze przyczyny wyświetlania błędów przez komputer pokładowy po podłączeniu wiązki to brak aktywacji komputerowej (kodowania), zwłaszcza w nowszych modelach Peugeot Partner. Jeśli nie wykonasz kodowania, komputer może interpretować brak podłączonego modułu haka jako usterkę. Inną częstą przyczyną są nieprawidłowe podłączenia przewodów w wiązce uniwersalnej, które mogą powodować zwarcia lub zbyt duży pobór prądu, co również zostanie zasygnalizowane błędem.

Jeśli światła w przyczepie nie działają lub świecą nieprawidłowo, oto lista potencjalnych przyczyn i wskazówek, gdzie szukać rozwiązania:

• Sprawdź bezpieczniki: Zarówno te w samochodzie (odpowiedzialne za oświetlenie), jak i ewentualne bezpieczniki w module wiązki lub w samej przyczepie. Przepalony bezpiecznik to częsta przyczyna braku zasilania.
• Jakość połączeń: Sprawdź wszystkie połączenia elektryczne czy są solidne, dobrze zaizolowane i nie ma luzów. Słabe połączenie to częsta przyczyna problemów.
• Masa (minus): Upewnij się, że przewód masowy jest prawidłowo podłączony i ma dobry kontakt z karoserią pojazdu lub odpowiednim punktem masowym. Brak masy to bardzo częsty problem.
• Moduł wiązki: Jeśli używasz modułu, sprawdź, czy jest on prawidłowo podłączony i czy nie jest uszkodzony. Czasem to właśnie moduł jest źródłem problemów.
• Żarówki w przyczepie: Sprawdź, czy żarówki w przyczepie są sprawne i prawidłowo osadzone.
• Uszkodzone gniazdo haka: Sprawdź, czy piny w gnieździe haka nie są skorodowane, wygięte lub uszkodzone.
• Brak kodowania: W przypadku wiązek dedykowanych, upewnij się, że aktywacja komputerowa została wykonana.

Aby uniknąć uszkodzenia instalacji elektrycznej samochodu podczas montażu wiązki, zawsze pamiętaj o tych kluczowych zasadach i najlepszych praktykach:

• Odłącz akumulator: To absolutna podstawa, którą powtarzam, bo jest najważniejsza.
• Używaj odpowiednich narzędzi: Unikaj improwizacji, która może prowadzić do uszkodzeń.
• Dokładnie izoluj połączenia: Wilgoć i brak izolacji to przepis na kłopoty.
• Sprawdzaj każdy krok: Nie spiesz się. Każde połączenie i każdy etap montażu powinien być dokładnie sprawdzony.
• Wybierz odpowiednią wiązkę: W nowszych samochodach, dedykowana wiązka to inwestycja, która się opłaca, minimalizując ryzyko problemów.
• Nie przeciążaj obwodów: Upewnij się, że wiązka jest zaprojektowana do obciążenia, jakie generuje Twoja przyczepa.
