Naprawa alternatora Bosch: Diagnoza, koszty i czy warto to zrobić?

W dzisiejszym poradniku skupimy się na jednym z kluczowych elementów każdego pojazdu alternatorze marki Bosch. Przedstawię Ci kompleksowy przewodnik krok po kroku, który pozwoli na samodzielną diagnozę i naprawę typowych usterek. Moim celem jest dostarczenie Ci wiedzy, która umożliwi świadome podjęcie decyzji: czy warto naprawiać alternator samemu, czy też lepiej zlecić to zadanie profesjonalnemu warsztatowi.

Samodzielna naprawa alternatora Bosch czy to się opłaca i jak to zrobić krok po kroku?

• Najczęstsze usterki alternatorów Bosch to zużycie szczotek, awaria regulatora napięcia oraz uszkodzenie łożysk, które często objawiają się problemami z ładowaniem lub nietypowymi dźwiękami.
• Kluczowym krokiem diagnostycznym, który możesz wykonać samodzielnie, jest pomiar napięcia ładowania akumulatora multimetrem; prawidłowy zakres to 13.8V-14.5V.
• Koszt samodzielnej wymiany regulatora napięcia to zazwyczaj 80-250 zł za część, podczas gdy regeneracja alternatora w warsztacie może kosztować od 300 do 600 zł.
• Do podstawowej naprawy potrzebujesz zestawu kluczy, śrubokrętów i multimetru, a w przypadku wymiany łożysk również specjalistycznego ściągacza.
• Poważne uszkodzenia, takie jak awaria uzwojenia stojana czy wirnika, są często nieopłacalne w naprawie; w takich sytuacjach warto rozważyć zakup alternatora regenerowanego fabrycznie, np. Bosch eXchange.

Alternator Bosch: Sygnały ostrzegawcze i wstępna diagnoza

Sprawny alternator to serce układu elektrycznego Twojego samochodu. Odpowiada za generowanie prądu potrzebnego do zasilania wszystkich systemów pojazdu oraz za ładowanie akumulatora. Kiedy zaczyna szwankować, szybko odczujesz tego skutki. Wczesne rozpoznanie problemu może uchronić Cię przed poważniejszymi awariami i unieruchomieniem pojazdu.

• Migająca lub świecąca kontrolka akumulatora na desce rozdzielczej to najbardziej oczywisty sygnał ostrzegawczy.
• Głośna praca alternatora, objawiająca się szumem, wyciem lub tarciem, często wskazuje na zużyte łożyska.
• Problemy z ładowaniem akumulatora może to być zarówno niedoładowywanie (rozładowany akumulator), jak i przeładowywanie (uszkodzenie akumulatora i elektroniki).

Świecąca lub migająca kontrolka akumulatora na desce rozdzielczej jest sygnałem alarmowym, który informuje o problemach z układem ładowania. Oznacza to, że alternator nie dostarcza wystarczającego prądu do zasilania systemów samochodu i ładowania akumulatora, lub co gorsza, przeładowuje go. Niezależnie od przyczyny, ignorowanie tego sygnału może doprowadzić do rozładowania akumulatora i unieruchomienia pojazdu.

1. Przygotowanie: Upewnij się, że silnik jest wyłączony, a wszystkie odbiorniki prądu (światła, radio) są wyłączone. Otwórz maskę i zlokalizuj akumulator.
2. Uruchomienie silnika: Uruchom silnik samochodu i pozwól mu pracować na biegu jałowym.
3. Ustawienie multimetru: Ustaw multimetr na pomiar napięcia stałego (DCV) w zakresie 20V.
4. Podłączenie multimetru: Przyłóż czerwoną sondę multimetru do dodatniego (+) bieguna akumulatora, a czarną sondę do ujemnego (-) bieguna.
5. Odczyt napięcia bez obciążenia: Odczytaj wartość napięcia na wyświetlaczu multimetru. Powinna mieścić się w zakresie od 13,8V do 14,5V. Jeśli napięcie jest niższe, oznacza to niedoładowanie. Jeśli jest wyższe, alternator przeładowuje akumulator.
6. Odczyt napięcia pod obciążeniem: Włącz kilka odbiorników prądu (np. światła mijania, radio, dmuchawę na średnich obrotach) i ponownie odczytaj napięcie. Powinno ono pozostać w podobnym zakresie. Znaczący spadek napięcia (poniżej 13,5V) pod obciążeniem może wskazywać na problem z wydajnością alternatora.

Kompletna lista kontrolna: Diagnoza alternatora Bosch przed demontażem

Zanim zabierzesz się za demontaż alternatora, co bywa czasochłonne i wymaga pewnych umiejętności, warto przeprowadzić dokładną inspekcję zewnętrzną. Często problem leży w prostych do zdiagnozowania i naprawienia elementach, które nie wymagają wyciągania całego podzespołu.

Warto również osłuchać pracę alternatora. Nietypowe dźwięki, takie jak szum, wycie, tarcie czy zgrzytanie, są silnym sygnałem, że coś jest nie tak. Najczęściej tego typu odgłosy wskazują na zużyte łożyska, które wymagają wymiany. Czasami mogą również świadczyć o uszkodzeniu koła pasowego ze sprzęgłem jednokierunkowym (OAP/OWC).

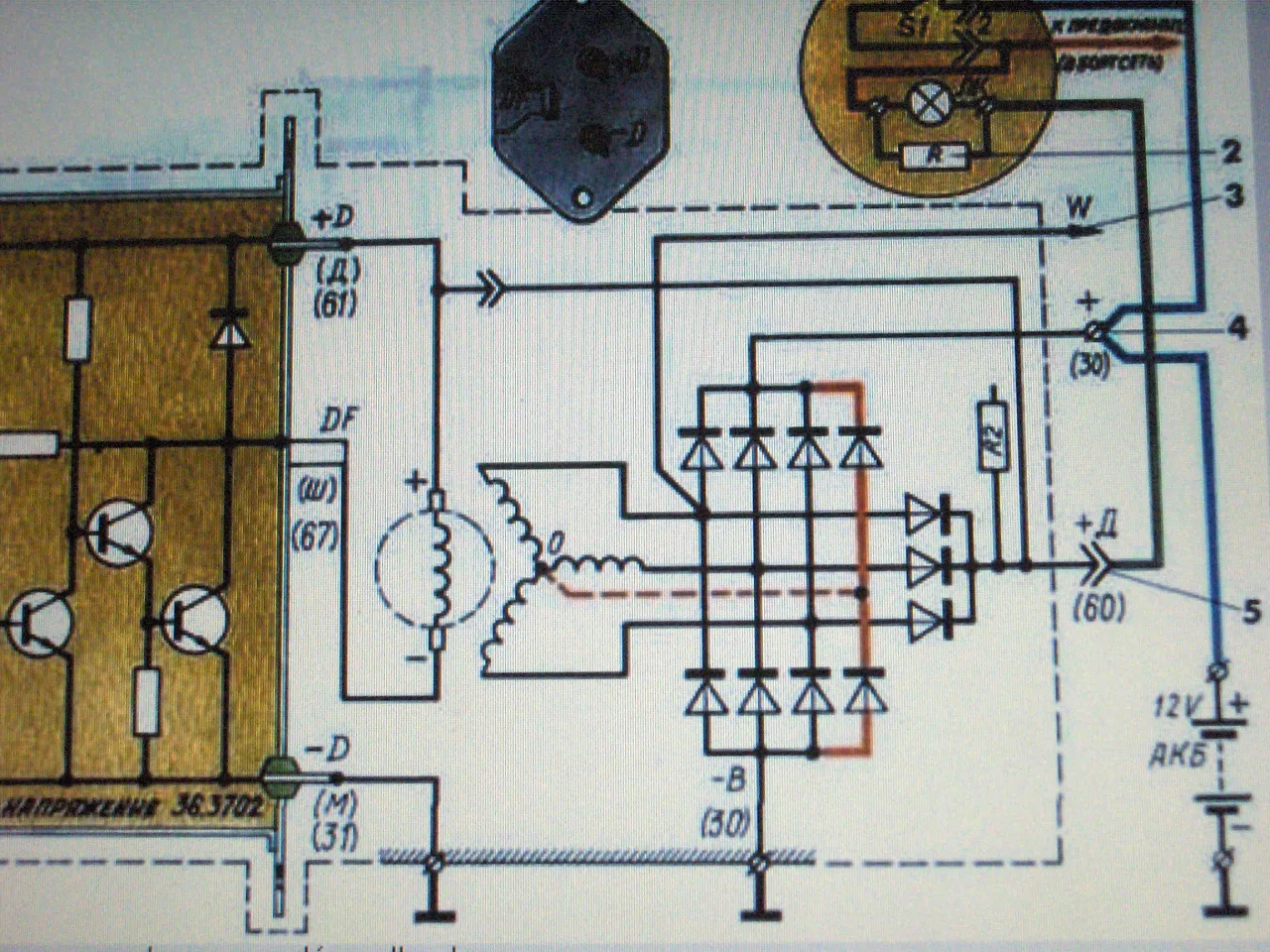

Anatomia alternatora Bosch: Kluczowe komponenty i ich rola

Alternator Bosch, podobnie jak inne alternatory, to złożone urządzenie, które składa się z wielu współpracujących ze sobą elementów. Zrozumienie ich funkcji i typowych usterek jest kluczowe do skutecznej diagnozy i naprawy. Jako Szymon Majewski, widziałem już wiele, i wiem, że bez tej wiedzy trudno o efektywną pracę.

• Szczotki i pierścienie ślizgowe: Szczotki węglowe przewodzą prąd wzbudzenia do wirnika poprzez pierścienie ślizgowe. Ich zużycie jest jedną z najczęstszych przyczyn problemów z ładowaniem, objawiającą się migającą lub świecącą kontrolką akumulatora. Wymiana szczotek to często pierwsza i najprostsza naprawa.
• Regulator napięcia: Ten element jest odpowiedzialny za utrzymanie stabilnego napięcia ładowania (wspomniane 13,8V-14,5V) niezależnie od obrotów silnika i obciążenia. Awaria regulatora może prowadzić do przeładowywania akumulatora (powyżej 14,8V) lub całkowitego braku ładowania. Często jest zintegrowany ze szczotkotrzymaczem.
• Łożyska: Dwa łożyska (jedno z przodu, drugie z tyłu) zapewniają płynny obrót wirnika. Ich uszkodzenie objawia się charakterystycznym hałasem szumem, wyciem lub tarciem dochodzącym z alternatora. Wymiana łożysk wymaga demontażu alternatora i użycia specjalistycznych narzędzi.
• Mostek prostowniczy (diody): Alternator generuje prąd przemienny, który musi zostać zamieniony na prąd stały, aby mógł być wykorzystany przez instalację elektryczną samochodu i ładować akumulator. Za tę konwersję odpowiada mostek prostowniczy, składający się z diod. Awaria diod skutkuje niskim napięciem ładowania lub jego całkowitym brakiem.

W wielu nowoczesnych alternatorach Bosch znajdziesz również koło pasowe ze sprzęgłem jednokierunkowym (OAP/OWC). Jego funkcja polega na tłumieniu drgań i nierównomierności obrotów wału korbowego, co chroni pasek wielorowkowy i sam alternator przed nadmiernymi obciążeniami, zapewniając płynniejszą pracę układu napędowego.

Naprawa alternatora Bosch: Szczegółowy poradnik demontażu i rozbiórki

Przechodzimy do sedna, czyli do praktycznych wskazówek dotyczących demontażu i rozbiórki alternatora. Pamiętaj, że ten poradnik jest przeznaczony dla osób z podstawową wiedzą mechaniczną i odpowiednim zestawem narzędzi. Zawsze zachowaj ostrożność i postępuj zgodnie z instrukcjami.

1. Odłącz ujemną klemę akumulatora: To absolutna podstawa bezpieczeństwa. Zawsze zaczynaj od odłączenia ujemnej (-) klemy akumulatora, aby uniknąć przypadkowego zwarcia i porażenia prądem. Użyj odpowiedniego klucza (zazwyczaj 10 mm lub 13 mm) i odłóż klemę tak, aby nie miała kontaktu z biegunem.

1. Zlokalizuj alternator: Alternator zazwyczaj znajduje się w przedniej części silnika, napędzany paskiem wielorowkowym.
2. Zdemontuj pasek wielorowkowy: Zlokalizuj napinacz paska (często automatyczny) i za pomocą odpowiedniego klucza lub narzędzia zwolnij jego naciąg. Zdejmij pasek z koła pasowego alternatora.
3. Odłącz przewody elektryczne: Odkręć nakrętkę mocującą gruby przewód B+ (zazwyczaj 13 mm) i zdejmij go. Następnie odłącz złącze D+ (kostka elektryczna), często wymaga naciśnięcia zatrzasku. Upewnij się, że przewody są zabezpieczone i nie dotykają metalowych części.
4. Odkręć śruby mocujące alternator: Alternator jest zazwyczaj mocowany na dwóch lub trzech śrubach. Odkręć je, pamiętając o ich lokalizacji i ewentualnych podkładkach. Czasami konieczne jest również odkręcenie wspornika.
5. Wyjmij alternator: Ostrożnie wyjmij alternator z komory silnika. Może być ciężki i wymagać trochę siły lub odpowiedniego ułożenia.

1. Zdemontuj tylną pokrywę: Odkręć małe śrubki (zazwyczaj krzyżakowe lub Torx) mocujące tylną plastikową pokrywę alternatora.
2. Odkręć regulator napięcia: Regulator napięcia (często zintegrowany ze szczotkotrzymaczem) jest zazwyczaj mocowany na kilku śrubkach. Odkręć je i ostrożnie wyjmij regulator.
3. Zdemontuj mostek prostowniczy: Mostek prostowniczy jest zazwyczaj przykręcony do obudowy. Odkręć śruby i odłącz go od uzwojenia stojana.
4. Rozpołów obudowę alternatora: Alternator składa się z dwóch głównych części obudowy. Odkręć długie śruby, które przechodzą przez cały korpus alternatora. Ostrożnie rozdziel obudowę, oddzielając wirnik od stojana.
5. Wyjmij wirnik: Wirnik z kołem pasowym i wentylatorem powinien teraz swobodnie wyjść z przedniej części obudowy.

Najczęstsze awarie alternatora Bosch i ich skuteczne rozwiązania

W mojej praktyce najczęściej spotykam się z kilkoma powtarzającymi się awariami alternatorów Bosch. Dobra wiadomość jest taka, że wiele z nich jest stosunkowo prostych do naprawienia, zwłaszcza jeśli masz podstawowe narzędzia i trochę smykałki do mechaniki. Skupmy się na tych, które możesz rozwiązać samodzielnie.

Jak już wspomniałem, wymiana szczotek i regulatora napięcia to najczęstsza i często najprostsza naprawa. W większości alternatorów Bosch regulator napięcia jest zintegrowany ze szczotkotrzymaczem, co znacznie ułatwia wymianę po prostu wymieniasz cały zintegrowany zestaw.

1. Odłącz akumulator: Zawsze zacznij od odłączenia ujemnej klemy akumulatora.
2. Zdemontuj tylną pokrywę alternatora: Odkręć śrubki mocujące plastikową osłonę.
3. Zlokalizuj regulator napięcia: Jest to zazwyczaj niewielki element przykręcony do tylnej części alternatora, z którego wystają szczotki dotykające pierścieni ślizgowych.
4. Odkręć stary regulator: Zazwyczaj jest mocowany na 2-3 małych śrubkach (krzyżakowych lub Torx). Ostrożnie je odkręć.
5. Odłącz przewody: Czasami regulator jest połączony z mostkiem prostowniczym dodatkowym przewodem odłącz go.
6. Wyjmij stary regulator: Ostrożnie wyciągnij zużyty regulator, uważając, aby nie uszkodzić innych elementów.
7. Zamontuj nowy regulator: Włóż nowy regulator w to samo miejsce, podłącz ewentualne przewody i dokręć śrubki mocujące. Upewnij się, że szczotki prawidłowo przylegają do pierścieni ślizgowych.
8. Zamontuj tylną pokrywę i podłącz akumulator: Po zamontowaniu regulatora załóż pokrywę i podłącz klemę akumulatora.

Istnieje opcja lutowania pojedynczych szczotek, co jest tańsze, ale wymaga precyzji i lutownicy. Jednakże, z mojego doświadczenia, montaż gotowych zestawów (regulator ze szczotkami) jest znacznie szybszy, prostszy i daje większą pewność prawidłowego działania, szczególnie dla osób bez doświadczenia w lutowaniu. Zestawy te są idealne, gdy problemem jest zarówno zużycie szczotek, jak i awaria samego regulatora.

Jeśli z Twojego alternatora dochodzi hałas, szum lub wycie, to niemal na pewno masz do czynienia ze zużytymi łożyskami. Ich wymiana jest nieco bardziej skomplikowana niż wymiana regulatora, ponieważ wymaga demontażu alternatora i użycia specjalistycznych narzędzi, ale jest jak najbardziej wykonalna w warunkach domowych.

Do wymiany łożysk w alternatorze będziesz potrzebować ściągaczy zazwyczaj jeden do zdjęcia koła pasowego (jeśli nie jest to koło ze sprzęgłem jednokierunkowym, które wymaga specjalnego klucza) i drugi do ściągnięcia łożysk z wałka wirnika oraz z obudowy. Upewnij się, że ściągacze są odpowiednio dopasowane do rozmiaru łożysk i koła, aby nie uszkodzić elementów.

Dobór odpowiednich łożysk zamiennych jest kluczowy. Zawsze sprawdź numery i specyfikacje oryginalnych łożysk (są zazwyczaj wybite na ich boku) i kup zamienniki o tych samych wymiarach i parametrach. Możesz znaleźć je u producentów takich jak FAG, SKF, czy NSK, a także w ofercie firm specjalizujących się w częściach do alternatorów, np. AS-PL czy Cargo.

Awaria mostka prostowniczego objawia się zazwyczaj niskim napięciem ładowania lub jego całkowitym brakiem, mimo sprawnego regulatora i szczotek. Diagnoza wymaga użycia multimetru do sprawdzenia przewodzenia diod w obu kierunkach. Wymiana mostka prostowniczego polega na odkręceniu starego elementu i zamontowaniu nowego, pamiętając o prawidłowym podłączeniu do uzwojenia stojana.

Ponowny montaż alternatora i ostateczny test

Po udanej naprawie przyszedł czas na ponowne złożenie alternatora i jego montaż w samochodzie. To równie ważny etap, co demontaż, ponieważ prawidłowe złożenie gwarantuje długotrwałą i bezproblemową pracę. Zawsze upewnij się, że masz wszystkie śrubki i elementy na swoim miejscu.

1. Złóż obudowę alternatora: Umieść wirnik w jednej części obudowy, a następnie nałóż drugą część, upewniając się, że wszystkie elementy pasują do siebie. Dokręć długie śruby, które spinają obie połówki.
2. Zamontuj mostek prostowniczy i regulator napięcia: Przykręć mostek prostowniczy, a następnie regulator napięcia (ze szczotkami), upewniając się, że szczotki swobodnie wchodzą na pierścienie ślizgowe wirnika.
3. Załóż tylną pokrywę: Przykręć tylną plastikową pokrywę, która chroni elementy elektryczne.
4. Sprawdź luzy: Obróć kołem pasowym ręcznie, aby upewnić się, że wirnik obraca się swobodnie i nie ma żadnych oporów ani luzów.

1. Zamontuj alternator w samochodzie: Umieść alternator w jego miejscu montażowym i przykręć śruby mocujące.
2. Podłącz przewody elektryczne: Podłącz złącze D+ (kostka elektryczna) oraz przykręć gruby przewód B+ do alternatora. Upewnij się, że połączenia są czyste i mocno dokręcone.
3. Załóż pasek wielorowkowy: Załóż pasek na koła pasowe, pamiętając o prawidłowym ułożeniu. Napnij pasek za pomocą napinacza i upewnij się, że ma odpowiedni naciąg (nie jest ani za luźny, ani za mocno napięty).
4. Podłącz akumulator: Podłącz ujemną klemę akumulatora.
5. Uruchom silnik i przeprowadź test: Uruchom silnik i ponownie zmierz napięcie ładowania na klemach akumulatora za pomocą multimetru, tak jak robiłeś to na początku. Napięcie powinno mieścić się w zakresie 13,8V do 14,5V. Sprawdź również, czy kontrolka akumulatora na desce rozdzielczej zgasła.

Samodzielna naprawa czy profesjonalny warsztat? Analiza kosztów i opłacalności

Decyzja o samodzielnej naprawie alternatora czy zleceniu jej warsztatowi to zawsze kwestia kalkulacji kosztów, dostępnych narzędzi i Twoich umiejętności. Jako Szymon Majewski, zawsze doradzam rozsądek. Poniżej przedstawiam analizę, która pomoże Ci podjąć najlepszą decyzję.

• Uszkodzenie uzwojenia stojana lub wirnika to najpoważniejsza usterka, która często sprawia, że naprawa alternatora staje się nieopłacalna. Koszt przewinięcia uzwojeń jest zazwyczaj tak wysoki, że bardziej opłaca się wymiana całego podzespołu.
• Jeśli alternator jest mocno skorodowany, ma pękniętą obudowę lub inne poważne uszkodzenia mechaniczne, również warto rozważyć jego wymianę, zamiast inwestować w naprawę.
• W takich sytuacjach, gdy naprawa jest nieopłacalna, a zakup nowego alternatora przekracza Twój budżet, warto rozważyć alternator regenerowany fabrycznie.

Alternatory regenerowane fabrycznie, takie jak Bosch eXchange, to doskonały kompromis między ceną a jakością. Są to podzespoły, które zostały profesjonalnie zregenerowane w fabryce producenta, z wykorzystaniem oryginalnych części i zgodnie z rygorystycznymi standardami jakości. Otrzymujesz produkt praktycznie jak nowy, z pełną gwarancją producenta, ale w znacznie niższej cenie niż zupełnie nowy alternator. To rozwiązanie, które sam często polecam.
