Alternator samochodowy: Serce elektryki auta poznaj jego sekrety!

Alternator samochodowy to prawdziwe serce układu elektrycznego każdego pojazdu. Bez jego sprawnego działania, nasz samochód szybko straciłby energię, a my utknęlibyśmy w drodze. W tym artykule, jako Szymon Majewski, postaram się w przystępny sposób wyjaśnić, czym jest alternator, z jakich kluczowych elementów się składa, jak działa krok po kroku, a także jak rozpoznać objawy jego awarii i co najczęściej prowadzi do usterek. Moim celem jest, abyś po lekturze czuł się pewniej w kwestii elektryki swojego auta.

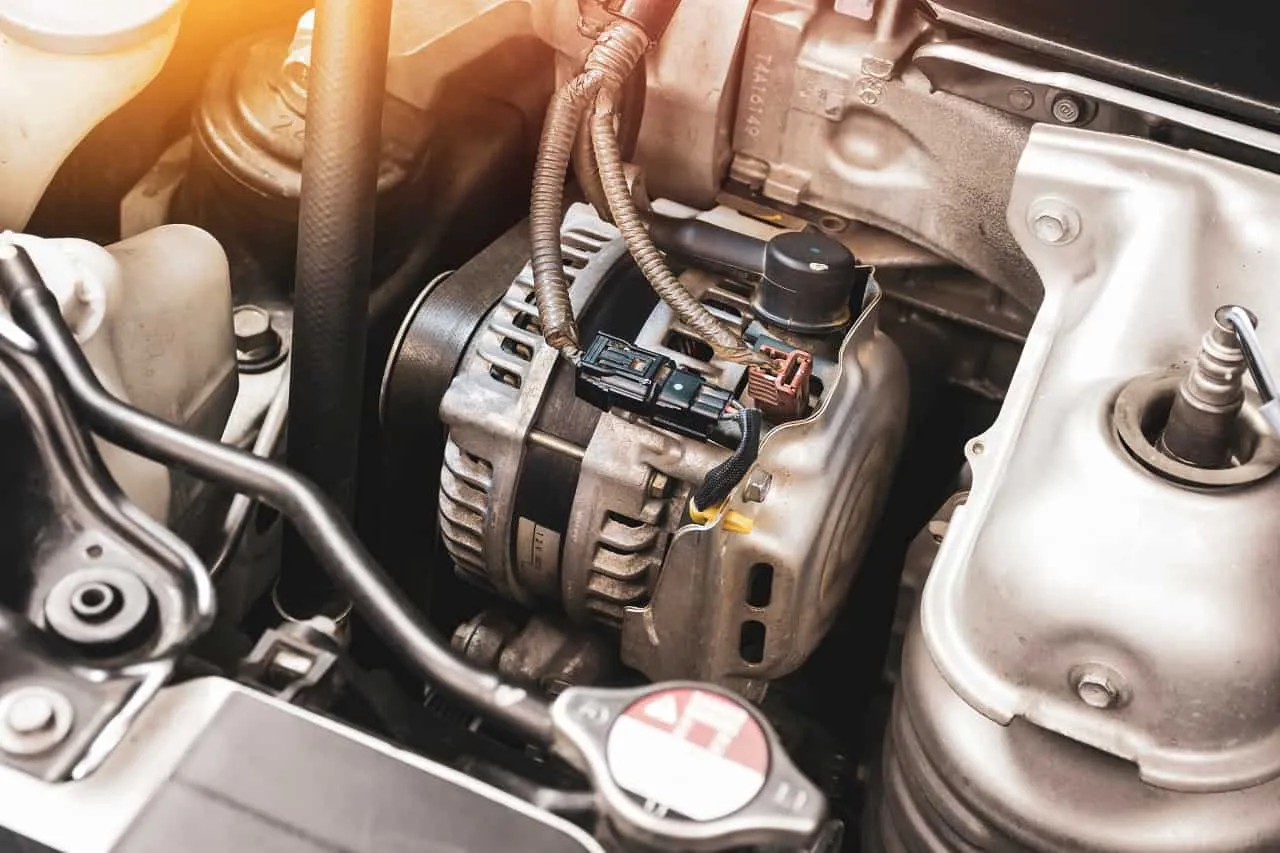

Alternator dlaczego jest niezbędny w Twoim samochodzie?

Zastanawiałeś się kiedyś, co tak naprawdę napędza wszystkie elektryczne systemy w Twoim samochodzie podczas jazdy? To właśnie alternator! Jest on głównym źródłem energii elektrycznej dla każdego elementu pojazdu, od najprostszych świateł po zaawansowane systemy multimedialne i bezpieczeństwa. Co więcej, jego kluczową rolą jest również utrzymywanie akumulatora w stanie pełnego naładowania. Bez sprawnego alternatora, Twój samochód będzie działał tylko tak długo, jak pozwoli na to zgromadzony w akumulatorze prąd, co zazwyczaj oznacza zaledwie kilkanaście minut jazdy, zanim wszystko zgaśnie.

Alternator a akumulator: Poznaj kluczowy duet zasilający Twój samochód

Wielu kierowców myli rolę alternatora z akumulatorem, a to błąd, który może prowadzić do błędnej diagnozy awarii. Akumulator jest niczym rezerwuar energii jego głównym zadaniem jest dostarczenie dużego impulsu prądu do rozruchu silnika oraz zasilanie systemów, gdy silnik jest wyłączony (np. radio, światła postojowe). Kiedy jednak silnik zaczyna pracować, pałeczkę przejmuje alternator. To on staje się głównym dostawcą prądu dla wszystkich odbiorników i jednocześnie doładowuje akumulator, uzupełniając energię zużytą podczas rozruchu i zapewniając mu długie życie. Pracują w idealnej symbiozie, gdzie jedno bez drugiego nie jest w stanie zapewnić ciągłości zasilania.

Nie tylko ładowanie baterii za co jeszcze odpowiada ta mała prądnica?

Jak już wspomniałem, alternator to prawdziwy "elektryczny generator" Twojego samochodu. Jego rola wykracza daleko poza samo doładowywanie akumulatora. Podczas pracy silnika, to on zasila praktycznie każdy elektryczny element. Oto niektóre z nich:

• Oświetlenie: Reflektory, światła mijania, drogowe, postojowe, kierunkowskazy, oświetlenie wnętrza wszystkie te elementy czerpią energię bezpośrednio z alternatora.
• Systemy multimedialne i komfortu: Radio, nawigacja, systemy audio, ładowarki USB, elektryczne szyby, lusterka, centralny zamek bez alternatora szybko przestałyby działać.
• Klimatyzacja i ogrzewanie: Wentylatory, sprężarka klimatyzacji, ogrzewanie tylnej szyby i lusterek to potężne odbiorniki prądu, które w dużej mierze polegają na energii dostarczanej przez alternator.
• Systemy bezpieczeństwa: ABS (system zapobiegający blokowaniu kół podczas hamowania), ESP (elektroniczny program stabilizacji), poduszki powietrzne ich prawidłowe działanie wymaga stabilnego zasilania.
• Komputer pokładowy (ECU) i inne systemy elektroniczne: Sterowniki silnika, skrzyni biegów, wspomagania kierownicy i wiele innych skomplikowanych modułów elektronicznych potrzebują ciągłego i stabilnego zasilania, aby prawidłowo funkcjonować.

Jak widać, alternator to prawdziwy, cichy bohater, bez którego współczesny samochód byłby po prostu bezużyteczny.

Budowa alternatora poznaj jego kluczowe elementy

Zrozumienie, jak działa alternator, jest znacznie łatwiejsze, gdy poznamy jego wewnętrzną budowę. Choć na pierwszy rzut oka może wydawać się skomplikowany, składa się z kilku kluczowych elementów, które współpracują ze sobą, aby wytworzyć prąd. Przyjrzyjmy się im bliżej.

Wirnik i stojan: Jak ruch magnesu zamienia się w energię elektryczną?

Sercem każdego alternatora są dwa główne elementy: wirnik i stojan. Wirnik to obracająca się część alternatora, która jest zasilana niewielkim prądem wzbudzenia przez szczotki i pierścienie ślizgowe. Ten prąd sprawia, że wirnik staje się elektromagnesem, generującym silne pole magnetyczne. Stojan natomiast to nieruchoma część, składająca się z uzwojeń (zwojów drutu miedzianego), które otaczają wirnik. Kiedy wirnik się obraca, jego pole magnetyczne "przecina" uzwojenia stojana. Wyobraź sobie, że masz magnes i szybko poruszasz nim w pobliżu cewki drutu w tej cewce natychmiast pojawia się prąd elektryczny. To właśnie zjawisko indukcji elektromagnetycznej, odkryte przez Faradaya, jest kluczowe dla działania alternatora. W uzwojeniach stojana indukuje się w ten sposób prąd przemienny.

Mostek prostowniczy z diodami: Klucz do zamiany prądu przemiennego na stały

Wytworzony w stojanie prąd jest prądem przemiennym (AC), czyli takim, który zmienia swój kierunek. Problem w tym, że instalacja elektryczna samochodu, w tym akumulator, wymaga prądu stałego (DC), płynącego zawsze w jednym kierunku. Tutaj do akcji wkracza mostek prostowniczy, często nazywany prostownikiem diodowym. Jest to zespół diod (zazwyczaj 6 lub 9), które działają jak jednokierunkowe zawory dla prądu. Dioda pozwala prądowi płynąć tylko w jednym kierunku. Mostek prostowniczy sprytnie wykorzystuje tę właściwość, aby "wyprostować" prąd przemienny, zamieniając go na prąd stały, który jest bezpieczny i użyteczny dla wszystkich systemów w samochodzie.

Regulator napięcia: Cichy strażnik chroniący akumulator i elektronikę

Wyobraź sobie, co by się stało, gdyby alternator ładował akumulator z różnym napięciem, zależnym od obrotów silnika. Przy wysokich obrotach napięcie mogłoby wzrosnąć do niebezpiecznych wartości, "gotując" akumulator i niszcząc delikatną elektronikę. Dlatego tak ważny jest regulator napięcia. To on jest cichym strażnikiem, który nieustannie monitoruje napięcie w instalacji pojazdu i utrzymuje je w ściśle określonym zakresie, zazwyczaj od 13,8 V do 14,5 V. Niezależnie od tego, czy jedziesz wolno, czy szybko, czy masz włączone wszystkie możliwe odbiorniki prądu, regulator dba o to, aby napięcie było stabilne. Chroni to zarówno akumulator przed przeładowaniem, jak i wszystkie elektroniczne komponenty samochodu przed uszkodzeniami.

Szczotki, łożyska, koło pasowe: Elementy, o których istnieniu przypominasz sobie dopiero, gdy zawiodą

Oprócz głównych komponentów, alternator posiada szereg innych, równie ważnych elementów, które zapewniają jego prawidłowe działanie:

• Szczotki i pierścienie ślizgowe: To małe, ale kluczowe elementy, które odpowiadają za dostarczanie prądu wzbudzenia do obracającego się wirnika. Szczotki są wykonane z węgla i ślizgają się po miedzianych pierścieniach. Niestety, są to elementy eksploatacyjne, które z czasem ulegają zużyciu, co jest jedną z najczęstszych przyczyn awarii alternatora.
• Łożyska: Zapewniają płynny, cichy i bez tarcia obrót wirnika. Kiedy łożyska się zużywają, często zaczynają hałasować (wycie, zgrzyt), co jest wyraźnym sygnałem, że coś jest nie tak.
• Koło pasowe: Jest to element, który przenosi napęd z wału korbowego silnika na wirnik alternatora. Odbywa się to za pomocą paska wielorowkowego (lub klinowego w starszych modelach). Bez niego wirnik po prostu by się nie obracał.

Jak działa alternator proces generowania prądu krok po kroku

Teraz, gdy znamy już budowę alternatora, przyjrzyjmy się, jak te wszystkie elementy współpracują, aby dostarczyć prąd do Twojego samochodu. To fascynujący proces, który dzieje się pod maską za każdym razem, gdy uruchamiasz silnik.

1. Krok 1: Napęd z silnika i rola paska wielorowkowego

   Wszystko zaczyna się od silnika samochodu. Kiedy silnik pracuje, jego wał korbowy obraca się, a za pośrednictwem paska wielorowkowego (lub klinowego) i koła pasowego, napęd jest przenoszony na wirnik alternatora. To sprawia, że wirnik zaczyna się szybko obracać wewnątrz stojana.

2. Krok 2: Wzbudzenie pola magnetycznego w wirniku

   Na początku, niewielki prąd z akumulatora jest dostarczany do uzwojeń wirnika przez szczotki i pierścienie ślizgowe. Ten prąd powoduje, że wirnik staje się elektromagnesem, wytwarzając wokół siebie silne pole magnetyczne. To jest kluczowy moment bez tego początkowego "wzbudzenia" alternator nie byłby w stanie zacząć generować prądu.

3. Krok 3: Magia indukcji elektromagnetycznej w uzwojeniach stojana

   Gdy wirnik, zasilany i namagnesowany, obraca się z dużą prędkością, jego pole magnetyczne zaczyna "przecinać" uzwojenia stojana. Zgodnie z zasadą indukcji elektromagnetycznej, ten ruch obracającego się pola magnetycznego indukuje w uzwojeniach stojana prąd elektryczny. Ważne jest, aby pamiętać, że na tym etapie jest to jeszcze prąd przemienny (AC).

4. Krok 4: "Prostowanie" prądu, czyli dlaczego diody są tak ważne

   Prąd przemienny wytworzony w stojanie nie nadaje się bezpośrednio do zasilania instalacji samochodowej. Dlatego jest on przesyłany do mostka prostowniczego, gdzie zespół diod zamienia go na prąd stały (DC). To właśnie ten "wyprostowany" prąd stały jest następnie kierowany do wszystkich odbiorników w samochodzie oraz do akumulatora.

5. Krok 5: Nadzór nad napięciem jak alternator "wie", kiedy ładować mocniej?

   Ostatnim, ale nie mniej ważnym elementem jest regulator napięcia. On nieustannie monitoruje napięcie wyjściowe alternatora. Jeśli napięcie spada (np. włączamy wiele odbiorników, silnik pracuje na niskich obrotach), regulator zwiększa prąd wzbudzenia wirnika, co wzmacnia pole magnetyczne i zwiększa produkcję prądu. Jeśli napięcie jest zbyt wysokie, regulator zmniejsza prąd wzbudzenia. Dzięki temu napięcie w instalacji samochodu jest zawsze stabilne i mieści się w bezpiecznym zakresie 13,8 V - 14,5 V, chroniąc akumulator przed przeładowaniem, a elektronikę przed uszkodzeniem.

Objawy awarii alternatora kiedy Twój samochód daje sygnały?

Alternator, jak każda część mechaniczna i elektryczna, może ulec awarii. Na szczęście, zanim całkowicie odmówi posłuszeństwa, zazwyczaj wysyła nam wyraźne sygnały ostrzegawcze. Szybka reakcja na te objawy może uchronić nas przed unieruchomieniem pojazdu i kosztownymi naprawami. Jako Szymon Majewski, zachęcam do zwracania uwagi na te sygnały.

Sygnał z deski rozdzielczej: Co naprawdę oznacza czerwona ikona akumulatora?

To chyba najbardziej oczywisty i najważniejszy sygnał. Jeśli podczas jazdy na desce rozdzielczej zaświeci się czerwona kontrolka z symbolem akumulatora, to znak, że coś jest nie tak z układem ładowania. Wbrew powszechnemu przekonaniu, ta kontrolka nie oznacza koniecznie awarii samego akumulatora. Znaczy ona, że alternator nie ładuje akumulatora lub ładuje go w niewystarczającym stopniu. Może to być spowodowane zużytymi szczotkami, uszkodzonym regulatorem napięcia lub inną usterką alternatora. Ignorowanie tej kontrolki to prosta droga do całkowitego rozładowania akumulatora i unieruchomienia samochodu.

Problem ze światłami: Dlaczego przygasają lub świecą zbyt jasno?

Alternator odpowiada za stabilne napięcie w instalacji, a wszelkie jego wahania natychmiast odbijają się na oświetleniu. Jeśli zauważysz, że światła w Twoim samochodzie przygasają (szczególnie przy niskich obrotach silnika, np. na postoju), jest to silny sygnał niedostatecznego ładowania. Alternator nie dostarcza wystarczającej mocy. Z kolei, jeśli światła nadmiernie rozjaśniają się, co może prowadzić do częstszego przepalania żarówek, może to świadczyć o tym, że uszkodzony regulator napięcia nie kontroluje prawidłowo napięcia i alternator "przeładowuje" instalację. Obie sytuacje są niebezpieczne i wymagają interwencji.

Dziwne dźwięki spod maski: Jak odróżnić pisk paska od wycia łożysk?

Dźwięki dochodzące spod maski zawsze powinny wzbudzać naszą czujność. W przypadku alternatora możemy usłyszeć kilka charakterystycznych odgłosów:

• Pisk lub zgrzyt: Często wskazuje na zużyty, luźny lub ślizgający się pasek wielorowkowy, który napędza alternator. Pasek może wymagać naciągnięcia lub wymiany.
• Wycie, buczenie lub tarcie: Jeśli dźwięk dochodzi bezpośrednio z okolic alternatora i nasila się wraz ze wzrostem obrotów silnika, jest to typowy objaw zużytych lub zatartych łożysk. Taka usterka wymaga szybkiej naprawy, gdyż zatarte łożyska mogą doprowadzić do zablokowania wirnika i poważniejszych uszkodzeń.

Ciągle rozładowany akumulator: Czy zawsze winna jest bateria?

Jeśli Twój akumulator często się rozładowuje, nawet po niedawnym naładowaniu lub po krótkiej jeździe, nie zawsze winna jest sama bateria. Bardzo często przyczyną jest właśnie alternator, który nie spełnia swojej funkcji doładowywania akumulatora podczas pracy silnika. Akumulator, zamiast być uzupełniany, jest jedynie stopniowo rozładowywany przez odbiorniki prądu. W takiej sytuacji, zanim zdecydujesz się na wymianę akumulatora, koniecznie sprawdź sprawność alternatora to może zaoszczędzić Ci pieniędzy i frustracji.

Niestabilna praca elektroniki: Gdy radio i nawigacja zaczynają wariować

Współczesne samochody są naszpikowane elektroniką, która jest bardzo wrażliwa na niestabilne napięcie. Uszkodzony alternator, który dostarcza zbyt niskie, zbyt wysokie lub niestabilne napięcie, może powodować dziwne zachowania systemów elektronicznych. Może to objawiać się niestabilną pracą radia (np. przerywaniem, zmianą głośności), resetowaniem się nawigacji, błędami w systemach wspomagania kierowcy, a nawet problemami z działaniem elektrycznych szyb czy centralnego zamka. To sygnał, że układ elektryczny nie pracuje w optymalnych warunkach.

Najczęstsze usterki alternatora co najprowadzi do awarii?

Z mojego doświadczenia jako Szymona Majewskiego wiem, że niektóre usterki alternatora powtarzają się znacznie częściej niż inne. Zrozumienie ich pomoże w szybszej diagnozie i podjęciu odpowiednich kroków naprawczych.

Zużyte szczotki i regulator napięcia: Najczęstsi winowajcy problemów z ładowaniem

To zdecydowanie najczęstsze przyczyny problemów z alternatorem. Szczotki węglowe, które dostarczają prąd wzbudzenia do wirnika, są elementami ciernymi i z czasem po prostu się zużywają. Kiedy są zbyt krótkie, tracą kontakt z pierścieniami ślizgowymi, a alternator przestaje generować prąd. Efekt? Brak ładowania i świecąca kontrolka. Podobnie jest z regulatorem napięcia. Jego awaria może objawiać się na dwa sposoby: albo alternator ładuje zbyt niskim napięciem (niedoładowywanie akumulatora), albo zbyt wysokim (przeładowywanie, które jest bardzo szkodliwe dla akumulatora i całej elektroniki). W obu przypadkach regulator wymaga wymiany, często razem ze szczotkami, ponieważ są one często zintegrowane w jednym module.

Zatarte łożyska: Głośny problem, którego nie wolno ignorować

Jak wspomniałem wcześniej, łożyska zapewniają płynny obrót wirnika. Z czasem, pod wpływem obciążeń, temperatury i braku smarowania, mogą się zużyć lub zatrzeć. Objawia się to charakterystycznym wyciem, buczeniem lub tarciem dochodzącym z alternatora. Ignorowanie tego problemu jest bardzo ryzykowne. Zatarte łożyska zwiększają opór, co może prowadzić do zerwania paska wielorowkowego, a w skrajnych przypadkach nawet do zablokowania wirnika i uszkodzenia samego alternatora, a nawet silnika.

Spalone diody: Ukryta przyczyna słabego ładowania

Mostek prostowniczy składa się z kilku diod. Niestety, diody te mogą ulec uszkodzeniu (spaleniu) na skutek przeciążenia, zwarcia lub po prostu zmęczenia materiału. Spalenie nawet jednej diody w mostku prostowniczym znacząco obniża wydajność ładowania alternatora. Może to prowadzić do chronicznego niedoładowywania akumulatora, nawet jeśli kontrolka ładowania nie świeci się stale. Problemy z elektroniką, słabe światła, a w końcu rozładowany akumulator to typowe objawy uszkodzonych diod. Diagnoza tej usterki często wymaga specjalistycznego sprzętu.

Diagnostyka alternatora jak sprawdzić jego sprawność?

Zanim udamy się do mechanika, możemy sami wykonać kilka prostych testów, które pomogą nam zdiagnozować problem z alternatorem. Potrzebny będzie do tego podstawowy miernik uniwersalny (multimetr), który każdy kierowca powinien mieć w swoim garażu. Pamiętaj, aby zawsze zachować ostrożność podczas pracy z elektryką samochodową.

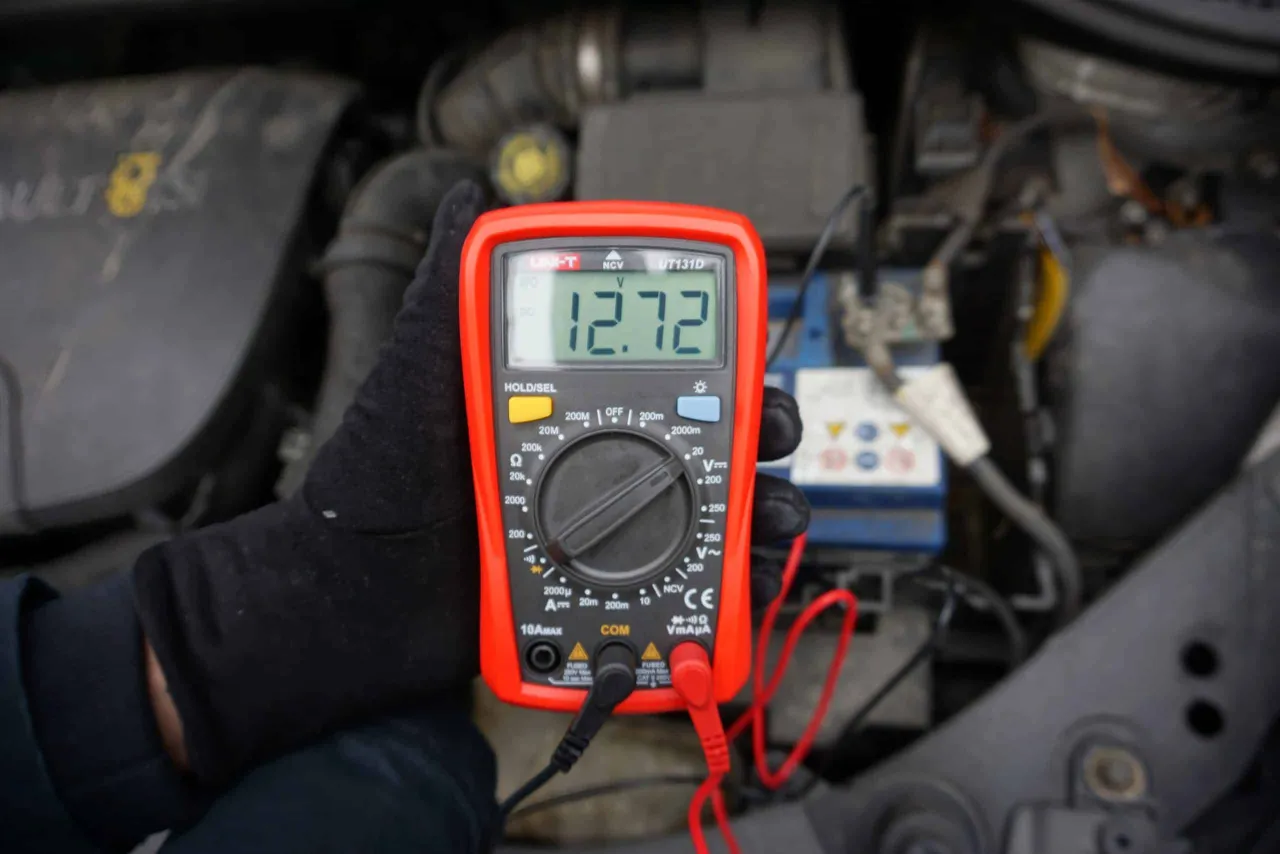

Miernik w dłoń: Pomiar napięcia na akumulatorze przy wyłączonym i włączonym silniku

To podstawowy i najszybszy sposób na sprawdzenie, czy alternator w ogóle ładuje. Wykonaj następujące kroki:

1. Silnik wyłączony: Podłącz multimetr do klem akumulatora (czerwony przewód do plusa, czarny do minusa). Napięcie na w pełni naładowanym akumulatorze powinno wynosić około 12,6 V. Jeśli jest znacznie niższe, akumulator jest rozładowany lub uszkodzony.

2. Silnik włączony: Uruchom silnik i ponownie zmierz napięcie na klemach akumulatora. Sprawny alternator powinien ładować akumulator, więc napięcie powinno wzrosnąć i mieścić się w zakresie od 13,8 V do 14,5 V. Jeśli wartość jest poniżej 13,8 V, oznacza to, że alternator nie ładuje wystarczająco. Jeśli wynosi powyżej 14,8 V, alternator przeładowuje akumulator, co jest równie niebezpieczne i wskazuje na uszkodzony regulator napięcia.

Test pod obciążeniem: Co się dzieje z napięciem po włączeniu świateł i klimatyzacji?

Ten test pozwala ocenić wydajność alternatora pod większym obciążeniem. Wykonaj go w następujący sposób:

1. Uruchom silnik i odczytaj napięcie ładowania (powinno być w zakresie 13,8 V - 14,5 V, jak w poprzednim teście).
2. Następnie włącz jak najwięcej odbiorników prądu w samochodzie: światła drogowe, klimatyzację na pełną moc, radio, ogrzewanie tylnej szyby, wycieraczki.
3. Ponownie zmierz napięcie na klemach akumulatora. Sprawny alternator powinien utrzymać napięcie wciąż w zakresie 13,8 V - 14,5 V, z ewentualnie minimalnym spadkiem (np. do 13,5 V, ale nie niżej). Znaczny spadek napięcia (np. poniżej 13 V) świadczy o tym, że alternator ma słabą wydajność i nie jest w stanie sprostać zapotrzebowaniu na prąd.

Przeczytaj również: Vectra B: Alternator padł? Wymontuj go sam krok po kroku!

Kiedy domowe sposoby nie wystarczą i trzeba odwiedzić elektromechanika?

Samodzielne testy są świetnym punktem wyjścia, ale mają swoje ograniczenia. Jeśli mimo wykonania powyższych pomiarów:

• Utrzymują się objawy awarii (np. świecąca kontrolka, problemy ze światłami).
• Odczyty są niejednoznaczne lub bardzo odbiegają od normy.
• Nie masz pewności co do diagnozy lub nie czujesz się komfortowo z dalszymi działaniami.
• Podejrzewasz skomplikowaną usterkę, taką jak uszkodzone diody czy uzwojenia.

W takich sytuacjach niezwłocznie odwiedź dobrego elektromechanika. Specjalista dysponuje zaawansowanym sprzętem diagnostycznym, który pozwoli na precyzyjne określenie przyczyny problemu i skuteczną naprawę. Pamiętaj, że sprawny alternator to podstawa niezawodności Twojego samochodu.
