W dzisiejszych czasach, kiedy koszty napraw samochodowych potrafią przyprawić o zawrót głowy, umiejętność samodzielnej diagnostyki staje się bezcenna. Ten artykuł to praktyczny przewodnik, który krok po kroku pokaże Ci, jak sprawdzić stan diod prostowniczych w alternatorze samochodowym za pomocą multimetru. Dzięki temu zaoszczędzisz czas i pieniądze, unikając niepotrzebnych wizyt u mechanika i zyskując pewność, co dokładnie dolega Twojemu pojazdowi.
Samodzielna diagnostyka diod alternatora: sprawdź ich stan multimetrem krok po kroku
- Niedoładowany akumulator, migocząca kontrolka ładowania i "tętnienie" świateł to najczęstsze objawy uszkodzonych diod alternatora.
- Wstępną diagnozę możesz postawić, mierząc napięcie przemienne (AC) na akumulatorze wartość powyżej 0.2-0.5V AC często wskazuje na problem.
- Do precyzyjnego testu potrzebny będzie multimetr cyfrowy z funkcją testu diody, a także podstawowe narzędzia do demontażu alternatora.
- Sprawna dioda przewodzi prąd tylko w jednym kierunku (multimetr pokaże 400-800 mV), a w drugim wykaże przerwę ("OL").
- Uszkodzona dioda (zwarta) pokaże niską wartość w obu kierunkach, natomiast przerwana brak przewodzenia w żadnym kierunku.
- W Polsce samodzielna wymiana mostka prostowniczego (koszt 50-200 zł) jest najbardziej opłacalna, choć regeneracja całego alternatora (250-600 zł) również stanowi dobrą alternatywę dla zakupu nowego.
Rozpoznaj problem: typowe objawy uszkodzenia diod w alternatorze

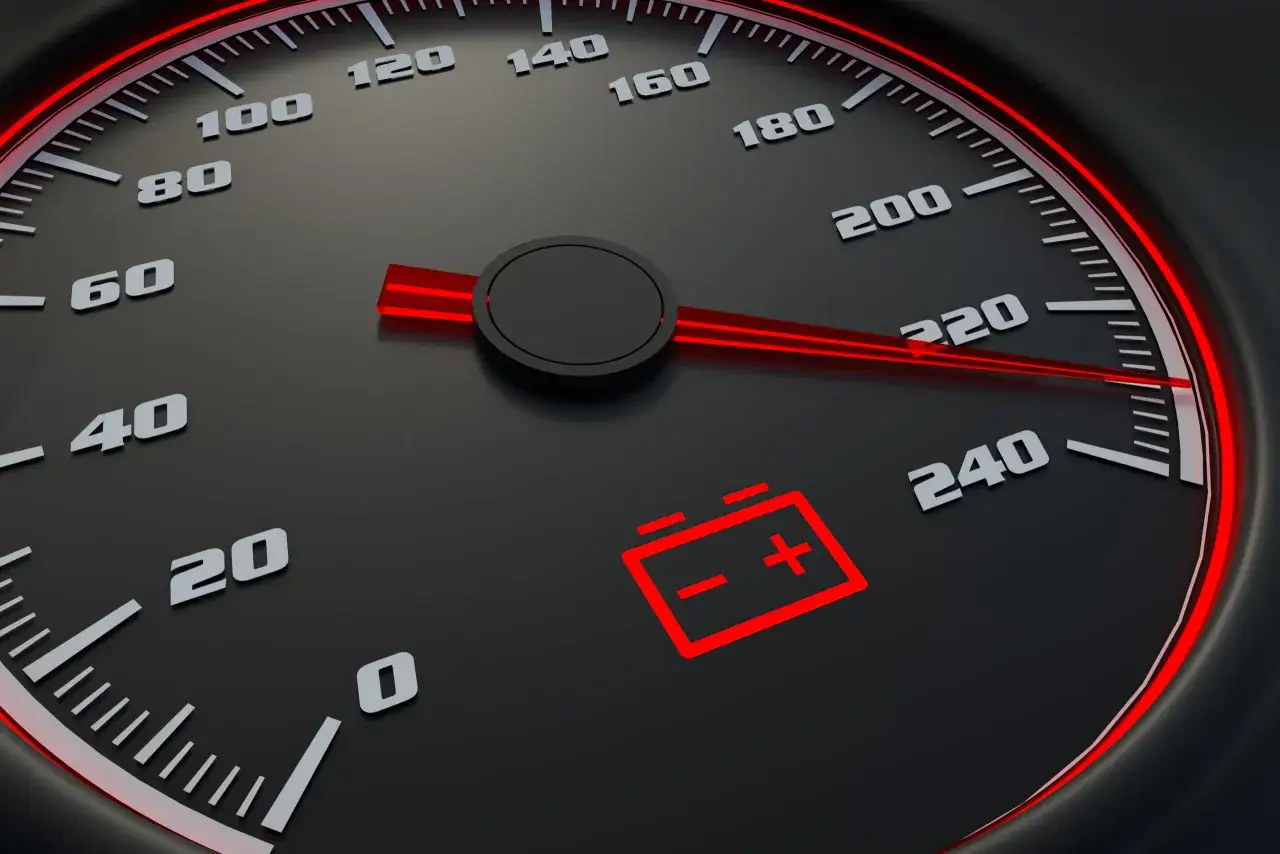

Z mojego doświadczenia wynika, że uszkodzone diody prostownicze w alternatorze dają dość charakterystyczne sygnały. Najczęściej pierwszym i najbardziej oczywistym objawem jest problem z ładowaniem akumulatora. Kontrolka akumulatora na desce rozdzielczej może świecić się ciągle, migotać podczas jazdy, a nawet zapalać się sporadycznie, zwłaszcza na wolnych obrotach. To sygnał, że alternator nie dostarcza odpowiedniego napięcia do układu elektrycznego i akumulatora.
Kolejnym, często ignorowanym objawem jest tak zwane "tętnienie" świateł. Zauważysz je jako przygasanie lub rozjaśnianie się świateł zarówno zewnętrznych, jak i oświetlenia kabiny w rytm pracy silnika. Jest to szczególnie widoczne na wolnych obrotach i świadczy o niestabilnym napięciu, które jest efektem nieprawidłowego prostowania prądu przez uszkodzone diody.
Czasami uszkodzona dioda może objawiać się również głośniejszą pracą alternatora. Może to być charakterystyczne "wycie" lub buczenie, które dochodzi z okolic alternatora. Wynika to z większego obciążenia uzwojeń, spowodowanego tym, że prąd nie jest prawidłowo prostowany, co generuje dodatkowe wibracje i hałas.
Nieprawidłowe napięcie w instalacji elektrycznej, wynikające z uszkodzonych diod, może prowadzić także do problemów z elektroniką pokładową. Radio może przerywać, komputer pokładowy wyświetlać błędy, a inne czułe urządzenia elektroniczne działać niestabilnie. To sygnał, że system nie otrzymuje czystego prądu stałego, którego potrzebuje do prawidłowej pracy.
W skrajnych przypadkach, uszkodzona dioda (zwarta) może powodować niewielki, ale stały pobór prądu z akumulatora na postoju. Skutkuje to jego rozładowaniem nawet po kilku dniach, co jest szczególnie frustrujące, gdy rano próbujesz uruchomić samochód i okazuje się, że akumulator jest całkowicie rozładowany. Warto wtedy sprawdzić, czy to nie alternator jest winowajcą.
Wstępna diagnostyka bez demontażu: co możesz sprawdzić od razu?

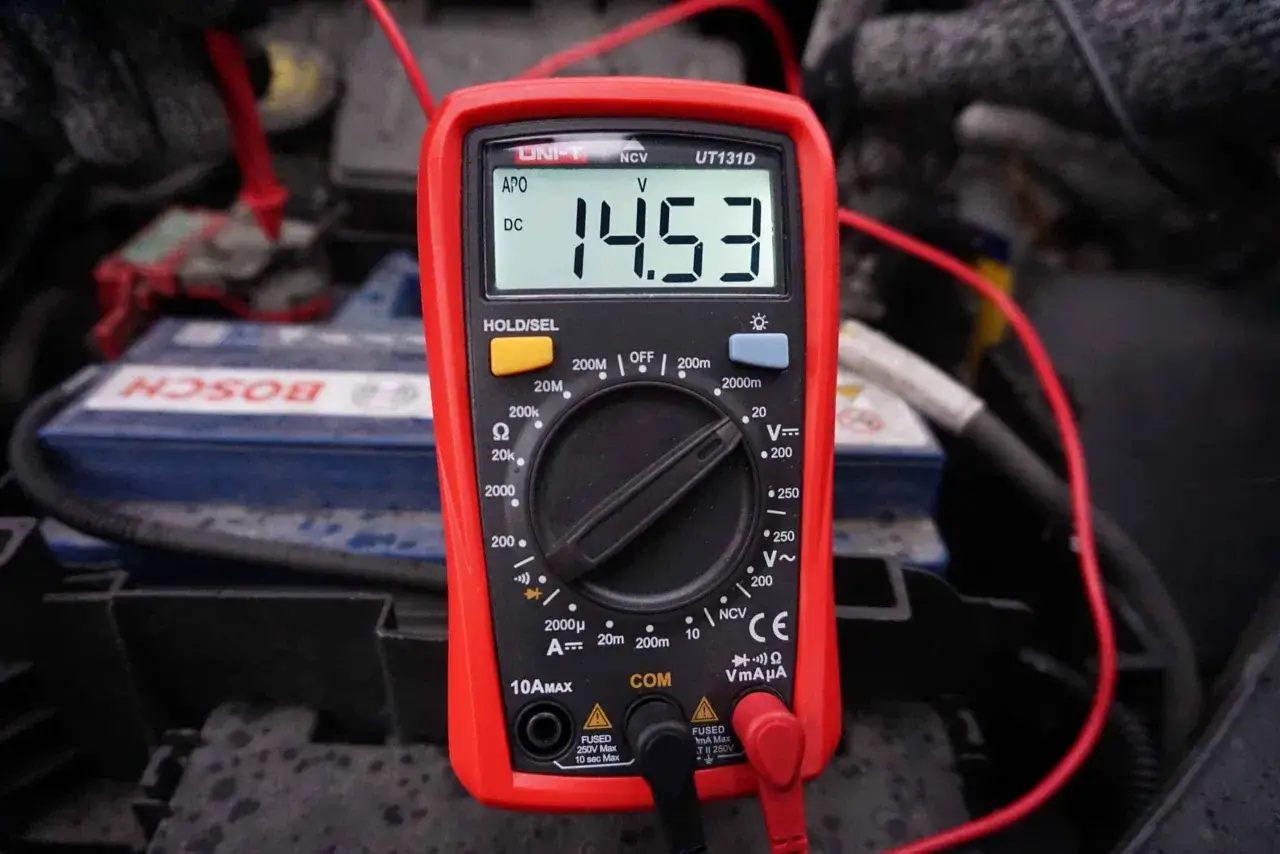

Zanim zabierzesz się za demontaż alternatora, istnieje jedna prosta, ale skuteczna metoda wstępnej diagnostyki, którą możesz wykonać bez wyjmowania go z samochodu. Chodzi o pomiar napięcia przemiennego (AC) na klemach akumulatora podczas pracy silnika. Ustaw multimetr na zakres pomiaru napięcia przemiennego (AC) i podłącz sondy do klem akumulatora. Idealnie, wartość ta powinna być bliska zeru. Jeśli jednak odczytujesz wartość powyżej 0.2-0.5V AC, to z dużym prawdopodobieństwem masz problem z diodami prostowniczymi w alternatorze. Jest to spowodowane tym, że uszkodzone diody nie prostują prądu w pełni, a do instalacji przedostaje się składowa zmienna, która jest mierzona przez multimetr.
Dodatkowo, warto osłuchać pracę alternatora. Jak już wspomniałem, uszkodzone diody mogą powodować charakterystyczne buczenie lub wycie. Jeśli słyszysz taki dźwięk, który nasila się wraz z obrotami silnika, to jest to kolejny sygnał, że mostek prostowniczy może wymagać uwagi. Pamiętaj jednak, aby zachować ostrożność podczas pracy w komorze silnika i unikać kontaktu z ruchomymi elementami.
Przygotuj się do pracy: niezbędne narzędzia do diagnostyki diod
Aby skutecznie zdiagnozować i ewentualnie wymienić diody w alternatorze, potrzebujesz kilku podstawowych narzędzi. Oto lista, którą zawsze mam pod ręką, gdy zabieram się za taką pracę:
- Multimetr cyfrowy z funkcją testu diody to absolutna podstawa. Bez niego precyzyjna diagnostyka jest niemożliwa. Upewnij się, że Twój multimetr ma symbol strzałki z kreską, co oznacza tryb testu diody.
- Podstawowy zestaw kluczy nasadowych i płaskich niezbędny do demontażu alternatora z pojazdu oraz rozkręcenia jego obudowy. Różne samochody wymagają różnych rozmiarów, więc dobrze jest mieć kompleksowy zestaw.
- Lutownica o dużej mocy (minimum 100W) i cyna jeśli planujesz samodzielną wymianę diod lub całego mostka prostowniczego, będziesz musiał rozlutować stare połączenia i zalutować nowe. Słaba lutownica może sprawić, że praca będzie frustrująca i nieskuteczna.
- Ściągacz do łożysk choć nie zawsze, to czasem jest potrzebny przy demontażu niektórych elementów alternatora, zwłaszcza jeśli planujesz kompleksową regenerację i wymianę łożysk.
Demontaż alternatora i mostka prostowniczego: kluczowe wskazówki
Demontaż alternatora z pojazdu to często największe wyzwanie w całym procesie. W zależności od modelu samochodu, dostęp do alternatora może być bardzo utrudniony, wymagać demontażu innych podzespołów, a nawet podniesienia pojazdu. Zawsze zaczynam od odłączenia ujemnej klemy akumulatora, aby uniknąć przypadkowego zwarcia. Następnie odpinam wszystkie przewody elektryczne od alternatora i zdejmuję pasek napędowy. Po odkręceniu śrub mocujących, alternator można wyjąć.
Kiedy alternator jest już na stole warsztatowym, przystępuję do jego rozbiórki. Zazwyczaj wymaga to odkręcenia kilku śrub trzymających obudowę. Po zdjęciu tylnej części obudowy, uzyskujemy dostęp do mostka prostowniczego, który jest zazwyczaj przykręcony i przylutowany do uzwojeń stojana. Największą trudnością jest często rozlutowanie tych połączeń, zwłaszcza jeśli cyna jest stara i mocno trzyma. Właśnie dlatego tak ważna jest mocna lutownica, o której wspominałem wcześniej. Czasami mostek jest również połączony z regulatorem napięcia, który również należy odłączyć.
Multimetr w akcji: jak prawidłowo ustawić go do testu diod?

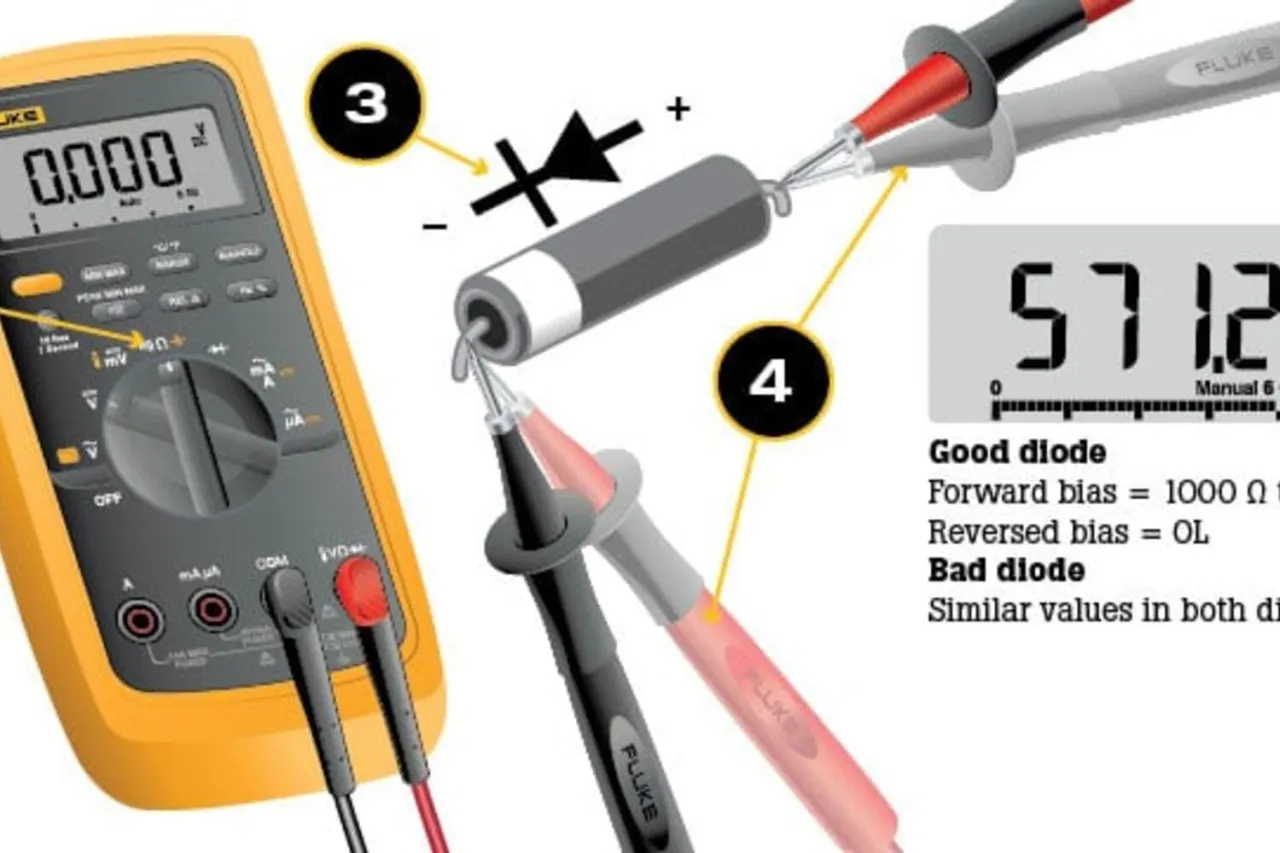

Aby prawidłowo przetestować diody, musisz ustawić multimetr w odpowiednim trybie. Na większości multimetrów cyfrowych znajdziesz symbol strzałki z kreską to właśnie jest funkcja testu diody. Wybierz ten tryb, obracając pokrętło. Multimetr w tym trybie mierzy spadek napięcia na diodzie, gdy przepływa przez nią niewielki prąd. Jest to kluczowe dla uzyskania wiarygodnych wyników, ponieważ pozwala ocenić, czy dioda przewodzi prąd w jednym kierunku i blokuje go w drugim, co jest jej podstawową funkcją.
Krok po kroku: jak mierzyć diody prostownicze multimetrem?
Po zdemontowaniu mostka prostowniczego i ustawieniu multimetru, możemy przystąpić do właściwego pomiaru. Każda dioda na mostku powinna być przetestowana indywidualnie. Przyłóż jedną sondę multimetru (np. czerwoną) do jednego końca diody, a drugą sondę (czarną) do drugiego końca. Zanotuj wskazanie na wyświetlaczu. Następnie zamień sondy miejscami, przykładając czerwoną do miejsca, gdzie była czarna, i odwrotnie. Ponownie zanotuj wskazanie. Tę procedurę powtórz dla każdej diody na mostku. Pamiętaj, aby upewnić się, że sondy dobrze dotykają metalowych części diody i nie ma zwarć z innymi elementami mostka.
Interpretacja wyników: co oznaczają wskazania multimetru?
Teraz, gdy masz już odczyty z multimetru dla każdej diody, czas na ich interpretację. Poniższa tabela pomoże Ci zrozumieć, co oznaczają poszczególne wskazania:
| Stan diody | Wskazanie multimetru w jednym kierunku | Wskazanie multimetru po zamianie sond |
|---|---|---|
| Sprawna dioda | Wartość od 400 do 800 mV (spadek napięcia) | "OL" lub "1" (przerwa, brak przewodzenia) |
| Uszkodzona dioda (zwarta) | Niska wartość, bliska zeru (np. 0-50 mV) | Niska wartość, bliska zeru (np. 0-50 mV) |
| Uszkodzona dioda (przerwana) | "OL" lub "1" (przerwa, brak przewodzenia) | "OL" lub "1" (przerwa, brak przewodzenia) |
Jak widać, sprawna dioda przewodzi prąd tylko w jedną stronę. Jeśli multimetr pokazuje niską wartość w obu kierunkach, dioda jest zwarta. Jeśli nie przewodzi w żadnym kierunku, jest przerwana. W obu przypadkach dioda jest uszkodzona i wymaga wymiany.
Alternatywna metoda: prosty tester diod z akumulatora i żarówki
Jeśli nie masz multimetru z funkcją testu diody lub po prostu wolisz bardziej "analogowe" metody, możesz zbudować prosty tester diod. Potrzebujesz do tego akumulatora samochodowego 12V oraz żarówki 12V o niewielkiej mocy, na przykład 5W (takiej jak do postojówek). Schemat jest prosty: jeden biegun akumulatora łączysz z jednym końcem żarówki, drugi koniec żarówki łączysz z jednym końcem diody, a drugi koniec diody łączysz z drugim biegunem akumulatora. Ważne jest, aby obwód był zamknięty, ale z diodą w szeregu.
Test żarówkowy w praktyce: jak sprawdzić diodę domowym sposobem?
Mając zbudowany tester, procedura jest następująca: podłącz diodę do obwodu w jednym kierunku. Jeśli dioda jest sprawna, żarówka powinna zaświecić się. Następnie odwróć diodę, czyli zamień jej końce miejscami w obwodzie. Jeśli dioda jest sprawna, żarówka powinna pozostać zgaszona. Dlaczego? Ponieważ dioda jest elementem jednokierunkowym przewodzi prąd tylko w jedną stronę. Jeśli żarówka zaświeci się w obu kierunkach, dioda jest zwarta. Jeśli nie zaświeci się w żadnym kierunku, dioda jest przerwana. To prosta, ale skuteczna metoda, która pozwala szybko ocenić stan diody.

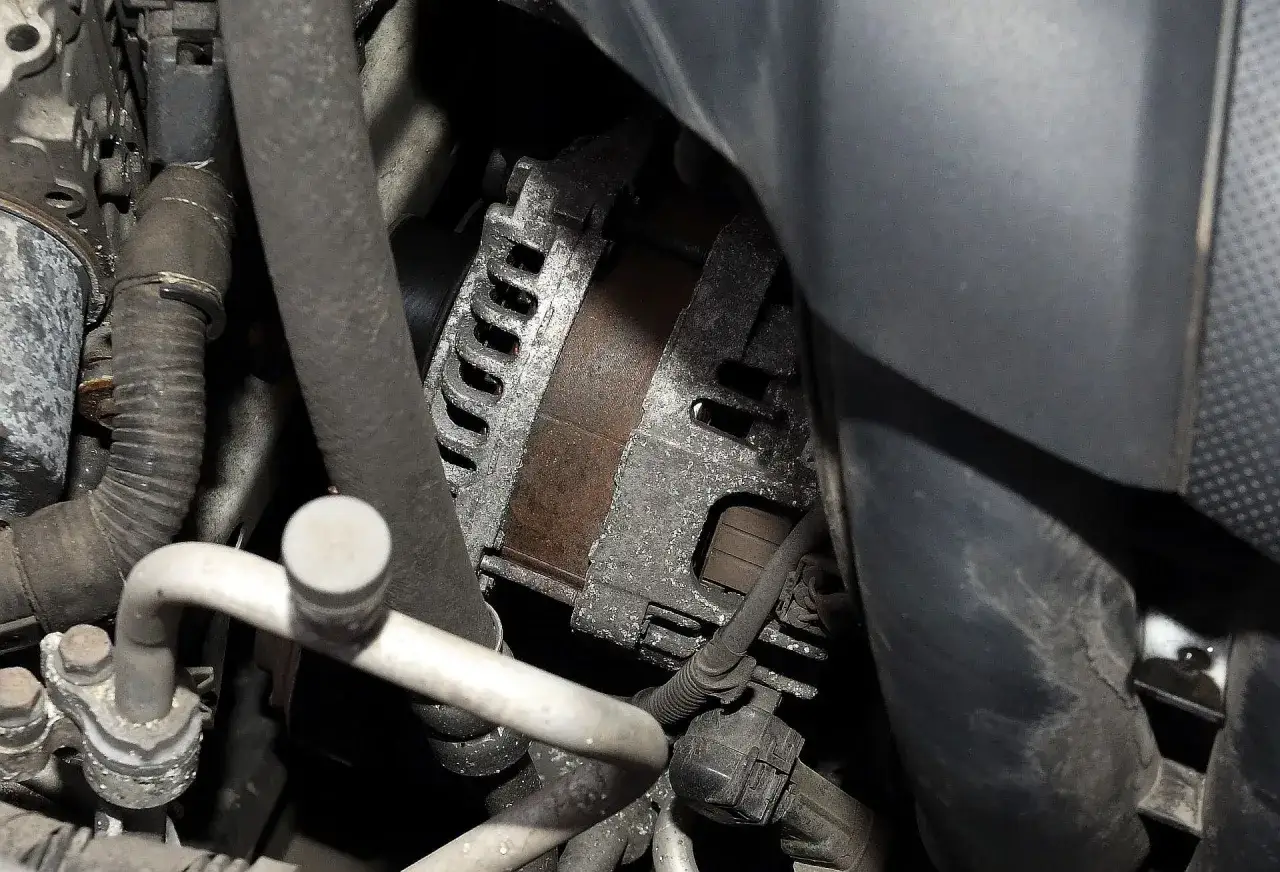

Naprawiać czy wymieniać? Analiza opłacalności w kontekście polskiego rynku
Decyzja o naprawie czy wymianie alternatora zawsze sprowadza się do analizy opłacalności, zwłaszcza w realiach polskiego rynku. Moim zdaniem, samodzielna wymiana samego mostka prostowniczego jest zazwyczaj najbardziej opłacalnym rozwiązaniem, jeśli masz odpowiednie narzędzia i umiejętności. Koszt nowego mostka to zazwyczaj od 50 do 200 zł, a wymiana zajmuje kilka godzin. Jeśli jednak nie czujesz się na siłach, aby to zrobić, wymiana w warsztacie to koszt rzędu 150-400 zł, co nadal jest akceptowalną kwotą.
Alternatywą jest regeneracja całego alternatora, która kosztuje od 250 do 600 zł. W ramach regeneracji często wymienia się nie tylko mostek, ale także łożyska, regulator napięcia i pierścienie ślizgowe. Jest to dobre rozwiązanie, jeśli alternator ma już swoje lata i inne jego elementy również są na wykończeniu. Zyskujesz wtedy praktycznie nowy podzespół za ułamek ceny. Zakup nowego alternatora to już znacznie większy wydatek, często od 500 do 1500 zł i więcej, w zależności od marki i modelu samochodu. Warto rozważyć tę opcję tylko wtedy, gdy alternator jest w bardzo złym stanie, a jego regeneracja jest nieopłacalna lub niemożliwa.
Na polskim rynku części zamienne, takie jak mostki prostownicze, są szeroko dostępne. Możesz znaleźć je w hurtowniach motoryzacyjnych oraz sklepach internetowych pod markami takimi jak AS-PL czy Cargo, które oferują dobrą jakość w rozsądnej cenie. Podsumowując, jeśli problemem są tylko diody, samodzielna wymiana mostka to najlepsza opcja. Jeśli alternator jest mocno zużyty, regeneracja będzie rozsądniejszym wyborem niż zakup drogiego, nowego podzespołu.
