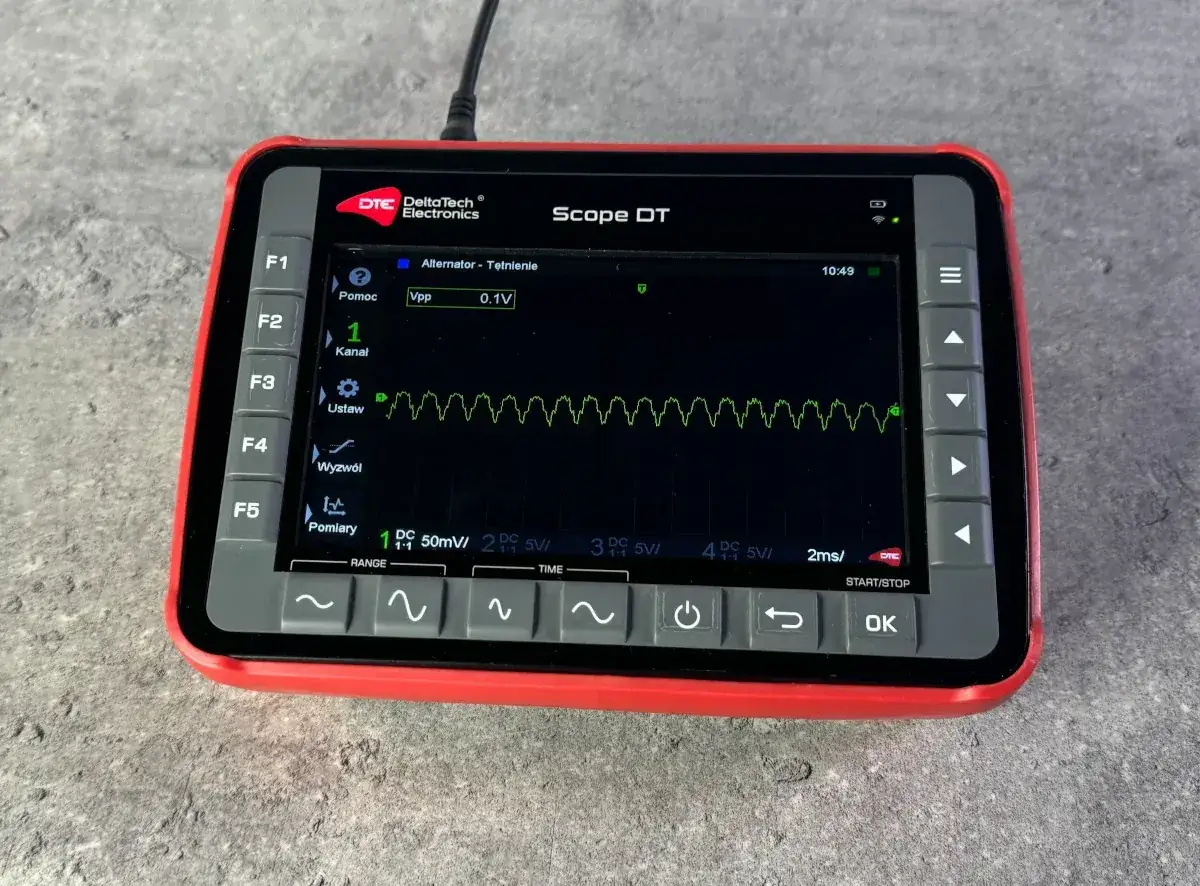

Test alternatora na stole: diagnozuj usterki jak ekspert!

Wielu z nas, pasjonatów motoryzacji i majsterkowiczów, staje przed dylematem, gdy pojazd odmawia posłuszeństwa z powodu problemów z ładowaniem. Zamiast od razu biec do mechanika, warto spróbować samodzielnie zdiagnozować usterkę. Ten artykuł to praktyczny poradnik, który krok po kroku przeprowadzi Cię przez proces testowania alternatora poza pojazdem. Dzięki niemu zyskasz precyzyjną diagnozę, zaoszczędzisz czas i pieniądze, a co najważniejsze zdobędziesz cenne umiejętności, które przydadzą się w przyszłości.

Z mojego doświadczenia wynika, że testowanie alternatora poza pojazdem jest znacznie bardziej precyzyjne i daje pełniejszy obraz jego stanu niż pomiary wykonywane w samochodzie. Kiedy alternator jest wymontowany, możemy skupić się wyłącznie na nim, eliminując wpływ innych podzespołów i zmiennych, które w aucie mogą wprowadzać w błąd.

Pomiary alternatora w pojeździe często są obarczone ograniczeniami. Wpływ innych podzespołów elektrycznych, spadki napięcia na instalacji, a także trudności z izolacją problemu sprawiają, że diagnoza bywa niejednoznaczna. Nie zawsze też mamy możliwość pełnego obciążenia alternatora i symulacji różnych warunków pracy, co jest kluczowe dla rzetelnej oceny jego wydajności.

Dlatego właśnie tak cenię sobie testowanie alternatora na stole. Daje mi to pełną kontrolę nad warunkami testu. Mogę dokładnie obserwować zachowanie alternatora, mierzyć napięcie i prąd w kontrolowanych warunkach, co prowadzi do precyzyjnej diagnozy konkretnych usterek. Mam wtedy pewność wyniku i mogę podjąć właściwą decyzję o naprawie lub wymianie.

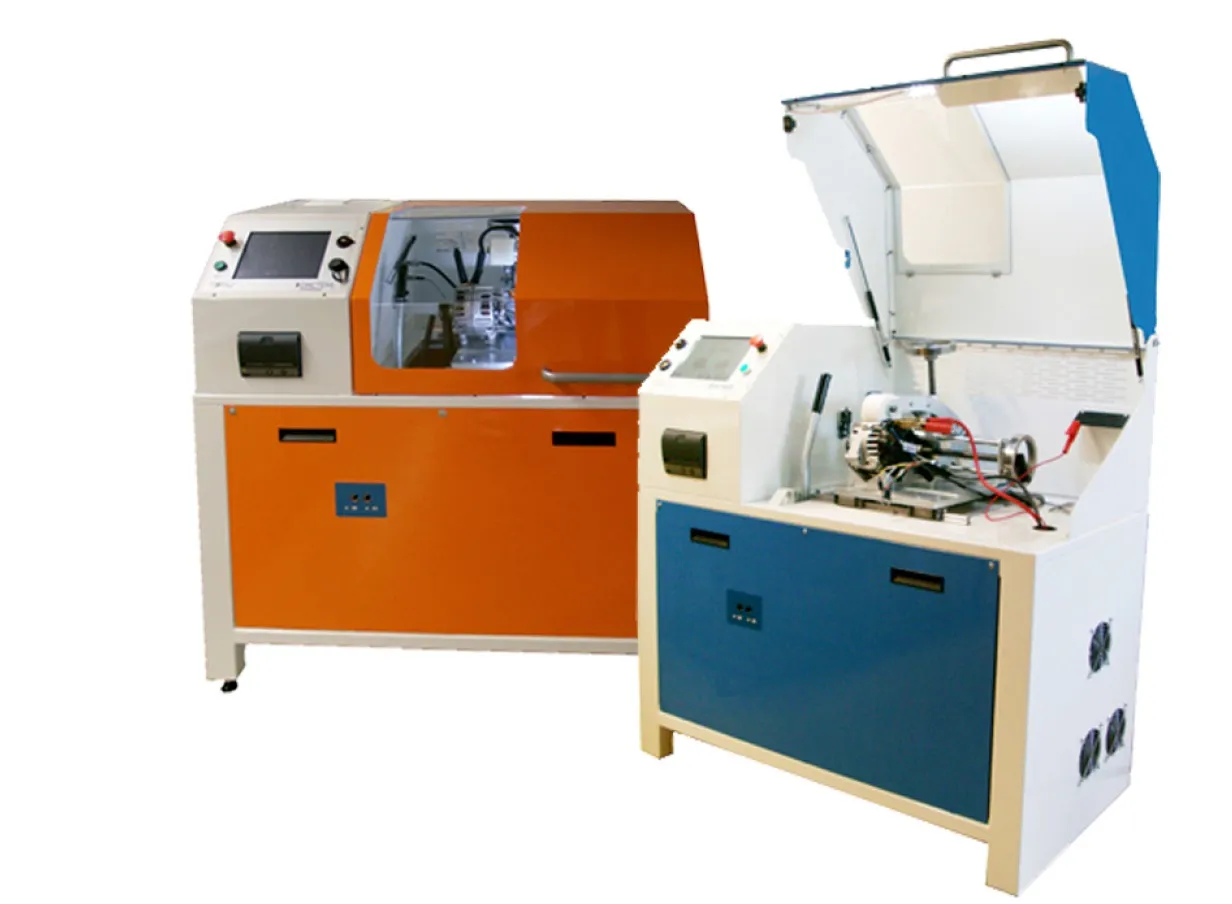

Przygotowanie stanowiska do testu alternatora

Zanim przystąpimy do właściwych pomiarów, musimy odpowiednio przygotować stanowisko. To kluczowy etap, który zapewni nie tylko wiarygodność wyników, ale przede wszystkim nasze bezpieczeństwo. Pamiętajmy, że pracujemy z prądem, więc ostrożność jest na wagę złota.

Niezbędne narzędzia i materiały

• Multimetr (miernik uniwersalny): To nasz podstawowy instrument. Musi mieć funkcję pomiaru napięcia stałego (DC), a najlepiej także prądu i testu diod.
• Akumulator 12V: Koniecznie w pełni naładowany. Posłuży jako źródło zasilania do wzbudzenia alternatora i jako obciążenie testowe.
• Przewody połączeniowe: Potrzebujemy grubych przewodów (np. rozruchowych, o przekroju min. 16 mm²) do połączenia zacisku B+ i masy. Do obwodu wzbudzenia wystarczą cieńsze.
• Źródło napędu: Najczęściej używam mocnej wiertarki (najlepiej z regulacją obrotów) z odpowiednią nasadką na śrubę koła pasowego. Można też wykorzystać mały silnik elektryczny.
• Żarówka kontrolna: Małej mocy, 12V 2-5W. Jest niezbędna do podłączenia w obwodzie wzbudzenia (zacisk D+/L).
• Obciążenie (opcjonalnie): Do testu wydajności prądowej przyda się np. żarówka H4 (55W) lub specjalny rezystor.
• Imadło lub zaciski: Niezbędne do stabilnego i bezpiecznego zamocowania alternatora na stole roboczym.
• Środki ochrony osobistej: Zawsze zakładam okulary ochronne i rękawice. Bezpieczeństwo przede wszystkim!

Wstępna inspekcja i bezpieczeństwo

• Zanim w ogóle podłączymy alternator, zawsze zaczynam od inspekcji wizualnej. Sprawdzam obudowę pod kątem pęknięć, oceniam stan koła pasowego czy nie jest uszkodzone, czy nie ma luzów. Kręcę wałkiem, aby sprawdzić swobodę obrotu łożysk nie powinny hałasować ani się zacinać. Oglądam też szczotki i pierścienie ślizgowe, szukając nadmiernego zużycia.

Kolejnym krokiem jest bezpieczne zamocowanie alternatora. Solidnie unieruchamiam go w imadle. To bardzo ważne, ponieważ podczas pracy wiertarki alternator będzie wibrował i mógłby się przemieścić. Pamiętajmy też o ogólnych zasadach bezpieczeństwa: zawsze odłączamy akumulator przed podłączeniem przewodów, unikamy zwarć i zawsze używamy środków ochrony osobistej. Prąd to nie przelewki!

Prawidłowe podłączenie alternatora do testu

Prawidłowe podłączenie alternatora to absolutna podstawa, aby uzyskać wiarygodne wyniki testu. Jeden błąd w okablowaniu może nie tylko zafałszować pomiary, ale nawet uszkodzić alternator lub akumulator. Skupmy się na tym, jak to zrobić poprawnie.

Identyfikacja zacisków alternatora

Zanim zaczniemy cokolwiek podłączać, musimy wiedzieć, z czym mamy do czynienia. Alternator ma kilka kluczowych zacisków:

• B+ (Battery Plus): To główny zacisk wyjściowy prądu ładowania. Zazwyczaj jest to gruba śruba, często oznaczona symbolem „+” lub „B+”. Łączymy go z plusem akumulatora.
• D+/L (Lampka kontrolna/Wzbudzenie): Ten zacisk służy do podłączenia lampki kontrolnej ładowania na desce rozdzielczej. Przez tę lampkę podawany jest też prąd wzbudzenia, niezbędny do uruchomienia alternatora. Zazwyczaj jest to cieńszy pin.
• Masa (Obudowa alternatora): Obudowa alternatora pełni funkcję masy. Łączymy ją z minusem akumulatora.

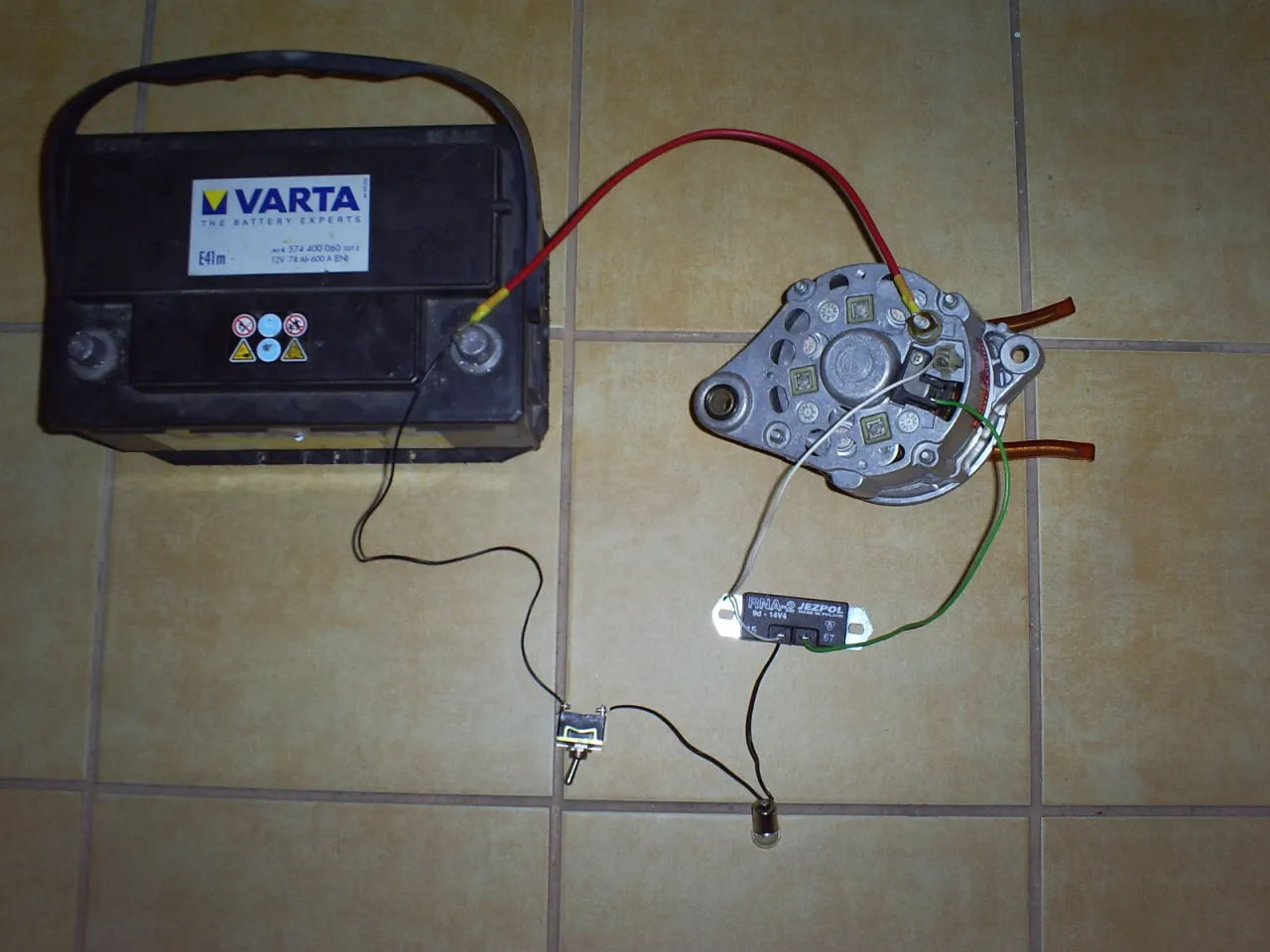

Schemat podłączenia krok po kroku

1. Zacisk B+ (ten gruby) łączymy grubym przewodem (przekrój min. 16 mm²) bezpośrednio z plusem (+) akumulatora. To połączenie musi być solidne i mieć jak najmniejszą rezystancję.
2. Obudowę alternatora (masę) łączymy również grubym przewodem z minusem (-) akumulatora. Upewnij się, że połączenie do obudowy jest czyste i zapewnia dobry kontakt.
3. Zacisk D+/L (od lampki kontrolnej) łączymy przez żarówkę 12V 2-5W z plusem (+) akumulatora. Po prawidłowym podłączeniu żarówka powinna zaświecić. To sygnał, że obwód wzbudzenia jest gotowy.

Rola żarówki kontrolnej w obwodzie wzbudzenia

Żarówka kontrolna 12V 2-5W w obwodzie wzbudzenia D+/L odgrywa kluczową rolę. Po podłączeniu alternatora do akumulatora, zanim zaczniemy go napędzać, żarówka powinna się zaświecić. Oznacza to, że prąd wzbudzenia płynie do wirnika alternatora. Kiedy alternator zacznie się obracać i osiągnie odpowiednie obroty, powinien się wzbudzić i zacząć produkować prąd. W tym momencie napięcie na zacisku D+/L powinno zrównać się z napięciem akumulatora, co spowoduje zgaśnięcie żarówki kontrolnej. Jeśli żarówka nie gaśnie po osiągnięciu obrotów, jest to pierwszy sygnał problemu z wzbudzeniem lub samym alternatorem.

Uruchomienie alternatora i pomiary

Mamy już wszystko podłączone i zabezpieczone. Teraz przyszedł czas na uruchomienie alternatora i wykonanie kluczowych pomiarów, które powiedzą nam o jego kondycji. To moment prawdy, w którym dowiemy się, czy nasze podejrzenia co do usterki są słuszne.

Napędzanie alternatora wiertarką

Do napędzania alternatora używam zazwyczaj mocnej wiertarki. Ważne jest, aby dobrać odpowiednią nasadkę, która pewnie chwyci śrubę koła pasowego. Pamiętajmy o kierunku obrotów alternator musi kręcić się w tę samą stronę, w którą obracał się w samochodzie. Docelowe obroty, które symulują pracę silnika, to około 2000-3000 RPM. Nie musimy ich mierzyć z aptekarską precyzją, ale warto dążyć do osiągnięcia stabilnych, średnio-wysokich obrotów. Kiedy alternator zacznie się obracać, obserwujmy żarówkę kontrolną D+ powinna zgasnąć.

Pomiar napięcia ładowania

Multimetr ustawiamy na pomiar napięcia DC (prądu stałego) w zakresie 20V. Sonda plusowa multimetru (czerwona) powinna być podłączona do zacisku B+ alternatora, a sonda minusowa (czarna) do masy (obudowy) alternatora. Gdy alternator jest napędzany wiertarką i żarówka D+ zgasła, odczytujemy napięcie. Prawidłowa wartość to 13,8V - 14,4V. Jeśli napięcie jest niższe niż 13,8V, alternator nie ładuje prawidłowo. Jeśli przekracza 14,8V, mamy do czynienia z przeładowaniem, co jest bardzo niebezpieczne dla akumulatora i elektroniki pojazdu.

Test pod obciążeniem

Aby sprawdzić wydajność prądową alternatora, warto przeprowadzić test pod obciążeniem. Do zacisku B+ podłączamy dodatkowe obciążenie, na przykład żarówkę H4 (55W). Podczas gdy alternator jest napędzany, a żarówka obciążająca świeci, ponownie mierzymy napięcie ładowania. Napięcie nie powinno znacząco spaść. Jeśli po podłączeniu obciążenia napięcie drastycznie spada poniżej prawidłowego zakresu (np. do 12V-13V), świadczy to o problemie z wydajnością prądową alternatora, co może wskazywać na uszkodzenie diod prostowniczych lub uzwojeń.

Interpretacja wyników i diagnostyka usterek

Po wykonaniu wszystkich pomiarów nadszedł czas na najważniejszy etap interpretację wyników. To właśnie tutaj, na podstawie zebranych danych, postawimy trafną diagnozę i dowiemy się, co dolega naszemu alternatorowi.

Jeśli podczas testu napięcie na zacisku B+ utrzymywało się w zakresie 13,8V - 14,4V, a żarówka kontrolna D+ zgasła, to możemy z dużą pewnością stwierdzić, że alternator pracuje prawidłowo, a regulator napięcia spełnia swoje zadanie.

Zbyt niskie napięcie ładowania (poniżej 13,8V)

Gdy multimetr wskazuje napięcie poniżej 13,8V, mamy problem z niedoładowaniem. Potencjalne przyczyny to:

• Uszkodzone diody w mostku prostowniczym: To bardzo częsta usterka. Uszkodzona dioda (lub kilka) powoduje, że alternator nie jest w stanie wygenerować pełnego napięcia i prądu.
• Uszkodzone uzwojenie stojana: Przerwa lub zwarcie w uzwojeniu stojana znacząco obniży wydajność alternatora.
• Niesprawny regulator napięcia: Regulator może nie podawać odpowiedniego prądu wzbudzenia, co skutkuje niskim napięciem wyjściowym.

Zbyt wysokie napięcie ładowania (powyżej 14,8V)

Napięcie powyżej 14,8V jest niezwykle niebezpieczne i jednoznacznie wskazuje na uszkodzenie regulatora napięcia. Taka sytuacja może doprowadzić do "zagotowania" akumulatora, jego trwałego uszkodzenia, a także zniszczenia wrażliwej elektroniki w pojeździe. W takim przypadku regulator napięcia bezwzględnie wymaga wymiany.

Brak wzbudzenia i niezgaszona żarówka D+

Jeśli po uruchomieniu alternatora żarówka kontrolna D+ nie gaśnie, oznacza to, że alternator się nie wzbudza lub nie produkuje prądu. Możliwe przyczyny to:

• Problem z obwodem wzbudzenia: Przerwa w przewodzie, uszkodzona żarówka kontrolna lub jej połączenie.
• Zużyte szczotki: Jeśli szczotki są zbyt krótkie lub zablokowane, nie przewodzą prądu do pierścieni ślizgowych wirnika, uniemożliwiając wzbudzenie.
• Uszkodzone pierścienie ślizgowe: Mogą być zużyte, zabrudzone lub uszkodzone, co również przerywa obwód wzbudzenia.
• Uszkodzony regulator napięcia: Regulator może być uszkodzony w taki sposób, że nie podaje prądu wzbudzenia.

Przeczytaj również: Napięcie alternatora: 13,8-14,5V? Sprawdź i uniknij awarii!

Nietypowe dźwięki podczas pracy

Jeśli podczas napędzania alternatora słyszymy nietypowe dźwięki, takie jak "wycie", zgrzytanie czy szum, najprawdopodobniej wskazują one na zużyte łożyska. W takim przypadku konieczna jest ich wymiana. Ignorowanie tego problemu może doprowadzić do zatarcia łożysk i poważniejszego uszkodzenia alternatora.

Dodatkowe testy (dla zaawansowanych)

Dla tych, którzy chcą pójść o krok dalej i dokładnie sprawdzić poszczególne komponenty alternatora, mam kilka propozycji zaawansowanych testów. Wymagają one demontażu alternatora, ale dają bardzo precyzyjny obraz stanu jego wewnętrznych części.

1. Test diod prostowniczych: Po rozłączeniu mostka prostowniczego można sprawdzić każdą diodę indywidualnie za pomocą multimetru z funkcją testu diody. Dioda powinna przewodzić prąd tylko w jedną stronę (wskazanie rezystancji w jednym kierunku, brak w drugim). Jeśli dioda przewodzi w obie strony (zwarcie) lub w żadną (przerwa), jest uszkodzona i wymaga wymiany całego mostka.
2. Test uzwojenia wirnika i stojana:
   1. Wirnik: Mierzymy rezystancję między dwoma pierścieniami ślizgowymi wirnika. Prawidłowa wartość powinna wynosić kilka omów, np. 3,8-5,4 Ω (wartość może się różnić w zależności od modelu alternatora). Następnie sprawdzamy izolację uzwojenia wirnika, mierząc rezystancję między jednym z pierścieni ślizgowych a masą wirnika (np. wałkiem). Powinna być nieskończona jeśli multimetr pokazuje jakąkolwiek wartość, oznacza to przebicie do masy.
   2. Stojan: Sprawdzamy ciągłość uzwojeń stojana (między jego wyprowadzeniami). Rezystancja powinna być bardzo niska, bliska zeru. Następnie sprawdzamy izolację uzwojeń stojana, mierząc rezystancję między wyprowadzeniami uzwojeń a rdzeniem stojana (masą). Podobnie jak w przypadku wirnika, rezystancja powinna być nieskończona. Przebicie do masy oznacza uszkodzenie izolacji.
