W elektryce samochodowej jeden zapisany kod potrafi oszczędzić godzinę zgadywania, ale tylko wtedy, gdy rozumiesz, co naprawdę pokazuje sterownik. Ten tekst wyjaśnia, jak czytać taki zapis, które kody najczęściej dotyczą zasilania, ładowania i komunikacji oraz od czego zacząć diagnozę, żeby nie wymieniać części na ślepo. W praktyce właśnie tu przydaje się skrót dtc: pomaga zawęzić obszar poszukiwań, ale nie zastępuje pomiarów i oględzin.
Najkrócej: kod podpowiada kierunek, a nie gotową diagnozę
- Kod błędu mówi, w którym obszarze sterownik wykrył problem, ale nie zawsze wskazuje winowajcę.
- W elektryce najczęściej sprawdzam zasilanie, masy, bezpieczniki, wiązkę i komunikację między modułami.
- Jednorazowy błąd po spadku napięcia bywa mniej groźny niż kod wracający od razu po skasowaniu.
- Najlepszy start to odczyt błędu, freeze frame i prosty pomiar multimetrem.
- Jeśli pojawia się kilka pozornie niezależnych usterek naraz, bardzo często źródłem jest wspólne zasilanie lub masa.
Co oznacza DTC w samochodzie i co z niego naprawdę wynika
W motoryzacji DTC to po prostu zapis usterki zarejestrowany przez sterownik. Według standardu SAE kody są znormalizowane tak, żeby mechanik lub diagnosta wiedział przynajmniej, w jakim układzie pojawił się problem. Pierwsza litera mówi o obszarze: układ napędowy, nadwozie, podwozie albo komunikacja między sterownikami. Pierwsza cyfra po literze zwykle podpowiada, czy mowa o kodzie ogólnym, czy specyficznym dla producenta.
To ważne, bo sam kod nie mówi: „wymień alternator” albo „kup nowy czujnik”. On mówi raczej: „sterownik widzi nieprawidłowe napięcie”, „brakuje sygnału” albo „obwód jest przerwany”. W elektryce taki opis jest bardzo pomocny, bo pozwala zawęzić trop do zasilania, masy, przewodu sygnałowego, bezpiecznika, przekaźnika albo samego modułu. Z mojego doświadczenia wynika, że najwięcej błędnych napraw zaczyna się wtedy, gdy ktoś traktuje kod jak wyrok zamiast wskazówki.
Jeśli więc na skanerze widzisz komunikat z rodzaju „circuit malfunction”, „low input”, „high input” albo „intermittent”, to zwykle masz do czynienia z problemem elektrycznym, a nie z czysto mechanicznym zużyciem części. Gdy już wiesz, w której rodzinie mieści się błąd, łatwiej przejść do odczytu i ocenić, czy problem jest aktywny, czy tylko zapisany w historii.
Jak odczytać kod i rozpoznać, czy trop prowadzi do elektryki

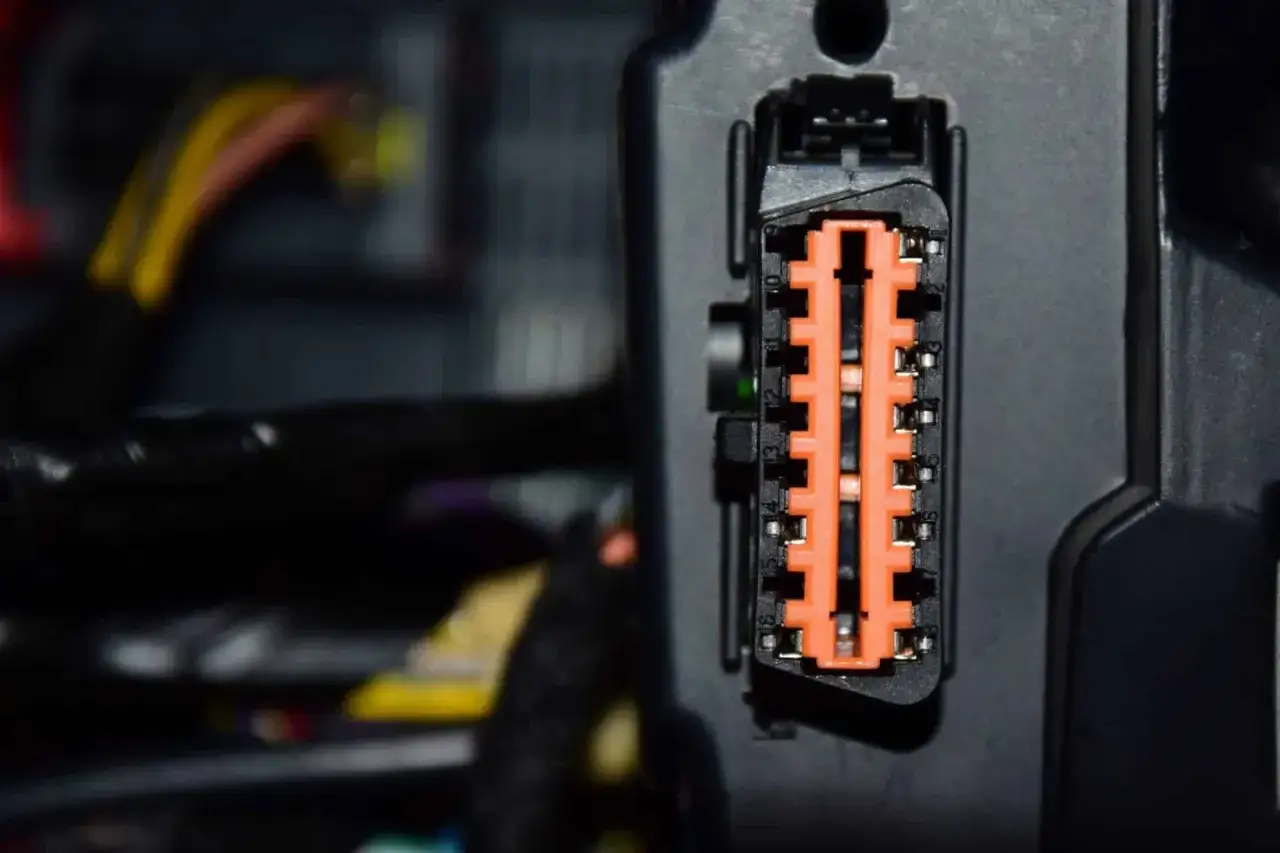

Do podstawowego odczytu wystarczy prosty interfejs OBD-II, ale sam numer kodu to dopiero początek. Ja zawsze patrzę jeszcze na freeze frame, czyli zapis warunków z chwili wykrycia usterki. Dzięki temu widzę, przy jakim napięciu, obciążeniu i temperaturze kod się pojawił. To szczególnie ważne przy problemach elektrycznych, bo te lubią ujawniać się tylko na zimno, po rozruchu, po deszczu albo przy skręceniu wiązki w konkretną stronę.
- „Voltage” zwykle kieruje mnie do akumulatora, ładowania, regulatora lub masy.
- „Circuit” sugeruje przerwę, zwarcie, skorodowaną wtyczkę albo uszkodzony przewód.
- „Low input” oznacza zbyt niski sygnał z czujnika lub obwodu.
- „High input” wskazuje na sygnał wyższy niż oczekiwany, często przez zwarcie do plusa.
- „Intermittent” to klasyka przy luźnym pinie, pękniętym przewodzie albo problemie, który ujawnia się tylko czasami.
- „Communication” albo kody z grupy U często prowadzą do magistrali CAN/LIN, zasilania modułu lub błędu któregoś sterownika.
Jeżeli kod wraca od razu po skasowaniu, traktuję go jak błąd aktywny. Jeśli pojawia się dopiero po kilku cyklach jazdy, szukam zależności z warunkami pracy: temperaturą, wibracją, obciążeniem elektrycznym i spadkiem napięcia. To zawęża pole gry, a dalej pokazuję kody, które w praktyce najczęściej prowadzą do układu zasilania i komunikacji.
Które kody najczęściej dotyczą zasilania, ładowania i komunikacji
W elektryce samochodowej szczególnie często widzę kody związane z napięciem systemowym, alternatorem i komunikacją między sterownikami. Poniższe przykłady są dobrym punktem odniesienia, bo pokazują, jak bardzo opis błędu może naprowadzić na właściwy obszar:
| Kod | Co zwykle sugeruje | Od czego zacząć sprawdzanie |
|---|---|---|
| P0560 | Nieprawidłowe napięcie systemowe | Akumulator, klemy, połączenia masowe, ładowanie |
| P0562 | Zbyt niskie napięcie instalacji | Stan akumulatora, alternator, pasek osprzętu, pobór prądu na postoju |
| P0563 | Zbyt wysokie napięcie instalacji | Regulator napięcia, alternator, przewód wzbudzenia, masa |
| P0600 | Błąd komunikacji szeregowej między modułami | Magistrala CAN/LIN, zasilanie sterowników, wtyczki, wiązka |
| P0620 | Obwód sterowania alternatorem | Obwód ładowania, bezpiecznik, przewody, sterowanie z ECU |
| P0702 | Elektryczny problem w sterowaniu skrzynią | Zasilanie i masa TCM, przekaźnik, wiązka, złącza |
Jak diagnozuję usterkę krok po kroku
Przy elektryce samochodowej najlepiej działa prosty porządek pracy. Sam kod jest ważny, ale jeszcze ważniejsze jest to, żeby nie przeskakiwać od razu do wymiany części. Zaczynam od rzeczy, które da się potwierdzić pomiarem i oględzinami:
- Odczytuję kod, zapisuję freeze frame i nie kasuję niczego, zanim nie zobaczę danych.
- Sprawdzam napięcie akumulatora na postoju. Orientacyjnie sprawny akumulator w spoczynku często pokazuje około 12,4-12,7 V.
- Uruchamiam silnik i obserwuję ładowanie. W wielu autach prawidłowy zakres to mniej więcej 13,8-14,7 V, ale zawsze patrzę na konkretny model.
- Oglądam bezpieczniki, przekaźniki, klemy i punkty masowe. Luźny styk potrafi zrobić więcej zamieszania niż uszkodzony czujnik.
- Poruszam wiązką i złączami, zwłaszcza przy silniku, skrzyni, akumulatorze i skrzynce bezpieczników. Jeśli kod pojawia się przy ruchu przewodu, trop jest bardzo mocny.
- Dopiero na końcu robię pomiary spadku napięcia, ciągłości i oporu, żeby potwierdzić, czy problem siedzi w przewodzie, złączu czy module.
Na cały ten proces w prostszych przypadkach wystarcza 15-30 minut, ale przy usterkach przerywanych i problemach sieciowych potrafi to zająć dłużej. Ja wolę poświęcić ten czas na początku niż wymieniać alternator, czujnik albo sterownik bez pewności. Po takim sprawdzeniu zwykle widać już, gdzie popełnia się najwięcej błędów.
Najczęstsze błędy, które robią więcej szkody niż sam kod
Najgorszy nawyk to kasowanie błędu zaraz po jego odczytaniu. Jeśli nie zapisałeś warunków wystąpienia, tracisz połowę informacji. Drugi klasyk to wymiana części „na próbę”, bo opis w skanerze zabrzmiał groźnie. Trzeci błąd dotyczy masy i połączeń: wiele osób sprawdza czujnik, a nie sprawdza tego, czy sterownik w ogóle ma stabilne zasilanie.
- Nie kasuję kodu przed zapisaniem freeze frame i objawów.
- Nie zakładam, że opis błędu oznacza uszkodzoną część, a nie przewód.
- Nie ignoruję korozji w kostkach, zwłaszcza po zimie i przy autach eksploatowanych w wilgoci.
- Nie pomijam akumulatora, bo słaba bateria potrafi udawać awarię kilku modułów naraz.
- Nie lekceważę błędów przerywanych, bo one często wychodzą tylko na dziurach, przy skręcie albo podczas deszczu.
Jeśli samochód traci wspomaganie, pokazuje błędy ABS, skrzyni i komunikacji jednocześnie albo gaśnie po chwili jazdy, to już nie jest moment na eksperymenty. W takich sytuacjach lepiej od razu iść w stronę profesjonalnej diagnostyki, bo wspólna przyczyna zwykle siedzi w zasilaniu, masie albo magistrali. To prowadzi do ostatniej rzeczy, którą sprawdzam, zanim uznam drogi podzespół za winnego.
Co sprawdzić, zanim uznasz sterownik albo alternator za winowajcę
W praktyce najwięcej fałszywych tropów daje założenie, że skoro pojawił się kod ładowania albo komunikacji, to od razu trzeba kupić alternator, moduł albo czujnik. Ja najpierw sprawdzam trzy rzeczy: stan akumulatora, jakość połączeń i warunki, w jakich błąd wraca. Jeśli po skasowaniu usterka pojawia się szybko, a napięcie siada przy rozruchu albo włączonych odbiornikach, problem często jest banalniejszy, niż wygląda z opisu.
- Akumulator i klemy powinny być czyste, mocno dokręcone i bez śladów utlenienia.
- Punkty masowe nie mogą być luźne ani skorodowane.
- Wiązka przy silniku, skrzyni i skrzynce bezpieczników nie powinna mieć przetarć ani zagięć.
- Przy błędach komunikacji warto sprawdzić, czy problem nie zaczyna się po spadku napięcia.
- Jeśli usterka występuje tylko po deszczu, po myjni albo po wstrząsie, szukam przerwy lub zwarcia w okablowaniu.
Jeśli dtc wraca po skasowaniu, a samochód dodatkowo pokazuje spadki napięcia albo serię pozornie niezwiązanych błędów, nie zaczynaj od wymiany najdroższego elementu. Zacznij od zasilania, mas i wiązki, bo właśnie tam najczęściej kryje się prawdziwa przyczyna. Taka kolejność oszczędza pieniądze, czas i nerwy.
