W benzynowym układzie zapłonowym cewka jest jednym z tych elementów, które potrafią narobić sporo zamieszania, zanim dadzą oczywisty objaw. Silnik zaczyna szarpać, traci moc, gorzej odpala albo wypada mu zapłon na jednym cylindrze. W tym tekście pokazuję, jak sprawdzić cewkę zapłonową w praktyce: od objawów, przez prosty test w garażu, aż po sytuacje, w których lepiej nie wymieniać części na ślepo.
Najpierw objawy, potem szybka weryfikacja i dopiero decyzja o wymianie
- Najbardziej podejrzane są wypadanie zapłonów, szarpanie pod obciążeniem i trudny rozruch.
- Najprostszy test to zamiana cewek między cylindrami i sprawdzenie, czy problem „przenosi się” razem z częścią.
- Multimetr pomaga, ale daje tylko część obrazu; dokładniejszy wynik daje test pod obciążeniem lub oscyloskop.
- Przed wymianą trzeba wykluczyć świecę, przewód, zasilanie 12 V i sygnał sterujący z ECU.

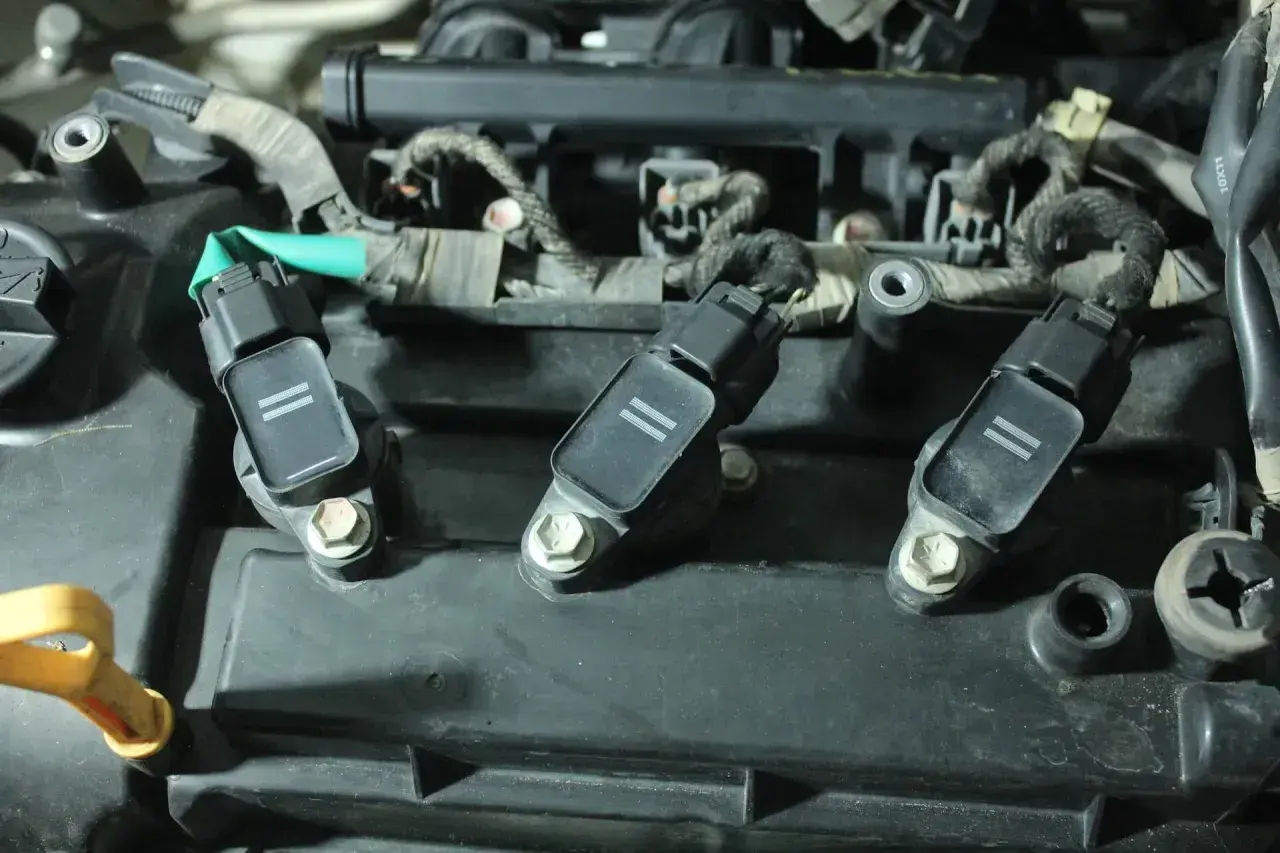

- W silnikach z cewką na świecy diagnoza wygląda inaczej niż w starszych układach z jedną cewką i rozdzielaczem.
Po czym poznaję, że winna może być cewka
Nie zaczynam od miernika, tylko od objawów. Słaba cewka bardzo często daje nierówną pracę na biegu jałowym, chwilowe szarpanie przy przyspieszaniu, spadek mocy i trudniejszy rozruch po nocy. Jeśli kontrolka silnika miga, traktuję to poważnie, bo to zwykle oznacza aktywne wypadanie zapłonów, które może szkodzić katalizatorowi.
Najbardziej typowe sygnały, które skłaniają mnie do sprawdzenia cewki, to:
- szarpanie przy mocniejszym przyspieszeniu, zwłaszcza pod obciążeniem,
- nierówna praca tylko na jednym cylindrze,
- problem, który nasila się po rozgrzaniu silnika,
- zapach niespalonego paliwa z wydechu,
- gorsza praca na LPG, gdy instalacja gazowa mocniej obnaża słaby zapłon.
W praktyce ważne jest jedno rozróżnienie: w dieslu nie ma klasycznej cewki zapłonowej, więc ten poradnik dotyczy silników benzynowych, także z instalacją LPG. Gdy objawy pasują, przechodzę dalej i wybieram metodę testu, bo od niej zależy, czy wynik będzie tylko wskazówką, czy już sensowną diagnozą.
Która metoda testu ma sens w garażu, a która w warsztacie
Ja rozdzielam diagnostykę na szybkie sprawdzenie i test, który naprawdę coś potwierdza. Sam opór uzwojenia jest użyteczny, ale nie załatwia sprawy. Cewka może wyglądać dobrze „na stole”, a pod obciążeniem przestać podawać stabilną iskrę. Bosch podaje, że taki element pracuje przy napięciu sięgającym nawet 40 000 V i znosi duże wahania temperatury, więc łatwo zrozumieć, dlaczego pomiar tylko jednego parametru bywa niewystarczający.
| Metoda | Co pokazuje | Zaleta | Ograniczenie |
|---|---|---|---|
| Zamiana cewek między cylindrami | Czy usterka „idzie” za cewką | Bardzo szybka, bez specjalnych narzędzi | Nie mówi nic o świecy, wtrysku ani kompresji |
| Multimetr | Przerwę lub zwarcie uzwojenia | Tani i dostępny w garażu | Wynik zależy od serwisówki, a bardzo niskie opory są trudne do oceny zwykłym miernikiem |
| Tester iskry | Czy cewka generuje iskrę pod obciążeniem | Bliżej realnych warunków pracy niż „iskra w powietrzu” | Wymaga ostrożności i poprawnego podłączenia |
| Oscyloskop lub tester diagnostyczny | Przebieg zapłonu, czas nasycenia i zachowanie pod obciążeniem | Najpełniejszy obraz całego układu | Wymaga sprzętu i doświadczenia |
Jeśli mam do dyspozycji tylko podstawowe narzędzia, zwykle zaczynam od zamiany cewek i testera iskry. Jeżeli pracuję przy bardziej wymagającej diagnozie, oscyloskop wygrywa, bo pokazuje nie tylko to, czy iskra jest, ale też jak zachowuje się cały obwód. To prowadzi prosto do praktycznego testu krok po kroku.
Jak sprawdzam cewkę krok po kroku
W garażu stawiam na kolejność, bo dzięki temu nie gubię się w szczegółach. Najpierw oględziny, potem proste pomiary, a dopiero na końcu głębsza diagnostyka. Takie podejście oszczędza czas i zmniejsza ryzyko, że wymienię część, która wcale nie była winna.
- Wyłączam silnik i daję mu ostygnąć. Przy cewkach nie warto pracować na gorąco, bo obudowa, złącza i przewody potrafią być naprawdę zdradliwe.
- Sprawdzam wizualnie obudowę i wtyczkę. Szukam pęknięć, śladów nadtopienia, zielonego nalotu na pinach, wilgoci, oleju i czarnych śladów przebicia. Często już tu widać problem.
- Odczytuję błędy z OBD-II. Interesują mnie przede wszystkim błędy wypadania zapłonów i błędy obwodu zapłonowego. Taki odczyt nie przesądza o winie cewki, ale zawęża pole poszukiwań.
- Zamieniam cewkę miejscami z innym cylindrem. To mój ulubiony test terenowy. Jeśli po przełożeniu usterka przechodzi na inny cylinder, mam bardzo mocny trop.
- Mierzę opór tylko po całkowitym odłączeniu cewki od instalacji. Przy rezystancji sprawdzam wartości z dokumentacji konkretnego modelu, bo uniwersalne liczby bywają mylące. Sam wynik traktuję jako wskazówkę, nie wyrok.
- Robię test iskry pod obciążeniem. Tester iskry jest sensowniejszy niż przypadkowe sprawdzanie „na powietrzu”. Cewka może jeszcze przeskoczyć iskrę bez obciążenia, a pod ciśnieniem już nie da rady.
- Na końcu sprawdzam zasilanie i sterowanie. Jeśli cewka wygląda dobrze, mierzę obecność 12 V, jakość masy i sygnał sterujący z ECU. Często to tu kryje się właściwa przyczyna.
Warto pamiętać o bezpieczeństwie. Układ zapłonowy pracuje przy bardzo wysokim napięciu, więc nie dotykam wyprowadzeń „na próbę” i nie prowadzę testów bez odpowiedniego odseparowania części od instalacji. Jeżeli cewka przerywa tylko po rozgrzaniu, nie ignoruję też temperatury pracy, bo mikropęknięcia i przebicia często wychodzą właśnie wtedy, gdy element zrobi się gorący. Sam test to za mało, jeśli później nie porównam wyniku z resztą układu, dlatego przechodzę dalej do rozróżnienia winowajców.
Jak odróżniam awarię cewki od świecy, przewodu albo wtrysku
To jest moment, w którym wielu kierowców popełnia kosztowny błąd. Objaw podobny do uszkodzonej cewki może dawać też zużyta świeca, przewód wysokiego napięcia, problem z wtryskiem albo nawet słabe zasilanie samej cewki. Ja zawsze patrzę na to, czy usterka trzyma się jednego cylindra, czy zmienia miejsce po zamianie części.
| Co widzę w aucie | Co to zwykle sugeruje |
|---|---|
| Po zamianie cewki problem „przechodzi” na inny cylinder | Cewka jest bardzo podejrzana |
| Usterka zostaje na tym samym cylindrze mimo przełożenia cewki | Sprawdzam świecę, wtryskiwacz, kompresję i gniazdo |
| Silnik szarpie głównie przy mocnym obciążeniu | Słaby zapłon, przebicie lub problem z cewką pod obciążeniem |
| Problem pojawia się po deszczu lub na wilgotnym silniku | Przebicie na obudowie, wtyczce albo przewodzie |
| Cały silnik pracuje ospale i nierówno na wszystkich cylindrach | Nie zakładam od razu awarii cewki; sprawdzam zasilanie, masy i sterowanie |
W silnikach z jedną cewką i przewodami wysokiego napięcia zawsze oglądam też kopułkę i palec rozdzielacza, jeśli taki układ jeszcze występuje. Z kolei przy cewkach na świecach problem bardzo często leży w samej świecy albo w jej gnieździe, zwłaszcza gdy do środka dostaje się olej z uszczelki pokrywy zaworów. To prowadzi do kolejnej rzeczy, czyli błędów pomiarowych, które psują całą diagnozę.
Najczęstsze błędy przy pomiarze, które psują wynik
Najgorsze, co można zrobić, to oprzeć się na jednym pomiarze i od razu zamawiać część. Z cewkami elektryka lubi robić psikusa, bo układ może zachowywać się dobrze na postoju, a źle podczas pracy silnika. Dlatego pilnuję kilku zasad.
- Nie mierzę oporu bez pełnego odłączenia cewki. Inaczej wynik może być zafałszowany przez resztę instalacji.
- Nie ufam ślepo uniwersalnym wartościom. Każda cewka ma swoje parametry i trzeba je porównać z dokumentacją konkretnego modelu.
- Nie wyciągam wniosków tylko z pomiaru statycznego. Cewka może mieć poprawny opór, a i tak nie działać pod obciążeniem.
- Nie pomijam zasilania i masy. Brak 12 V albo słaby styk potrafią udawać uszkodzoną cewkę.
- Nie sprawdzam tylko jednej części układu. Świeca, wtyczka, przewód i wtrysk też mogą wywołać identyczne objawy.
- Nie pracuję przy przypadkowo rozpiętej instalacji na pracującym silniku. To nie tylko ryzyko błędu, ale też realne zagrożenie dla elektroniki i dla dłoni.
Przy bardzo małych oporach zwykły multimetr daje wynik orientacyjny, a nie laboratoryjny. Jeśli ktoś oczekuje od niego absolutnej pewności, szybko się rozczaruje. Ja traktuję taki pomiar jako filtr wstępny, po którym i tak sprawdzam zachowanie cewki w realnych warunkach pracy. Gdy wynik nadal nie jest jednoznaczny, idę dalej i sprawdzam cały obwód, a nie tylko samą część.
Co sprawdzam, gdy cewka wygląda dobrze, a silnik nadal pracuje nierówno
Jeżeli cewka przechodzi testy, nie zamykam tematu. W praktyce bardzo często winny jest któryś z elementów współpracujących z zapłonem albo sama instalacja elektryczna. Najrozsądniej iść po kolei, bo wtedy łatwo wyłapać prawdziwą przyczynę bez kosztownego strzelania częściami.
- świecę zapłonową i jej przerwę elektrodową,
- stan złącza cewki i przewodów zasilających,
- sygnał sterujący z ECU,
- masę silnika i spadki napięcia,
- nieszczelność dolotu, która rozstraja mieszankę,
- pracę wtryskiwacza na podejrzanym cylindrze.
W silnikach z dużym przebiegiem czasem ma sens wymiana całego kompletu cewek, ale tylko wtedy, gdy reszta elementów ma podobny wiek i auto pracuje w trudnych warunkach. Jeśli uszkodzona jest wyłącznie jedna cewka, zwykle wymieniam tylko tę jedną. Po montażu sprawdzam jeszcze raz błędy i krótką jazdę próbną, bo dopiero wtedy widać, czy układ działa stabilnie pod obciążeniem. Właśnie taki finał daje najwięcej pewności, że naprawa była trafiona, a nie przypadkowa.
Najrozsądniejsza kolejność jest prosta: objawy, zamiana cewek, test pod obciążeniem, a dopiero potem wymiana. Jeśli po tym nadal nie ma pewności, nie zgaduję, tylko wracam do zasilania, świecy i sygnału sterującego, bo tam bardzo często ukrywa się właściwy problem. Taka diagnostyka jest szybsza i tańsza niż wymiana części na chybił trafił, a przy okazji uczy dokładnie tego, co w elektryce samochodowej ma największe znaczenie: logicznego sprawdzania całego układu, nie pojedynczego elementu.
