Jak podłączyć obrotomierz uniwersalny? Poradnik krok po kroku

Miłosz Ziółkowski .

28 kwietnia 2026

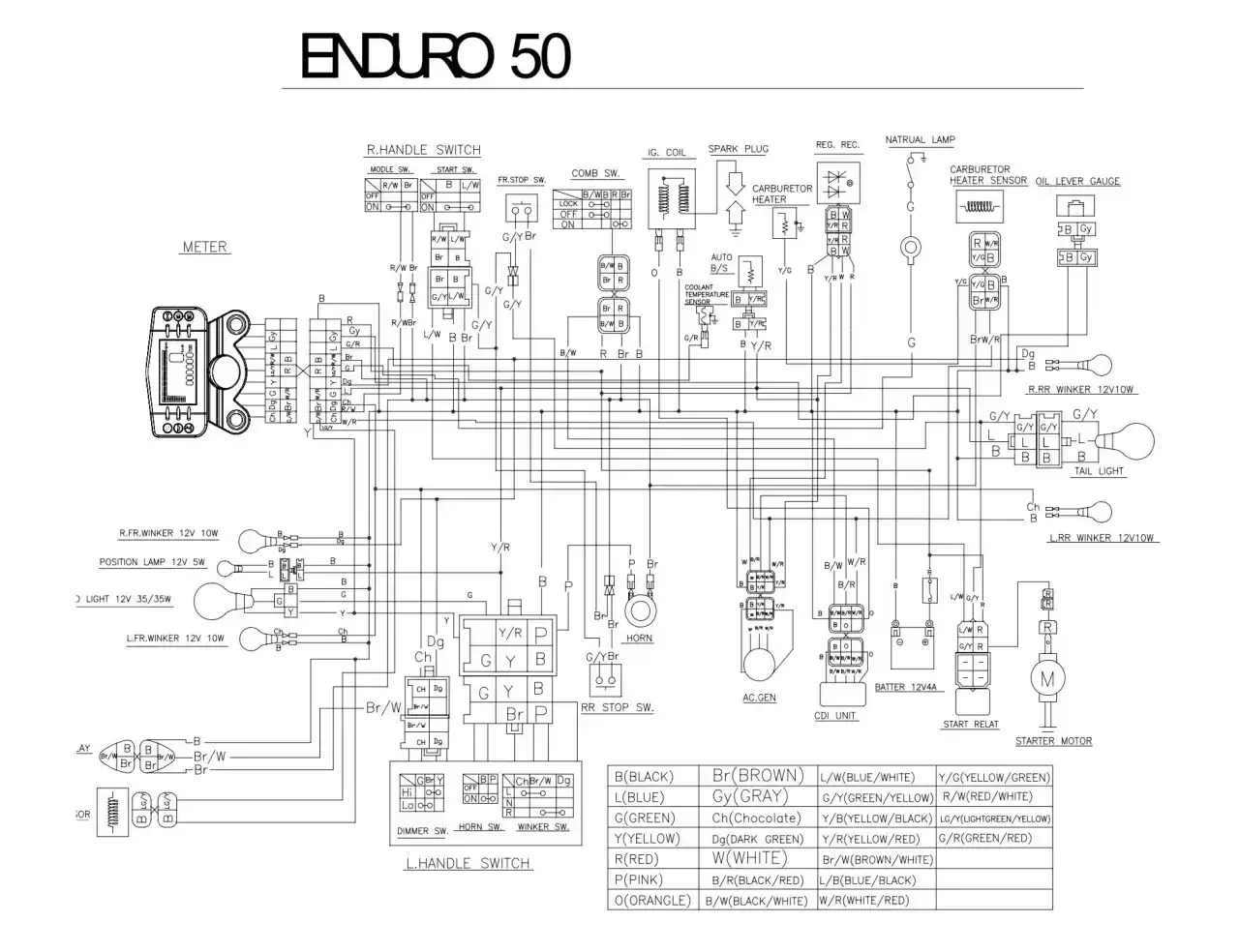

Schemat ENDURO 50: jak podłączyć obrotomierz uniwersalny. Widać tu połączenia elektryczne, w tym do licznika (METER) i innych elementów.

Uniwersalny obrotomierz da się podłączyć w większości aut, ale tylko wtedy, gdy dobrze rozpozna się źródło sygnału, zasilanie po stacyjce i masę. Poniżej pokazuję, jak podłączyć obrotomierz uniwersalny bez zgadywania, jak ustawić liczbę cylindrów i co zrobić, gdy wskazówka skacze albo pokazuje połowę rzeczywistych obrotów. To temat z pozoru prosty, ale w elektryce właśnie detale robią największą różnicę.

Najważniejsze zasady podłączenia uniwersalnego obrotomierza

  • Czerwony przewód podłączam do plusa po stacyjce, a czarny do czystej, pewnej masy.
  • Zielony przewód musi trafić w prawidłowy sygnał obrotów, a nie w przypadkowy kabel z komory silnika.
  • W benzynie najczęściej działa punkt przy cewce lub wyjściu tach, w dieslu zwykle potrzebny jest alternator z wyjściem W albo interfejs.
  • Biały przewód odpowiada za podświetlenie i podpinam go do obwodu lamp deski lub ściemniacza.
  • Jeśli wskazanie jest dwa razy za wysokie albo za niskie, najpierw sprawdzam ustawienie cylindrów, dopiero później sam licznik.
  • Przewód sygnałowy prowadzę z dala od kabli zapłonowych, bo zakłócenia potrafią zrujnować cały montaż.

Skąd bierze się sygnał obrotów

Uniwersalny obrotomierz nie „widzi” obrotów sam z siebie. On liczy impulsy, więc wszystko sprowadza się do tego, z którego miejsca w instalacji elektrycznej taki impuls pobierze. W praktyce wybór źródła sygnału decyduje o tym, czy licznik pokaże realne obroty, czy zacznie żyć własnym życiem.

Ja zawsze zaczynam od ustalenia typu zapłonu lub układu sterowania silnikiem. W starszej benzynie sygnał zwykle bierze się z minusa cewki zapłonowej. W nowszych autach częściej lepszy jest dedykowany pin tach albo wyjście ECU. W dieslu sytuacja jest prostsza tylko z pozoru, bo tu często trzeba korzystać z alternatora, a nie z klasycznego zapłonu.

Źródło sygnału Kiedy ma sens Na co uważać
Minus cewki zapłonowej Klasyczna benzyna z rozdzielaczem lub prostym układem zapłonowym Nie mylić z przewodem wysokiego napięcia; sygnał ma być z zacisku sterującego
Wyjście tach / ECU Nowocześniejsze benzyny, układy DIS, niektóre silniki z cewkami indywidualnymi Trzeba sprawdzić, czy licznik akceptuje poziom napięcia i liczbę impulsów
Przewód WN z klamrą indukcyjną Gdy producent przewidział taki sposób odczytu Kierunek klamry i zakłócenia mają duże znaczenie, a przewód musi być dobrze poprowadzony
Wyjście W alternatora Diesel, szczególnie starsze konstrukcje Nie każdy alternator ma taki pin, a odczyt zwykle wymaga kalibracji
Czujnik wału lub flywheel z interfejsem Specjalne projekty, maszyny, nietypowe silniki To najdokładniejsze, ale też najbardziej wymagające rozwiązanie

Jeżeli mam w aucie kilka opcji, wybieram zawsze tę, którą producent licznika opisuje jako najbezpieczniejszą dla danego układu. To oszczędza czas, bo potem nie trzeba ratować wskazań korektą „na ślepo”. Gdy sygnał jest już wybrany, można przejść do przygotowania montażu.

Co przygotować przed montażem

W dobrym montażu wygrywa nie odwaga, tylko porządek. Zanim zacznę ciąć przewody, sprawdzam, czy mam dostęp do schematu konkretnego obrotomierza i czy wiem, którędy poprowadzę wiązkę przez grodź. Na prostym aucie benzynowym robię to zwykle w 30-60 minut, a przy dieslu albo przy układzie z kalibracją raczej liczę 1-2 godziny.

  • multimetr do sprawdzenia plusa po stacyjce, masy i ewentualnego sygnału,
  • zaciskarkę albo lutownicę, jeśli chcę zrobić połączenie porządnie,
  • koszulki termokurczliwe lub dobre złącza izolowane,
  • gumową przelotkę do przejścia przez grodź, najlepiej fabryczny przepust,
  • opaski do uporządkowania wiązki,
  • mały bezpiecznik, jeśli producent obrotomierza nie przewidział własnego zabezpieczenia,
  • latarkę i trochę cierpliwości, bo najwięcej czasu zabiera dostęp do tylnej części deski.

Ja wolę poświęcić kilka minut więcej na przygotowanie niż potem szukać przerwanego przewodu pod deską. Kiedy wszystko jest pod ręką, przechodzę do samego podłączania.

Jak podłączam przewody krok po kroku

W większości uniwersalnych modeli układ jest podobny: czerwony przewód zasila licznik, czarny odpowiada za masę, biały za podświetlenie, a zielony za sygnał obrotów. Kolory mogą się różnić, ale logika pozostaje ta sama, więc zawsze sprawdzam instrukcję konkretnego modelu przed pierwszym podłączeniem.

  1. Odłączam minus akumulatora. To podstawowy ruch, który chroni elektronikę i palce.
  2. Mocuję obrotomierz w miejscu dobrze widocznym z pozycji kierowcy, ale tak, żeby przewody dało się poprowadzić bez ostrych załamań.
  3. Czerwony przewód łączę z plusem po stacyjce, czyli z punktem, na którym pojawia się napięcie dopiero po przekręceniu kluczyka na zapłon.
  4. Czarny przewód podpinam do czystej, odtłuszczonej masy. Najlepiej sprawdza się metalowy punkt na karoserii albo bezpośrednio masa instalacji, a nie przypadkowa śruba pod plastikiem.
  5. Biały przewód łączę z obwodem podświetlenia deski lub lamp pozycyjnych, jeśli licznik ma świecić razem z resztą zegarów.
  6. Zielony przewód prowadzę do źródła sygnału obrotów. Jeśli to benzyna z klasyczną cewką, biorę sygnał z odpowiedniego zacisku sterującego. Jeśli to diesel, sprawdzam alternator i wyjście W albo stosuję interfejs zgodny z licznikiem.
  7. Izoluję i porządkuję wiązkę, a przewód sygnałowy prowadzę z dala od kabli zapłonowych i cewek, żeby ograniczyć zakłócenia.
  8. Zakładam gumową przelotkę w miejscu przejścia przez blachę. Bez tego przewód potrafi się przetrzeć szybciej, niż wielu kierowców zakłada.
  9. Podłączam akumulator dopiero wtedy, gdy wszystkie połączenia są pewne i nic nie wisi luzem.

Jeśli licznik ma klamrę indukcyjną, montuję ją dokładnie tak, jak przewiduje producent, bo tutaj kierunek i położenie mają znaczenie. Po samym podłączeniu jeszcze niczego nie uznaję za skończonego, bo teraz najważniejsze staje się ustawienie i kalibracja.

Jak ustawić cylindry i skalibrować wskazanie

To właśnie tutaj najczęściej wychodzą błędy. Sam montaż elektryczny może być poprawny, ale jeśli licznik jest ustawiony na złą liczbę cylindrów albo zły typ sygnału, wskazówka będzie przekłamywać. Nie zgaduję tutaj „na oko” - sprawdzam ustawienie od razu po pierwszym uruchomieniu.

W wielu obrotomierzach z tyłu obudowy znajduje się przełącznik albo przycisk CYL. W jednych modelach ustawiam liczbę cylindrów przed podaniem zasilania, w innych zmieniam ją przyciskiem już po włączeniu zapłonu. Najbezpieczniej jest zacząć od realnej liczby cylindrów silnika i dopiero porównać odczyt z rzeczywistością.

Objaw Co zwykle oznacza Co robię
Wskazanie jest dwa razy za wysokie Zły wybór liczby cylindrów albo niewłaściwy punkt sygnału Sprawdzam ustawienie CYL i wracam do właściwego źródła impulsu
Wskazanie jest dwa razy za niskie Ten sam problem, tylko w drugą stronę Koryguję ustawienie i porównuję z pewnym źródłem odniesienia
Wskazówka skacze na wolnych obrotach Zakłócenia, słaba masa albo przewód sygnałowy prowadzony zbyt blisko zapłonu Poprawiam masę i trasę przewodu, a dopiero potem ruszam ustawienia
Na dieslu wszystko „odpływa” przy wyższych obrotach Brak kalibracji dla alternatora albo zły punkt odczytu Weryfikuję wyjście W i, jeśli trzeba, stosuję interfejs

Do kontroli używam testera OBD, jeśli auto go ma, albo innego pewnego źródła obrotów. Samo „wydaje mi się” niewiele tu daje. Gdy odczyt się zgadza na biegu jałowym i przy wyższych obrotach, wiem, że instalacja jest bliska końca. Teraz trzeba tylko dopasować sposób podłączenia do konkretnego silnika.

Benzyna, diesel i zapłon bezrozdzielaczowy nie podłączają się tak samo

W klasycznej benzynie sprawa jest najprostsza. Jeżeli układ ma pojedynczą cewkę i rozdzielacz, sygnał najczęściej biorę z minusa cewki albo z oznaczonego zacisku tach. W wielu autach to działa od razu, o ile masa i zasilanie są zrobione porządnie.

W układach DIS i COP, czyli z zapłonem bezrozdzielaczowym albo cewkami na świecach, trzeba być ostrożniejszym. Nie podłączam się do przypadkowej cewki „byle gdzie”, jeśli producent licznika wskazuje konkretny punkt tach. W niektórych systemach sygnał jest poprawny tylko z wyjścia ECU albo z jednej, określonej cewki.

Diesel jest osobnym przypadkiem. Tu często korzystam z alternatora, a dokładniej z wyjścia W, ale nie każdy alternator je ma. Jeśli go nie ma, trzeba użyć interfejsu albo licznika przewidzianego do takiego źródła sygnału. Właśnie dlatego w dieslu dużo ważniejsza od samego podłączenia jest późniejsza kalibracja, bo przełożenie paska i liczba biegunów alternatora potrafią mocno zmienić wynik.

Jeśli licznik ma klamrę indukcyjną, zakładam ją na przewód zapłonowy zgodnie ze strzałką na obudowie. To rozwiązanie bywa wygodne, bo nie wymaga wpinania się elektrycznie w sam układ zapłonowy, ale i tak trzeba zadbać o poprawny montaż i odpowiedni dystans od innych przewodów. To właśnie różnica między montażem „żeby działało” a montażem, który działa stabilnie.

Najczęstsze błędy, przez które obrotomierz kłamie

Po latach grzebania przy instalacjach widzę ten sam zestaw pomyłek. Większość z nich nie wynika z uszkodzenia zegara, tylko z pośpiechu przy podłączaniu. Jeśli ktoś próbuje oszczędzić dziesięć minut na montażu, później potrafi spędzić godzinę na szukaniu przyczyny dziwnych odczytów.

  • Słaba masa - licznik dostaje zakłócenia i wskazówka zaczyna drgać.
  • Plus wzięty nie po stacyjce - obrotomierz zostaje pod napięciem nie wtedy, kiedy trzeba, albo zachowuje się nieprzewidywalnie.
  • Sygnał pobrany z niewłaściwego miejsca - najgorszy klasyk, zwłaszcza przy cewkach i układach bez rozdzielacza.
  • Przewód sygnałowy prowadzony obok kabli WN - efekt to zakłócenia, skacząca wskazówka i brak spokoju.
  • Brak ustawienia cylindrów - licznik pokazuje pół albo dwa razy za dużo.
  • Brak przelotki w grodzi - mechanicznie niby wszystko działa, ale przewód po czasie się przeciera.

Jeżeli mam wybrać jeden punkt kontrolny, który najczęściej ratuje sytuację, to jest nim masa. Dobra masa i poprawnie poprowadzony przewód sygnałowy rozwiązują zaskakująco dużo problemów. A gdy już wszystko siedzi na swoim miejscu, zostaje tylko spokojny test końcowy.

Co sprawdzam po pierwszym uruchomieniu, żeby montaż miał sens

Po włączeniu zapłonu patrzę najpierw na podstawowe rzeczy: czy licznik się budzi, czy podświetlenie działa razem z deską i czy wskazówka nie drży bez powodu. Potem odpalam silnik i obserwuję, czy odczyt jest stabilny na biegu jałowym. Jeśli wszystko wygląda równo, lekko podnoszę obroty i porównuję wskazanie z pewnym źródłem, najlepiej z diagnostyką albo zewnętrznym tachometrem.

Jeśli różnica jest wyraźna, nie kombinuję na chybił trafił. Najpierw wracam do punktu sygnału, potem do ustawienia cylindrów, a dopiero na końcu do samego miejsca montażu. W praktyce to oszczędza więcej czasu niż wielokrotne rozbieranie tej samej osłony.

Przy dieslu kontroluję dodatkowo, czy wskazanie nie odpływa po włączeniu odbiorników elektrycznych i czy alternator daje stabilny sygnał. Gdy obrotomierz działa poprawnie na zimnym i rozgrzanym silniku, wiem, że instalacja została zrobiona tak, jak trzeba. Jeśli chcesz mieć pewność na dłużej, trzymaj się jednej zasady: sygnał bierz z właściwego miejsca, przewody prowadź czysto, a ustawienia nie zostawiaj „na później”.

FAQ - Najczęstsze pytania

W klasycznej benzynie sygnał najczęściej bierze się z minusa cewki zapłonowej. W nowszych autach z układami DIS/COP szukaj dedykowanego pinu "tach" lub wyjścia z ECU. Zawsze sprawdź instrukcję obrotomierza i schemat auta.
W dieslu często sygnał pobiera się z wyjścia "W" alternatora. Jeśli alternator nie ma takiego wyjścia, konieczne może być zastosowanie interfejsu lub obrotomierza przystosowanego do innego źródła sygnału, np. z czujnika wału.
Najpierw sprawdź masę – słaba masa to częsta przyczyna zakłóceń. Upewnij się, że przewód sygnałowy nie jest prowadzony obok kabli zapłonowych. Następnie zweryfikuj ustawienie liczby cylindrów w obrotomierzu, to najczęstsza przyczyna błędnych wskazań.
Nie musi, ale jest to zalecane dla spójności. Biały przewód obrotomierza podłącz do obwodu podświetlenia deski rozdzielczej lub lamp pozycyjnych, aby podświetlenie włączało się razem z innymi zegarami i było regulowane ściemniaczem.
Najczęstsze błędy to słaba masa, sygnał pobrany z niewłaściwego miejsca (np. z przypadkowej cewki), brak ustawienia liczby cylindrów, prowadzenie przewodu sygnałowego obok kabli wysokiego napięcia oraz brak przelotki w grodzi, co prowadzi do przetarcia przewodu.
