Podłączenie obrotomierza w samochodzie, zwłaszcza w silnikach Diesla, może wydawać się skomplikowane, ale z odpowiednią wiedzą i narzędziami jest to zadanie do wykonania. W tym kompleksowym poradniku pokażę Ci krok po kroku, jak podłączyć obrotomierz, czerpiąc sygnał z alternatora, a także jak rozwiązać typowe problemy i precyzyjnie skalibrować urządzenie. Przygotuj się na solidną dawkę praktycznych wskazówek!
Podłączanie obrotomierza do alternatora kompletny poradnik dla silników Diesla
- W silnikach Diesla obrotomierz najczęściej czerpie sygnał z zacisku "W" alternatora, który generuje impulsy proporcjonalne do obrotów.
- Jeśli alternator nie posiada fabrycznego wyjścia "W", można je dorobić (wymaga doświadczenia) lub skorzystać z alternatywnych źródeł sygnału, np. z ECU.
- Do podłączenia obrotomierza potrzebne są cztery przewody: sygnałowy (do "W"), zasilający (+12V po stacyjce), masowy (GND) oraz opcjonalnie podświetlenie.
- Niezbędna jest kalibracja obrotomierza po montażu, aby zapewnić dokładność wskazań, uwzględniając specyfikę alternatora i przełożenia.
- Typowe problemy, takie jak brak wskazań, drganie wskazówki czy błędne wartości, najczęściej wynikają z niewłaściwej kalibracji, luźnych połączeń lub zakłóceń elektrycznych.
- Wybierz obrotomierz dedykowany do Diesla lub uniwersalny z możliwością szerokiej kalibracji.
Zastanawiasz się, dlaczego w silnikach Diesla obrotomierz często czerpie sygnał właśnie z alternatora? Otóż, w przeciwieństwie do silników benzynowych, diesle nie posiadają cewki zapłonowej, która w tych drugich jest standardowym źródłem impulsów dla obrotomierza. W silniku wysokoprężnym to zacisk "W" alternatora staje się naszym głównym, a często jedynym, praktycznym źródłem sygnału. Dostarcza on sygnał prądu przemiennego (AC), którego częstotliwość jest wprost proporcjonalna do prędkości obrotowej silnika. To eleganckie i sprawdzone rozwiązanie, które pozwala na precyzyjne monitorowanie obrotów.
Zacisk "W" na alternatorze to specjalne wyprowadzenie, które pełni kluczową funkcję w kontekście obrotomierzy. Generuje on sygnał AC o częstotliwości proporcjonalnej do obrotów silnika, zanim prąd zostanie wyprostowany przez mostek diodowy alternatora. Jak go zidentyfikować? Często jest on oznaczony jako "W", "D+", "AUX", choć zdarza się, że nie ma żadnego opisu. Zazwyczaj jest to pojedynczy, cienki przewód, który nie jest w żaden sposób związany z regulatorem napięcia. Jeśli masz wątpliwości, zawsze warto zajrzeć do schematu elektrycznego pojazdu to najpewniejsze źródło informacji.
Zanim przystąpisz do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i materiały. Oto lista, którą przygotowałem na podstawie mojego doświadczenia:
- Multimetr (niezbędny do sprawdzenia sygnału i napięć)
- Podstawowe narzędzia (śrubokręty, klucze)
- Obcinaczki do przewodów
- Zaciskarka do konektorów
- Taśma izolacyjna lub koszulki termokurczliwe
- Lutownica i cyna (jeśli planujesz dorabiać wyjście "W" w alternatorze)
- Dodatkowy przewód elektryczny (o odpowiednim przekroju)
- Bezpiecznik 1A i oprawka bezpiecznika
Pamiętaj o bezpieczeństwie! Zawsze odłącz ujemną klemę akumulatora przed rozpoczęciem jakichkolwiek prac przy instalacji elektrycznej pojazdu. To minimalizuje ryzyko zwarć i uszkodzenia podzespołów. Pracuj w dobrze oświetlonym miejscu i upewnij się, że masz stabilną pozycję.
Podłączanie obrotomierza: instrukcja krok po kroku

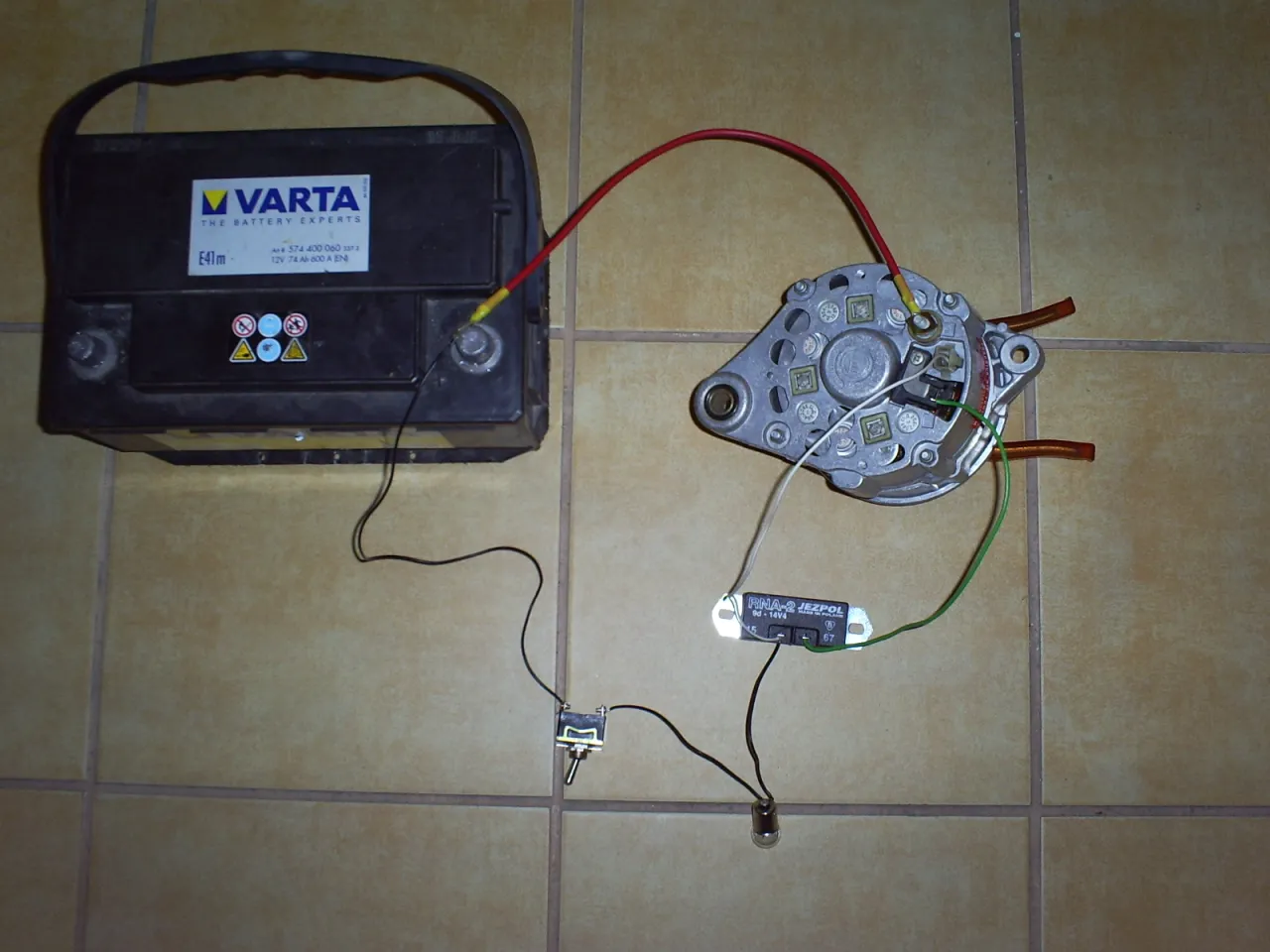

Zacznijmy od najważniejszego zlokalizowania zacisku "W" na Twoim alternatorze. Jak już wspomniałem, może być oznaczony jako "W", "D+" lub "AUX", ale czasem jest to po prostu cienki przewód wychodzący z obudowy, niezwiązany z grubymi przewodami zasilającymi czy regulatorem napięcia. Jeśli masz schemat elektryczny swojego pojazdu, to jest to najlepszy moment, aby z niego skorzystać. W przypadku braku oznaczeń lub wątpliwości, warto poszukać informacji w internecie dla konkretnego modelu alternatora lub pojazdu. Upewnij się, że masz pewność co do identyfikacji tego zacisku, zanim przejdziesz dalej.
Teraz przejdźmy do konkretów, czyli podłączenia przewodów obrotomierza. Standardowy obrotomierz wymaga podłączenia co najmniej czterech przewodów:
- Przewód sygnałowy (do zacisku "W" alternatora): To najważniejsze połączenie. Poprowadź przewód od zacisku "W" alternatora do wejścia sygnałowego (zazwyczaj oznaczonego jako "SIG", "RPM" lub "W") w obrotomierzu. Upewnij się, że połączenie jest solidne i dobrze zaizolowane. Jeśli alternator nie ma fabrycznego zacisku "W", musisz go dorobić lub poszukać alternatywnego źródła sygnału, o czym opowiem za chwilę.
- Przewód zasilający (+12V po stacyjce): Ten przewód dostarcza zasilanie do obrotomierza. Podłącz go do źródła napięcia +12V, które pojawia się dopiero po przekręceniu kluczyka w stacyjce (np. zasilanie radia lub innego obwodu akcesoriów). Niezwykle ważne jest zabezpieczenie tego obwodu dodatkowym bezpiecznikiem 1A. To ochroni obrotomierz i instalację pojazdu przed ewentualnymi przeciążeniami.
- Przewód masowy (GND): Podłącz ten przewód do solidnego punktu masowego karoserii pojazdu. Upewnij się, że połączenie jest czyste i zapewnia dobry kontakt elektryczny. Możesz również podłączyć go bezpośrednio do ujemnego bieguna akumulatora, jeśli to wygodniejsze i bezpieczniejsze.
- Przewód podświetlenia (opcjonalnie): Jeśli Twój obrotomierz ma podświetlenie, podłącz ten przewód do obwodu podświetlenia deski rozdzielczej. Dzięki temu podświetlenie obrotomierza będzie włączać się i wyłączać razem z resztą oświetlenia wnętrza pojazdu.
Po wykonaniu połączeń elektrycznych, kluczowe jest profesjonalne i bezpieczne poprowadzenie przewodów. Oto kilka wskazówek, które zawsze stosuję:
- Unikaj ostrych krawędzi: Prowadź przewody w taki sposób, aby nie ocierały się o metalowe elementy karoserii czy ostre krawędzie, które mogłyby uszkodzić izolację.
- Stosuj peszle ochronne: W miejscach, gdzie przewody są narażone na uszkodzenia mechaniczne lub wysoką temperaturę (np. w komorze silnika), użyj peszli ochronnych.
- Solidne mocowanie: Zabezpiecz przewody opaskami zaciskowymi (trytytkami) do istniejącej wiązki elektrycznej pojazdu lub do stabilnych elementów konstrukcyjnych. Zapobiegnie to ich luźnemu zwisaniu, plątaniu się i ewentualnym uszkodzeniom.
- Izolacja: Upewnij się, że wszystkie połączenia są starannie zaizolowane taśmą izolacyjną lub koszulkami termokurczliwymi, aby zapobiec zwarciom i korozji.
Po zakończeniu instalacji i podłączeniu akumulatora, czas na pierwsze uruchomienie pojazdu. Zwróć uwagę na reakcję obrotomierza. Czy wskazówka porusza się płynnie? Czy nie ma żadnych niepokojących sygnałów, takich jak dym, zapach spalenizny czy nietypowe dźwięki? Jeśli wszystko wydaje się w porządku, możemy przejść do kolejnych etapów, w tym kalibracji.
Brak wyjścia "W" w alternatorze? Sprawdź te rozwiązania
Co zrobić, gdy Twój alternator nie posiada fabrycznego wyjścia "W"? To częsty problem, zwłaszcza w starszych modelach. Jednym z rozwiązań jest samodzielne dorobienie takiego wyjścia. Proces ten wymaga rozebrania alternatora i przylutowania przewodu bezpośrednio do jednego z wyprowadzeń uzwojenia stojana, zanim prąd trafi na mostek prostowniczy (diody). Muszę jednak podkreślić, że jest to zadanie dla osób z doświadczeniem w elektromechanice. Niewłaściwe wykonanie może doprowadzić do uszkodzenia alternatora, a nawet pożaru. Jeśli nie czujesz się na siłach, lepiej poszukać alternatywnych metod lub zlecić to profesjonaliście.
Na szczęście, istnieją alternatywne źródła sygnału dla obrotomierza, jeśli dorabianie wyjścia "W" nie wchodzi w grę:
- Sygnał z ECU: W wielu nowoczesnych silnikach Diesla sygnał obrotów jest dostępny bezpośrednio ze sterownika silnika (ECU). Wymaga to jednak dostępu do schematów ECU i zazwyczaj specjalistycznego obrotomierza, który potrafi interpretować ten sygnał.
- Zewnętrzny czujnik indukcyjny: Możesz zastosować zewnętrzny czujnik indukcyjny, który będzie monitorował obroty np. koła zamachowego lub wału korbowego. To rozwiązanie wymaga jednak precyzyjnego montażu czujnika i odpowiedniego obrotomierza, który współpracuje z takimi sygnałami.
- Konwerter sygnału: Na rynku dostępne są również konwertery sygnału, które potrafią przekształcić sygnał z innego źródła (np. z czujnika ciśnienia oleju lub innego punktu) na sygnał zrozumiały dla obrotomierza. To rozwiązanie jest jednak bardziej złożone i często droższe.

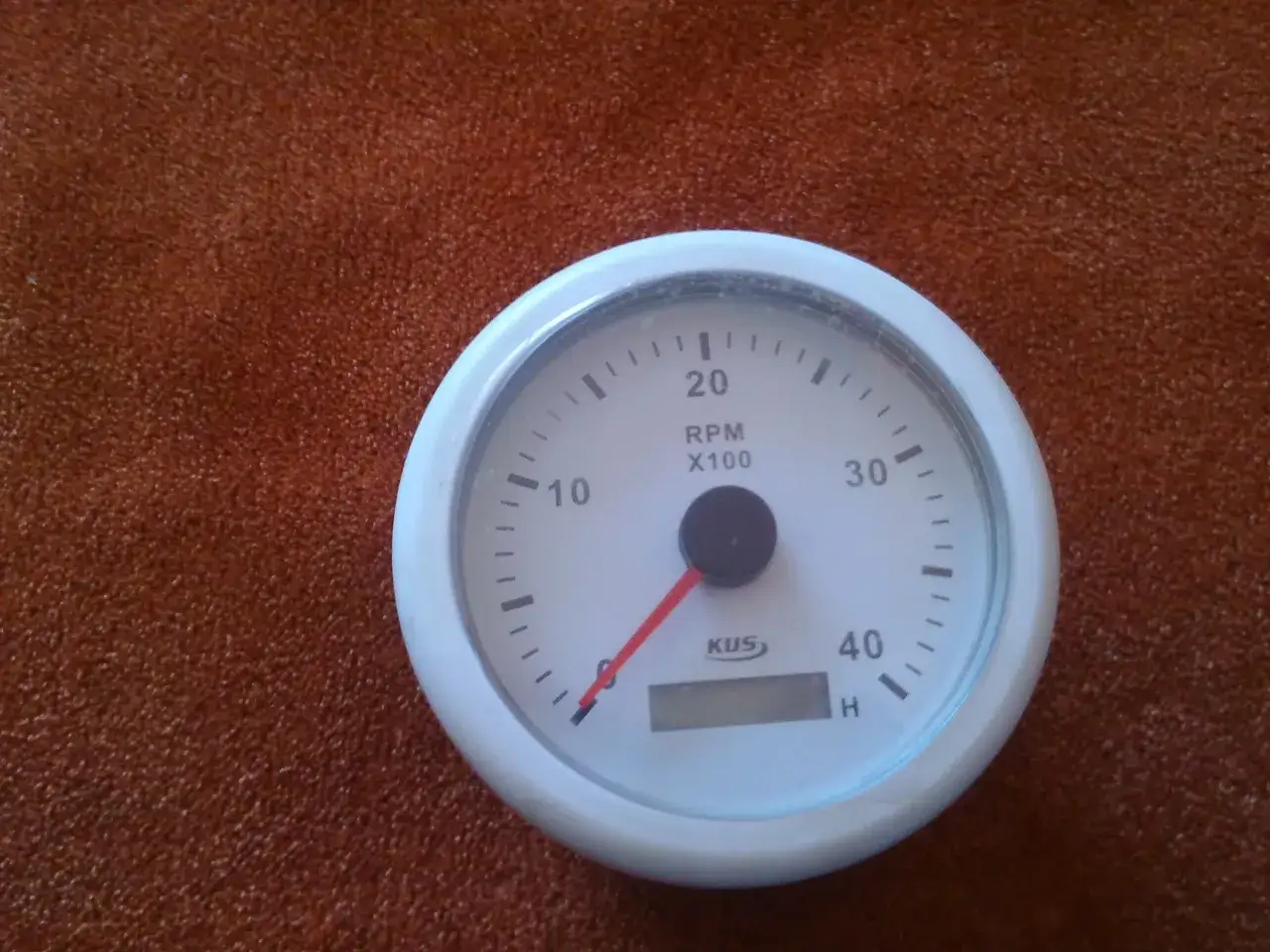

Wybór odpowiedniego obrotomierza jest kluczowy. Modele dedykowane do silników benzynowych zazwyczaj nie będą współpracować z sygnałem z alternatora bez modyfikacji, ponieważ są przystosowane do impulsów z układu zapłonowego (znacznie wyższa częstotliwość). Zawsze zalecam wybór obrotomierza dedykowanego do silników Diesla lub uniwersalnego, który oferuje szerokie możliwości kalibracji. Taki obrotomierz będzie miał odpowiedni zakres regulacji, aby dokładnie wyświetlać obroty na podstawie sygnału z alternatora.
Precyzyjna kalibracja obrotomierza: jak to zrobić?

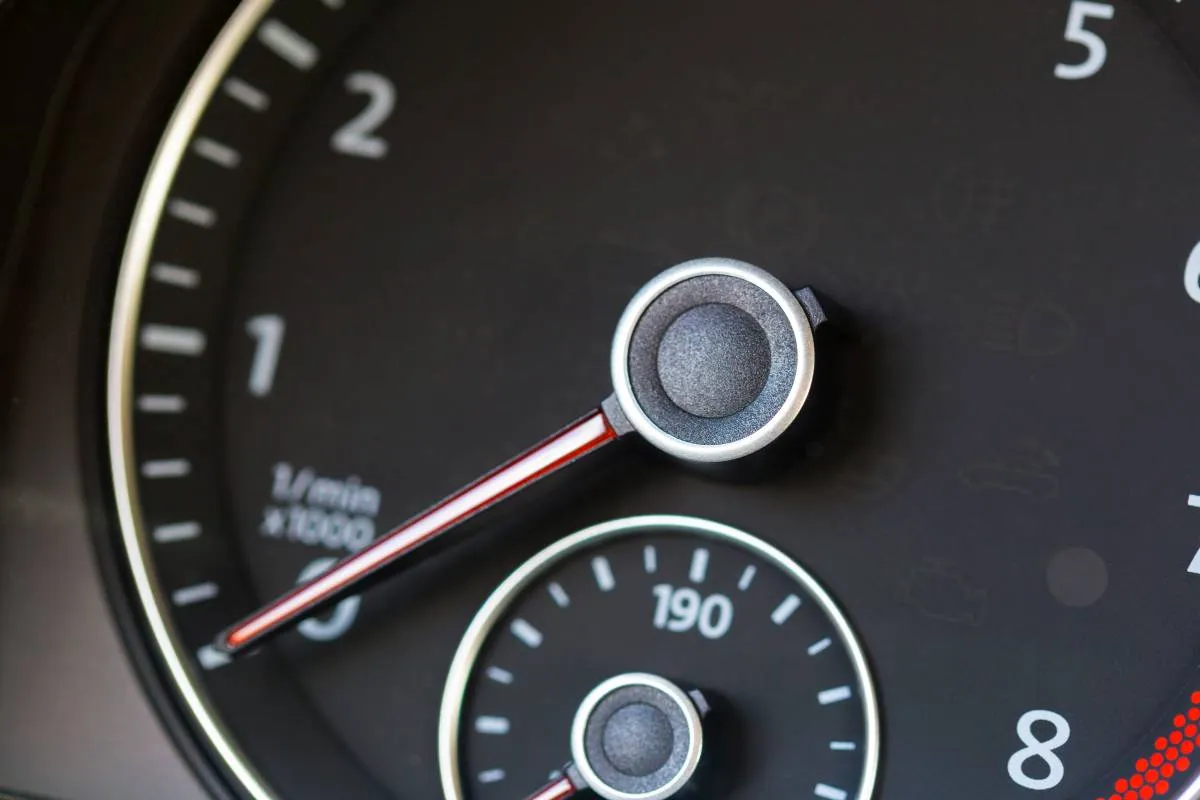

Po podłączeniu obrotomierza kalibracja jest absolutnie kluczowa dla uzyskania dokładnych wskazań. Sygnał z alternatora zależy od dwóch głównych czynników: liczby par biegunów w samym alternatorze oraz przełożenia między kołem pasowym wału korbowego a kołem pasowym alternatora. Różne alternatory mają różną liczbę biegunów, co wpływa na liczbę impulsów generowanych na jeden obrót. Dodatkowo, przełożenie kół pasowych sprawia, że alternator obraca się z inną prędkością niż wał korbowy silnika. Bez odpowiedniej kalibracji wskazania obrotomierza będą błędne.
Istnieje kilka popularnych metod kalibracji obrotomierza:
- Przełączniki DIP: Wiele obrotomierzy, zwłaszcza tych uniwersalnych, posiada małe przełączniki DIP na tylnej ściance lub wewnątrz obudowy. Pozwalają one na ustawienie odpowiedniego współczynnika kalibracji (np. liczby impulsów na obrót silnika).
- Programowanie przyciskami: Niektóre nowoczesne obrotomierze są programowane za pomocą przycisków umieszczonych na urządzeniu. Zazwyczaj wymaga to wejścia w tryb programowania i ustawienia odpowiednich parametrów zgodnie z instrukcją producenta.
- Porównanie z zewnętrznym urządzeniem: Najdokładniejszą metodą jest porównanie wskazań obrotomierza z zewnętrznym, precyzyjnym urządzeniem pomiarowym, takim jak diagnostyczny obrotomierz podłączony do ECU lub laserowy obrotomierz mierzący obroty wału. Następnie koryguje się ustawienia obrotomierza, aż wskazania będą zgodne.
Aby precyzyjnie dostroić wskazania obrotomierza, musisz ustalić współczynnik kalibracji. Jeśli znasz liczbę par biegunów alternatora i przełożenie kół pasowych, możesz obliczyć teoretyczny współczynnik. Jednak w praktyce często stosuje się metodę eksperymentalną. Po uruchomieniu silnika i podłączeniu obrotomierza, porównaj jego wskazania z wiarygodnym źródłem (np. fabrycznym obrotomierzem, jeśli jest, lub diagnostycznym urządzeniem). Następnie, korzystając z przełączników DIP lub funkcji programowania, stopniowo koryguj ustawienia, aż wskazania będą identyczne lub bardzo zbliżone. Pamiętaj, że precyzja jest kluczowa dla prawidłowego monitorowania pracy silnika.
Typowe problemy po instalacji obrotomierza i jak je rozwiązać
Po instalacji obrotomierza możesz natknąć się na kilka typowych problemów. Jednym z nich jest drżąca lub skacząca wskazówka. Najczęściej jest to spowodowane zakłóceniami elektrycznymi w instalacji pojazdu, słabymi połączeniami (np. luźna masa lub sygnał), a czasem nawet zużyciem alternatora, który generuje niestabilny sygnał. Moja rada? Zawsze używaj ekranowanego przewodu sygnałowego, zwłaszcza na dłuższych odcinkach, aby zminimalizować wpływ zakłóceń. Sprawdź również wszystkie połączenia czy są czyste, solidne i dobrze zaizolowane. Jeśli alternator jest stary, warto sprawdzić jego kondycję, ponieważ niestabilny sygnał może być objawem jego zużycia.
Jeśli obrotomierz w ogóle nie reaguje po instalacji, oto kroki diagnostyczne, które należy podjąć:
- Sprawdź zasilanie (+12V): Użyj multimetru, aby upewnić się, że do obrotomierza dociera napięcie +12V po przekręceniu kluczyka w stacyjce. Sprawdź również bezpiecznik czy nie jest przepalony.
- Sprawdź połączenie masowe (GND): Upewnij się, że przewód masowy ma dobry kontakt z karoserią lub ujemnym biegunem akumulatora. Słaba masa to bardzo częsta przyczyna problemów.
- Sprawdź sygnał z alternatora ("W"): Za pomocą multimetru ustawionego na pomiar napięcia AC, sprawdź, czy na zacisku "W" alternatora pojawia się sygnał po uruchomieniu silnika. Napięcie powinno wzrastać wraz ze wzrostem obrotów.
- Sprawdź uszkodzenie obrotomierza: Jeśli wszystkie powyższe punkty są w porządku, możliwe jest, że sam obrotomierz jest uszkodzony. Warto podłączyć go testowo do innego źródła sygnału, jeśli to możliwe, aby wykluczyć jego awarię.
Rażąco błędne wskazania obrotomierza, na przykład pokazywanie dwa razy wyższych lub niższych obrotów niż rzeczywiste, to niemal zawsze wynik nieprawidłowej kalibracji. To najczęstszy błąd po montażu. Musisz ponownie dostroić urządzenie, porównując jego wskazania z wiarygodnym źródłem, takim jak fabryczny obrotomierz (jeśli jest), obrotomierz diagnostyczny podłączony do ECU lub dane z profesjonalnego testera diagnostycznego. Poświęć czas na precyzyjną kalibrację, a obrotomierz będzie służył Ci niezawodnie i dokładnie.
