Sprzęgło klimatyzacji: objawy, diagnoza, naprawa i koszty. Poradnik

Jako doświadczony mechanik wiem, że problemy z klimatyzacją samochodową potrafią być frustrujące, zwłaszcza gdy zbliżają się cieplejsze dni. Często za niesprawności układu chłodzenia odpowiada uszkodzone sprzęgło kompresora. W tym artykule pomogę Ci zrozumieć, jakie objawy wskazują na jego awarię i co możesz zrobić, aby skutecznie zdiagnozować problem i podjąć odpowiednie kroki naprawcze.

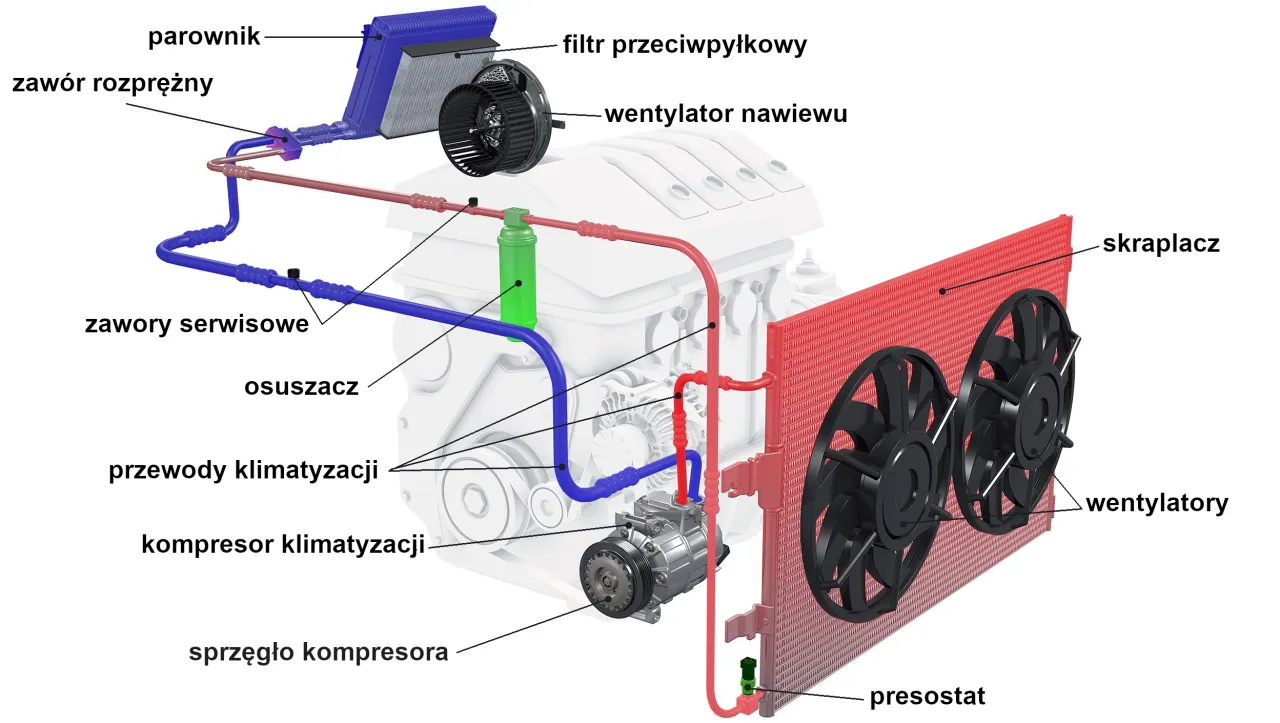

Zrozum, jak działa sprzęgło klimatyzacji

Sprzęgło klimatyzacji, a dokładniej sprzęgło elektromagnetyczne, to niezwykle ważny element w układzie klimatyzacji samochodowej. Jego głównym zadaniem jest załączanie i rozłączanie kompresora klimatyzacji z paskiem napędowym silnika. Kiedy włączasz klimatyzację w samochodzie, cewka elektromagnetyczna w sprzęgle wytwarza pole magnetyczne, które przyciąga tarczę sprzęgłową do koła pasowego. W ten sposób kompresor zaczyna się obracać i pompować czynnik chłodniczy, uruchamiając cały proces chłodzenia. Kiedy wyłączysz klimatyzację, pole magnetyczne zanika, tarcza odskakuje od koła pasowego, a kompresor przestaje pracować. Jak łatwo się domyślić, awaria tego mechanizmu całkowicie uniemożliwia działanie systemu chłodzenia, ponieważ kompresor po prostu nie zostanie wprawiony w ruch.

Kluczowe sygnały, że sprzęgło klimatyzacji wymaga uwagi

Z mojego doświadczenia wynika, że uszkodzone sprzęgło kompresora klimatyzacji daje dość wyraźne sygnały. Zwracając uwagę na te objawy, możesz szybko zdiagnozować problem i uniknąć poważniejszych konsekwencji. Oto najważniejsze z nich:

• Niepokojące dźwięki z okolicy silnika: szum, tarcie, a może metaliczne grzechotanie?
• Klimatyzacja przestała chłodzić lub chłodzi słabo?
• Brak charakterystycznego "kliknięcia" po włączeniu A/C.
• Ciągła praca kompresora.
• Zapach spalenizny.
• Przepalanie bezpiecznika.

Niepokojące dźwięki z okolicy silnika: szum, tarcie, a może metaliczne grzechotanie?

Jednym z najbardziej powszechnych i łatwych do zauważenia objawów jest głośna praca lub nietypowe dźwięki dochodzące z okolicy kompresora klimatyzacji. Może to być metaliczny szum, tarcie, pisk, a nawet wyraźne grzechotanie. Często te dźwięki pojawiają się stale, gdy silnik pracuje, niezależnie od tego, czy klimatyzacja jest włączona, czy wyłączona. Taki scenariusz zazwyczaj wskazuje na zużycie łożyska koła pasowego sprzęgła, które pracuje nieprzerwanie. Jeśli hałas pojawia się lub nasila dopiero po włączeniu klimatyzacji, może to świadczyć o problemach z załączaniem tarczy sprzęgłowej lub początkowym zatarciu kompresora.

Klimatyzacja przestała chłodzić lub chłodzi słabo?

To chyba najbardziej oczywisty sygnał, że coś jest nie tak z układem klimatyzacji. Jeśli po włączeniu A/C z nawiewów leci tylko ciepłe powietrze lub chłodzenie jest bardzo słabe, mimo że wcześniej działało bez zarzutu, sprzęgło może być winowajcą. W takiej sytuacji często dochodzi do ślizgania się tarczy sprzęgłowej. Oznacza to, że sprzęgło niby się załącza, ale nie przenosi pełnej mocy z paska na kompresor. Kompresor nie osiąga wtedy odpowiedniej prędkości obrotowej, co uniemożliwia efektywne sprężanie czynnika chłodniczego i w efekcie brak chłodzenia.

Brak charakterystycznego "kliknięcia" po włączeniu A/C

Kiedy włączasz klimatyzację, zazwyczaj słyszysz wyraźne, krótkie "kliknięcie" lub "stuknięcie" z komory silnika. To właśnie moment, w którym sprzęgło elektromagnetyczne załącza kompresor. Jeśli tego dźwięku brakuje, a tarcza sprzęgła nie zaczyna obracać się razem z kołem pasowym, to jasny sygnał, że kompresor nie pracuje. Przyczyną może być uszkodzona cewka elektromagnetyczna, która nie wytwarza pola magnetycznego, lub zbyt duża szczelina robocza między tarczą a kołem pasowym, uniemożliwiająca ich skuteczne połączenie.

Inne, mniej typowe objawy awarii sprzęgła

• Ciągła praca kompresora: Zdarza się, że sprzęgło ulega "zespawaniu" lub zatarciu i nie rozłącza się nawet po wyłączeniu klimatyzacji. Taka sytuacja prowadzi do niepotrzebnego obciążenia silnika, a także może skutkować zamarzaniem parownika i uszkodzeniem samego kompresora.
• Zapach spalenizny: W skrajnych przypadkach, gdy cewka elektromagnetyczna ulega przegrzaniu z powodu zwarcia lub gdy dochodzi do silnego tarcia ślizgającego się sprzęgła, z okolicy kompresora może wydobywać się nieprzyjemny zapach spalenizny. To sygnał alarmowy!
• Przepalanie bezpiecznika: Jeśli po włączeniu klimatyzacji natychmiast przepala się bezpiecznik odpowiedzialny za układ A/C, może to wskazywać na zwarcie w cewce elektromagnetycznej sprzęgła.

Najczęstsze przyczyny awarii sprzęgła klimatyzacji

Z mojej praktyki wynika, że awarie sprzęgła kompresora klimatyzacji rzadko są przypadkowe. Zazwyczaj stoją za nimi konkretne, powtarzające się przyczyny. Zrozumienie ich pomoże Ci lepiej zrozumieć problem i podjąć świadomą decyzję o naprawie.

• Zużyte łożysko koła pasowego.
• Uszkodzenie cewki elektromagnetycznej.
• Zbyt duża szczelina robocza między tarczą a kołem pasowym.
• Mechaniczne uszkodzenia tarczy sprzęgłowej.
• Zatarcie kompresora.

Zużyte łożysko koła pasowego

To absolutny numer jeden na liście przyczyn awarii. Łożysko koła pasowego sprzęgła kompresora pracuje nieprzerwanie kręci się zawsze, gdy silnik jest uruchomiony, niezależnie od tego, czy klimatyzacja jest włączona. Ciągła praca, wysokie temperatury i obciążenia prowadzą do jego naturalnego zużycia. W efekcie łożysko zaczyna głośno szumieć, trzeć, a w skrajnych przypadkach może się zatrzeć lub zablokować, co grozi poważniejszymi konsekwencjami, o których opowiem później.

Uszkodzenie cewki elektromagnetycznej

Cewka elektromagnetyczna jest sercem sprzęgła to ona odpowiada za wytworzenie pola magnetycznego, które przyciąga tarczę sprzęgłową. Niestety, z czasem może ulec uszkodzeniu. Najczęściej dochodzi do przegrzania, zwarcia wewnętrznego lub przerwy w uzwojeniu. Każda z tych usterek uniemożliwia cewce wytworzenie odpowiednio silnego pola magnetycznego, co skutkuje brakiem załączania się sprzęgła i w konsekwencji brakiem chłodzenia.

Zbyt duża szczelina robocza między tarczą a kołem pasowym

Z biegiem czasu i eksploatacji, na skutek naturalnego zużycia elementów ciernych, szczelina robocza między tarczą sprzęgłową a kołem pasowym może się powiększyć. Zazwyczaj optymalna szczelina wynosi około 0,3-0,5 mm. Kiedy przekroczy wartość graniczną, np. 0,6-0,8 mm, pole magnetyczne wytwarzane przez cewkę staje się zbyt słabe, aby skutecznie przyciągnąć tarczę i zewrzeć sprzęgło. Efektem jest brak załączania się kompresora lub jego ślizganie się.

Mechaniczne uszkodzenia tarczy sprzęgłowej

Tarcza sprzęgłowa, która bezpośrednio styka się z kołem pasowym, również jest narażona na zużycie i uszkodzenia. Mogą to być uszkodzone amortyzatory gumowe (często pękają), zerwane nity mocujące lub po prostu zużycie samej powierzchni ciernej. Takie uszkodzenia prowadzą do nierównomiernego załączania się sprzęgła, jego ślizgania, a także generowania niepokojących hałasów.

Zatarcie kompresora

W niektórych przypadkach awaria sprzęgła jest wtórna do innego, poważniejszego problemu zatarcia samego kompresora. Jeśli tłoki w kompresorze ulegną zatarciu (np. z powodu braku oleju smarnego, zanieczyszczeń w układzie), generują ogromny opór. Ten opór jest tak duży, że sprzęgło nie jest w stanie go pokonać i ulega spaleniu lub mechanicznemu uszkodzeniu. W takiej sytuacji sama wymiana sprzęgła nic nie da, ponieważ problem leży głębiej.

Jak samodzielnie zdiagnozować usterkę sprzęgła klimatyzacji?

Chociaż pełna diagnoza wymaga specjalistycznego sprzętu i wiedzy, jako kierowca możesz samodzielnie wykonać kilka prostych testów, które pozwolą Ci wstępnie ocenić stan sprzęgła klimatyzacji. Pamiętaj jednak, że to tylko wstępna ocena i w przypadku wątpliwości zawsze warto skonsultować się z mechanikiem.

1. Test na słuch: co powinno Cię zaniepokoić przy włączonym i wyłączonym A/C?

   Uruchom silnik i otwórz maskę. Najpierw posłuchaj pracy silnika na biegu jałowym przy wyłączonej klimatyzacji. Zwróć uwagę na wszelkie nietypowe szumy, piski czy grzechotanie dochodzące z okolic kompresora. Następnie włącz klimatyzację (przycisk A/C) i ponownie nasłuchuj. Czy słyszysz charakterystyczne "kliknięcie" załączającego się sprzęgła? Czy po włączeniu A/C pojawiają się nowe hałasy lub te istniejące nasilają się? Stały szum, niezależny od włączenia klimatyzacji, często wskazuje na zużyte łożysko. Brak "kliknięcia" lub głośne tarcie po włączeniu A/C sugeruje problemy z cewką lub tarczą sprzęgłową.

2. Inspekcja wizualna: czego szukać na kole pasowym kompresora?

   Przy wyłączonym silniku dokładnie obejrzyj koło pasowe kompresora i tarczę sprzęgłową. Szukaj widocznych uszkodzeń: pęknięć gumowych elementów amortyzujących na tarczy, zerwanych nitów, nadmiernego zużycia powierzchni ciernej. Spróbuj delikatnie poruszać kołem pasowym na boki nadmierny luz może świadczyć o zużyciu łożyska. Możesz także spróbować sprawdzić szczelinę między tarczą a kołem pasowym za pomocą szczelinomierza. Jeśli jest ona wyraźnie większa niż 0,8-1 mm, może to być przyczyną problemów z załączaniem.

3. Prosty test zasilania cewki: jak sprawdzić, czy dochodzi do niej prąd?

   Ten test wymaga nieco ostrożności i podstawowej wiedzy o elektryce. Przy włączonym zapłonie i włączonej klimatyzacji (silnik może być wyłączony, jeśli układ pozwala na załączenie sprzęgła bez pracy silnika sprawdź instrukcję pojazdu), za pomocą multimetru możesz sprawdzić, czy do cewki elektromagnetycznej dochodzi napięcie (około 12V). Możesz również zmierzyć rezystancję samej cewki (po odłączeniu od instalacji samochodu) prawidłowa wartość to zazwyczaj około 3-4 Ohm. Wartości znacznie odbiegające od normy (np. nieskończona rezystancja przerwa, lub bardzo niska zwarcie) wskazują na uszkodzenie cewki. Pamiętaj o odłączeniu akumulatora przed pomiarami rezystancji i zachowaj ostrożność przy pracy z instalacją elektryczną!

Opcje naprawy sprzęgła klimatyzacji: wymiana, regeneracja i koszty

Kiedy już zdiagnozujesz problem ze sprzęgłem klimatyzacji, stajesz przed wyborem opcji naprawy. Na szczęście, w wielu przypadkach nie trzeba od razu wymieniać całego kompresora. Istnieje kilka rozwiązań, które pozwalają na przywrócenie sprawności układu chłodzenia.

Wymiana samego łożyska: kiedy to rozwiązanie jest opłacalne?

Wymiana samego łożyska koła pasowego to często najtańsza i najszybsza opcja naprawy, o ile tylko ono jest przyczyną problemu (czyli głównie hałasu, bez problemów z załączaniem). Jest to opłacalne, gdy pozostałe elementy sprzęgła, takie jak cewka i tarcza, są w dobrym stanie. Koszt takiej wymiany w Polsce waha się zazwyczaj w granicach 150-400 PLN, w zależności od modelu samochodu i tego, czy kompresor musi być demontowany z pojazdu.

Kompletne sprzęgło czy pojedyncze elementy? Co wybrać?

Decyzja o wymianie kompletnego sprzęgła czy tylko pojedynczych elementów zależy od zakresu uszkodzeń. Jeśli problemem jest tylko cewka elektromagnetyczna (brak załączania, przepalanie bezpiecznika), często wystarczy wymienić samą cewkę. Jej koszt to około 200-500 PLN. Jeśli jednak uszkodzone są jednocześnie tarcza sprzęgłowa, łożysko i cewka, lub jeśli szczelina robocza jest zbyt duża i nie da się jej skorygować, wtedy najrozsądniejszym rozwiązaniem jest wymiana całego, kompletnego sprzęgła. Koszt zakupu nowego, kompletnego sprzęgła (część) to zazwyczaj 250-700 PLN (zamiennik vs oryginał), natomiast koszt wymiany (część + robocizna) to 400-900 PLN.

Ile kosztuje wymiana sprzęgła klimatyzacji? Spodziewane ceny części i robocizny

Aby ułatwić Ci oszacowanie kosztów, przygotowałem orientacyjną tabelę cen napraw sprzęgła klimatyzacji w Polsce:

Rodzaj naprawy	Szacowany koszt (części + robocizna)
Wymiana łożyska koła pasowego	150 - 400 PLN
Wymiana cewki elektromagnetycznej	200 - 500 PLN
Wymiana kompletnego sprzęgła (tarcza, koło, łożysko, cewka)	400 - 900 PLN
Regeneracja sprzęgła (jeśli możliwa)	Zbliżony do wymiany łożyska + ewentualnie cewki

Kiedy awaria sprzęgła oznacza konieczność wymiany całego kompresora?

Niestety, bywają sytuacje, gdy awaria sprzęgła jest tylko wierzchołkiem góry lodowej. Jeśli sprzęgło uległo uszkodzeniu z powodu zatarcia samego kompresora, to wymiana samego sprzęgła nie rozwiąże problemu. Zatarty kompresor będzie nadal generował ogromny opór, co doprowadzi do szybkiego uszkodzenia nowego sprzęgła. W takich przypadkach, a także przy poważnych uszkodzeniach wewnętrznych kompresora, konieczna jest wymiana całego podzespołu. To znacznie droższe rozwiązanie, ale jedyne, które zapewni długotrwałą sprawność układu.

Jazda z uszkodzonym sprzęgłem klimatyzacji: potencjalne ryzyka

Często klienci pytają mnie, czy można jeździć z uszkodzonym sprzęgłem klimatyzacji. Moja odpowiedź jest zawsze taka sama: nie warto ryzykować! Jazda z niesprawnym sprzęgłem, zwłaszcza gdy hałasuje lub się zacina, może prowadzić do znacznie poważniejszych i droższych w naprawie awarii. To nie tylko kwestia komfortu, ale przede wszystkim bezpieczeństwa i kondycji innych podzespołów silnika.

Groźba zerwania paska wielorowkowego: dlaczego to niebezpieczne dla silnika?

Jednym z największych zagrożeń jest zablokowanie zużytego łożyska koła pasowego lub zatartego sprzęgła. Jeśli koło pasowe kompresora przestanie się swobodnie obracać, może to doprowadzić do natychmiastowego zerwania paska wielorowkowego (zwanego też paskiem osprzętu). Konsekwencje są poważne: silnik straci napęd na alternator (brak ładowania akumulatora), pompę wspomagania kierownicy (utrata wspomagania), a w wielu autach także na pompę wody (ryzyko przegrzania silnika). Zerwanie paska w trasie może unieruchomić samochód i narazić Cię na wysokie koszty holowania i naprawy.

Przeczytaj również: Łożysko oporowe sprzęgła: objawy, koszty i jak uniknąć awarii

Ryzyko zatarcia kompresora: jak uniknąć lawiny kosztów?

Jeśli sprzęgło ślizga się lub jest "zespawane" i kompresor pracuje bez przerwy, prowadzi to do jego przegrzewania i nadmiernego zużycia. Ciągła praca pod obciążeniem, bez możliwości rozłączenia, może doprowadzić do zatarcia samego kompresora. Jak już wspomniałem, zatarty kompresor to znacznie większy wydatek niż wymiana samego sprzęgła. Wymiana kompresora wiąże się nie tylko z kosztem samej części, ale także z koniecznością płukania całego układu klimatyzacji z opiłków, wymiany osuszacza i zaworu rozprężnego, co generuje lawinę dodatkowych kosztów.
