Czujnik wentylatora chłodnicy: klucz do sprawnego chłodzenia znajdziesz go w chłodnicy, obudowie termostatu lub przy silniku
- Czujnik wentylatora chłodnicy, zwany termowłącznikiem, monitoruje temperaturę płynu chłodniczego i uruchamia wentylator w celu jego schłodzenia.
- W starszych autach często znajdziesz go bezpośrednio w chłodnicy, natomiast w nowszych modelach jego funkcję przejął czujnik temperatury płynu chłodzącego (ECT), który komunikuje się z ECU.
- Typowe lokalizacje to: chłodnica (starsze auta, np. Renault Clio II), obudowa termostatu (nowoczesne auta, np. Opel Astra, VW Golf) lub okolice głowicy/bloku silnika (np. Fiat Panda).
- Lokalizacja zależy od rocznika i modelu pojazdu, co wymaga indywidualnego podejścia do poszukiwań.
- Najczęstsze objawy awarii to przegrzewanie się silnika (wentylator nie startuje) lub jego ciągła praca (nawet na zimnym silniku).
- Włączenie klimatyzacji i obserwacja pracy wentylatora to prosty test diagnostyczny.
Zacznijmy od podstaw. Czujnik wentylatora chłodnicy, często określany jako termowłącznik, pełni niezwykle ważną funkcję w układzie chłodzenia silnika. Jego głównym zadaniem jest nieustanne monitorowanie temperatury płynu chłodniczego. Kiedy płyn osiągnie określoną, zazwyczaj wysoką temperaturę (najczęściej w zakresie 90-100°C), czujnik zamyka obwód elektryczny, co w efekcie uruchamia wentylator chłodnicy. Wentylator ten wymusza przepływ powietrza przez chłodnicę, skutecznie obniżając temperaturę płynu. Jest to szczególnie istotne, gdy samochód stoi w korku lub porusza się wolno, ponieważ naturalny pęd powietrza nie jest wtedy wystarczający do efektywnego chłodzenia.
Warto zrozumieć, że technologia w motoryzacji nie stoi w miejscu, a co za tym idzie, ewolucji uległy także systemy sterowania wentylatorem. W starszych samochodach, jak pamiętam, często mieliśmy do czynienia z prostym termowłącznikiem wkręconym bezpośrednio w chłodnicę. Było to rozwiązanie mechaniczne, które działało na zasadzie bimetalu. Obecnie jednak, w większości nowoczesnych pojazdów, rolę tę przejął bardziej zaawansowany czujnik temperatury płynu chłodzącego (ECT Engine Coolant Temperature). Ten czujnik nie uruchamia wentylatora bezpośrednio, lecz wysyła precyzyjny sygnał do sterownika silnika (ECU Engine Control Unit). To właśnie ECU, na podstawie danych z czujnika ECT oraz innych parametrów pracy silnika, decyduje o momencie uruchomienia wentylatora, a nawet o jego prędkości. Ta zmiana technologiczna ma bezpośredni wpływ na to, gdzie szukamy elementu odpowiedzialnego za aktywację wentylatora.
Gdzie szukać czujnika wentylatora? Typowe lokalizacje
Lokalizacja czujnika wentylatora to kwestia, która potrafi przyprawić o ból głowy, ponieważ zależy ona w dużej mierze od konkretnego modelu samochodu i jego rocznika. Nie ma jednej uniwersalnej zasady, ale mogę wskazać Ci najczęściej spotykane miejsca, które pomogą Ci w poszukiwaniach.
Klasyczne rozwiązanie: czujnik wkręcony bezpośrednio w chłodnicę

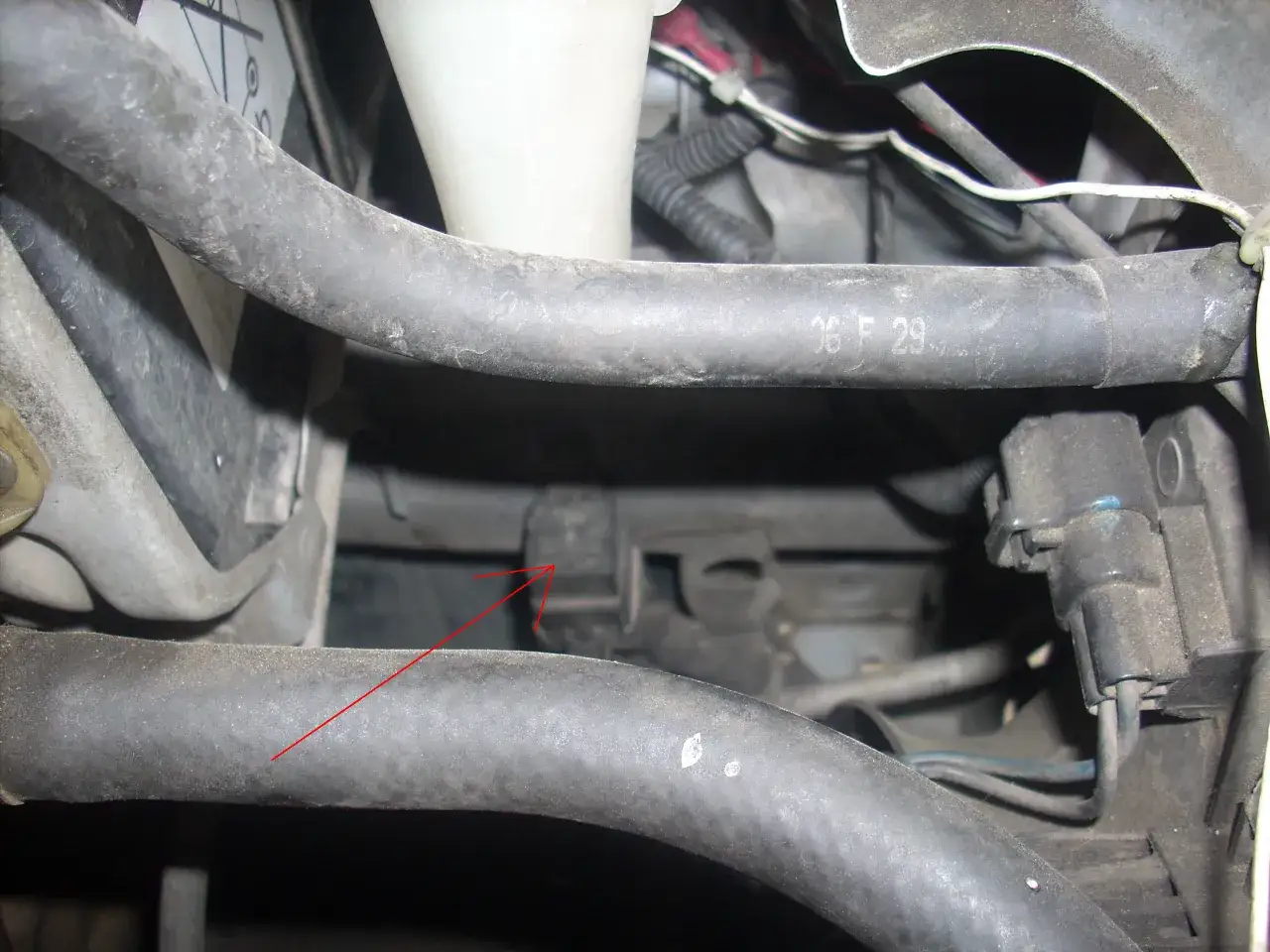

To rozwiązanie, które najczęściej spotkamy w starszych konstrukcjach. Czujnik, będący typowym termowłącznikiem, jest po prostu wkręcony w jeden z otworów w chłodnicy. Często znajduje się on w jej dolnej lub bocznej części, blisko miejsca, gdzie płyn chłodniczy wraca do chłodnicy po przejściu przez silnik. Dobrym przykładem jest tutaj Renault Clio II, gdzie czujnik ten często umiejscowiony jest na prawej stronie chłodnicy, tuż nad dolnym wężem.
Nowoczesny standard: czujnik zintegrowany z obudową termostatu
W nowszych samochodach znacznie częściej spotykamy się z sytuacją, gdzie czujnik temperatury, który dostarcza dane do ECU (a ten z kolei steruje wentylatorem), jest zintegrowany z obudową termostatu. Jest to bardzo popularne rozwiązanie, które znajdziemy między innymi w wielu modelach Opla Astra (na przykład z silnikiem Z18XE) czy w Volkswagenach Golfach. Umieszczenie czujnika w tym miejscu, blisko termostatu i źródła ciepła, pozwala na niezwykle precyzyjny pomiar temperatury płynu chłodniczego, co jest kluczowe dla efektywnego zarządzania pracą silnika i układu chłodzenia.
Mniej oczywista lokalizacja: czujnik przy głowicy lub bloku silnika
Zdarzają się również przypadki, w których czujnik odpowiedzialny za pomiar temperatury dla ECU, a tym samym pośrednio za sterowanie wentylatorem, znajduje się w mniej oczywistym miejscu na przykład przy głowicy silnika lub w jego bloku. Taka konfiguracja występuje w niektórych modelach, jak chociażby w Fiacie Panda, gdzie nie uświadczymy tradycyjnego termowłącznika na chłodnicy. Sygnał z tego czujnika jest przesyłany do ECU, a komputer decyduje o włączeniu wentylatora, bazując na kompleksowej analizie danych.
Lokalizacja czujnika w popularnych modelach samochodów
Skoro już wiemy, gdzie ogólnie szukać, przyjrzyjmy się konkretnym przykładom, które często spotykamy na naszych drogach. To, co działa w jednym aucie, niekoniecznie sprawdzi się w innym, dlatego warto znać specyfikę popularnych modeli.
Lokalizacja w Grupie VAG (np. VW Golf, Skoda Octavia)
W pojazdach Grupy Volkswagen, takich jak popularne VW Golfy czy Skody Octavie, czujnik temperatury płynu chłodniczego, który dostarcza dane do ECU i tym samym pośrednio odpowiada za sterowanie wentylatorem, najczęściej zlokalizowany jest w obudowie termostatu. Zazwyczaj jest to element wkręcony w plastikową lub metalową obudowę, do której podłączone są węże układu chłodzenia. Warto szukać w przedniej części silnika, często w jego górnej lub bocznej części.
Gdzie znaleźć czujnik w Oplu Astra (np. Z18XE)
Podobnie jak w Grupie VAG, w wielu modelach Opla Astra, w tym w popularnych jednostkach Z18XE, czujnik temperatury odpowiedzialny za sygnał do ECU i sterowanie wentylatorem, znajduje się w obudowie termostatu. Jest to logiczne, ponieważ termostat reguluje przepływ płynu chłodniczego, a pomiar temperatury w tym miejscu jest bardzo precyzyjny. Obudowa termostatu w Oplach często bywa umieszczona w łatwo dostępnym miejscu na silniku.
Francuska myśl techniczna: przypadek Renault Clio
W przypadku francuskich aut, a konkretnie Renault Clio, zwłaszcza tych starszych generacji (np. Clio II), często spotkamy się z klasycznym rozwiązaniem. Czujnik wentylatora, czyli termowłącznik, jest wkręcony bezpośrednio w chłodnicę. Zwykle znajduje się on po prawej stronie chłodnicy (patrząc od przodu samochodu), nieco powyżej dolnego węża chłodnicy. Jest to dość łatwy do zlokalizowania element, często z dwoma lub trzema przewodami elektrycznymi.
Włoski patent: dlaczego w Fiacie Panda nie znajdziesz czujnika na chłodnicy?
Fiat Panda to przykład, gdzie nie znajdziemy tradycyjnego termowłącznika w chłodnicy. W tym modelu, podobnie jak w wielu innych nowoczesnych konstrukcjach, za pomiar temperatury odpowiada czujnik umieszczony przy głowicy lub bloku silnika. To on wysyła sygnał do sterownika silnika (ECU), a ten z kolei, na podstawie zebranych danych, decyduje o uruchomieniu wentylatora. Szukaj więc raczej w okolicach silnika, a nie bezpośrednio na chłodnicy.
Objawy awarii czujnika wentylatora: kiedy warto go sprawdzić?
Z mojego doświadczenia wynika, że awaria czujnika wentylatora to jedna z częstszych przyczyn problemów z układem chłodzenia. Warto znać typowe objawy, które powinny skłonić Cię do jego sprawdzenia.
Wskaźnik temperatury idzie w górę, a pod maską cisza - wentylator nie startuje
To chyba najbardziej alarmujący i niebezpieczny objaw. Jedziesz w korku, temperatura silnika rośnie, a Ty słyszysz tylko ciszę spod maski wentylator chłodnicy po prostu nie startuje. W takiej sytuacji silnik bardzo szybko może się przegrzać, co grozi poważnymi i kosztownymi uszkodzeniami. Jeśli wskaźnik temperatury zbliża się do czerwonego pola, a wentylator milczy, to niemal pewne, że problem leży w czujniku lub w samym wentylatorze.
Wentylator pracuje bez przerwy, nawet na zimnym silniku
Zupełnie odwrotny, ale równie irytujący objaw. Włączasz silnik, a wentylator od razu zaczyna pracować na pełnych obrotach i nie przestaje, nawet gdy silnik jest zimny. To zwykle oznacza, że czujnik jest uszkodzony i stale wysyła sygnał o przegrzaniu, lub obwód jest zwarty. Ciągła praca wentylatora prowadzi do niedogrzewania silnika (szczególnie zimą), zwiększonego zużycia paliwa i przyspieszonego zużycia łożysk wentylatora.
Przeczytaj również: Jaki płyn do sprzęgła wybrać? Poradnik eksperta, by uniknąć awarii
Klimatyzacja działa, a wentylator nie? Prosty test, który wiele wyjaśni
To bardzo ważna wskazówka diagnostyczna, którą zawsze polecam sprawdzić. W większości samochodów włączenie klimatyzacji powoduje natychmiastowe uruchomienie wentylatora chłodnicy, zazwyczaj na pierwszym biegu. Dzieje się tak, ponieważ wentylator musi schładzać również skraplacz klimatyzacji. Jeśli więc wentylator działa po włączeniu klimatyzacji, ale nie włącza się, gdy silnik osiąga wysoką temperaturę bez klimatyzacji, to problem najprawdopodobniej leży w obwodzie czujnika temperatury lub samym czujniku, a nie w silniku wentylatora czy jego bezpieczniku. To zawęża obszar poszukiwań i oszczędza czas.
Jak samodzielnie zlokalizować czujnik pod maską?

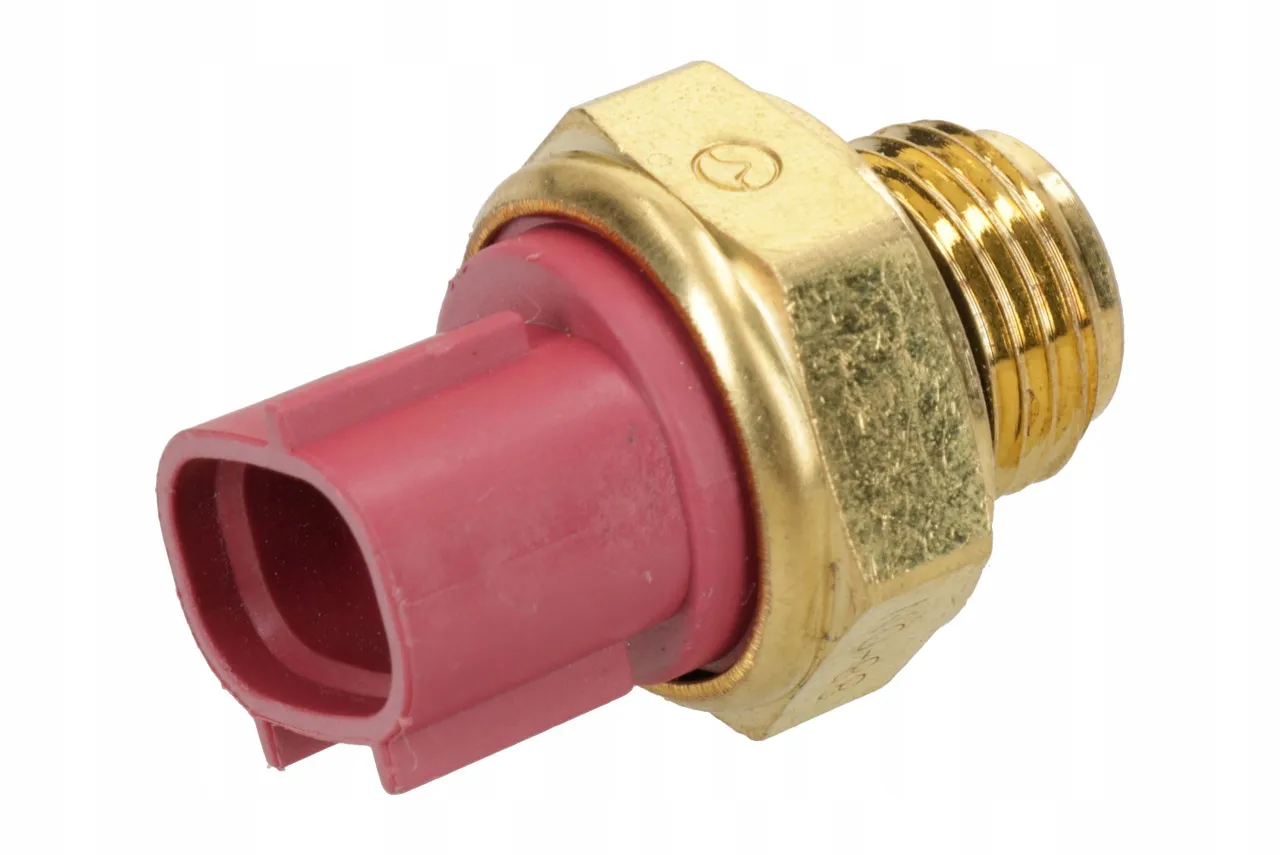

Zlokalizowanie czujnika wentylatora pod maską wymaga nieco cierpliwości i dokładności. Zazwyczaj jest to niewielki element, często wykonany z mosiądzu lub plastiku, z którego wychodzi wiązka elektryczna (zazwyczaj dwa lub trzy przewody). Kluczowe jest, aby pamiętać o typowych lokalizacjach, o których już wspominałem: chłodnica, obudowa termostatu lub okolice głowicy/bloku silnika. Szukaj elementu wkręconego w metalową lub plastikową część układu chłodzenia, do którego podłączona jest wtyczka elektryczna. Czasami może być ukryty pod innymi komponentami, więc latarka i lustro mogą okazać się pomocne.
Niezbędne narzędzia i środki ostrożności przed rozpoczęciem poszukiwań
- Latarka: Niezbędna do oświetlenia trudno dostępnych miejsc pod maską.
- Podstawowe klucze: Jeśli będziesz musiał odkręcić jakieś osłony lub inne elementy, aby dostać się do czujnika.
- Miernik uniwersalny (multimetr): Przydatny do sprawdzenia ciągłości obwodu lub pomiaru rezystancji czujnika, jeśli masz taką wiedzę.
- Rękawice ochronne: Chronią dłonie przed brudem i ostrymi krawędziami.
- Wyłączony i ostygły silnik: To absolutna podstawa! Nigdy nie pracuj przy gorącym silniku, ponieważ grozi to poważnymi poparzeniami.
- Odłączenie akumulatora: Zawsze odłącz klemę ujemną akumulatora przed rozpoczęciem jakichkolwiek prac przy układzie elektrycznym samochodu, aby uniknąć zwarcia.
- Ostrożność przy gorących elementach: Nawet po ostygnięciu silnika, niektóre elementy mogą być wciąż ciepłe.
- Okulary ochronne: Zawsze warto chronić oczy.
Znalazłeś czujnik? Co dalej z diagnostyką i wymianą?
Kiedy już zlokalizujesz czujnik, możesz przystąpić do jego diagnostyki. Oto kroki, które moim zdaniem warto podjąć:
- Rozgrzej silnik na postoju: Obserwuj wskaźnik temperatury. Jeśli wentylator nie uruchamia się po osiągnięciu temperatury roboczej (zazwyczaj około 90°C), to jest to silny sygnał problemu.
- Sprawdź kody błędów (OBD-II): Jeśli masz dostęp do skanera OBD-II, podłącz go do portu diagnostycznego samochodu. Błędy w zakresie P0115-P0119 często wskazują na problemy z czujnikiem temperatury płynu chłodniczego.
- Pomiar rezystancji multimetrem: Jeśli czujesz się na siłach, możesz odłączyć wtyczkę od czujnika i zmierzyć jego rezystancję multimetrem. Wartość rezystancji powinna zmieniać się wraz z temperaturą zazwyczaj spada, gdy temperatura rośnie. Dokładne wartości znajdziesz w instrukcji serwisowej Twojego samochodu.
- Testowanie wentylatora: Możesz spróbować podać napięcie bezpośrednio na wentylator (po odłączeniu go od instalacji), aby sprawdzić, czy sam wentylator jest sprawny. Pamiętaj o odpowiednim bezpieczniku i ostrożności.
Wymiana samodzielna czy wizyta u mechanika co wybrać?
Decyzja o samodzielnej wymianie czujnika czy wizycie u mechanika zależy od kilku czynników. Jeśli masz do czynienia z prostym termowłącznikiem wkręconym bezpośrednio w chłodnicę, dostęp do niego jest łatwy, a wymiana nie wymaga spuszczania całego płynu chłodniczego (można to zrobić szybko, tracąc minimalną ilość), to moim zdaniem możesz spróbować zrobić to sam. Wymaga to zazwyczaj odkręcenia starego czujnika i wkręcenia nowego, pamiętając o nowej uszczelce. Jednak w przypadku nowszych samochodów, gdzie czujnik jest zintegrowany z obudową termostatu lub znajduje się w trudno dostępnym miejscu, a system sterowany jest przez ECU, sprawa staje się bardziej skomplikowana. Często wymaga to spuszczenia płynu chłodniczego, odpowietrzenia układu, a nawet podłączenia do komputera diagnostycznego w celu skasowania błędów. W takich sytuacjach, jeśli nie masz odpowiednich narzędzi, doświadczenia lub po prostu nie czujesz się pewnie, zdecydowanie lepszym i bezpieczniejszym rozwiązaniem będzie wizyta u zaufanego mechanika. Pamiętaj, że prawidłowo działający układ chłodzenia to podstawa długowieczności silnika.
