Sprzęgło klimatyzacji: Jak zdiagnozować awarię krok po kroku?

Zmagasz się z problemami klimatyzacji w swoim samochodzie? Często pierwszym podejrzanym jest sprzęgło kompresora. Ten artykuł pomoże Ci samodzielnie zdiagnozować potencjalne usterki, zanim zdecydujesz się na wizytę w warsztacie, co pozwoli zaoszczędzić zarówno czas, jak i pieniądze. Przygotowałem praktyczny przewodnik, który krok po kroku przeprowadzi Cię przez proces weryfikacji.

Klimatyzacja nie chłodzi? Zdiagnozuj sprzęgło, zanim odwiedzisz mechanika

Kiedy klimatyzacja w samochodzie przestaje działać tak, jak powinna, często nasza pierwsza myśl to kosztowna wizyta u mechanika. Jednak, jak pokazuje moje doświadczenie, wiele problemów można zdiagnozować samodzielnie, oszczędzając czas i pieniądze. Ten artykuł ma na celu dostarczenie Ci praktycznych porad i instrukcji, które pozwolą Ci krok po kroku sprawdzić sprzęgło klimatyzacji element, który bardzo często odpowiada za brak chłodzenia.

Rola sprzęgła klimatyzacji: dlaczego to tak ważny element?

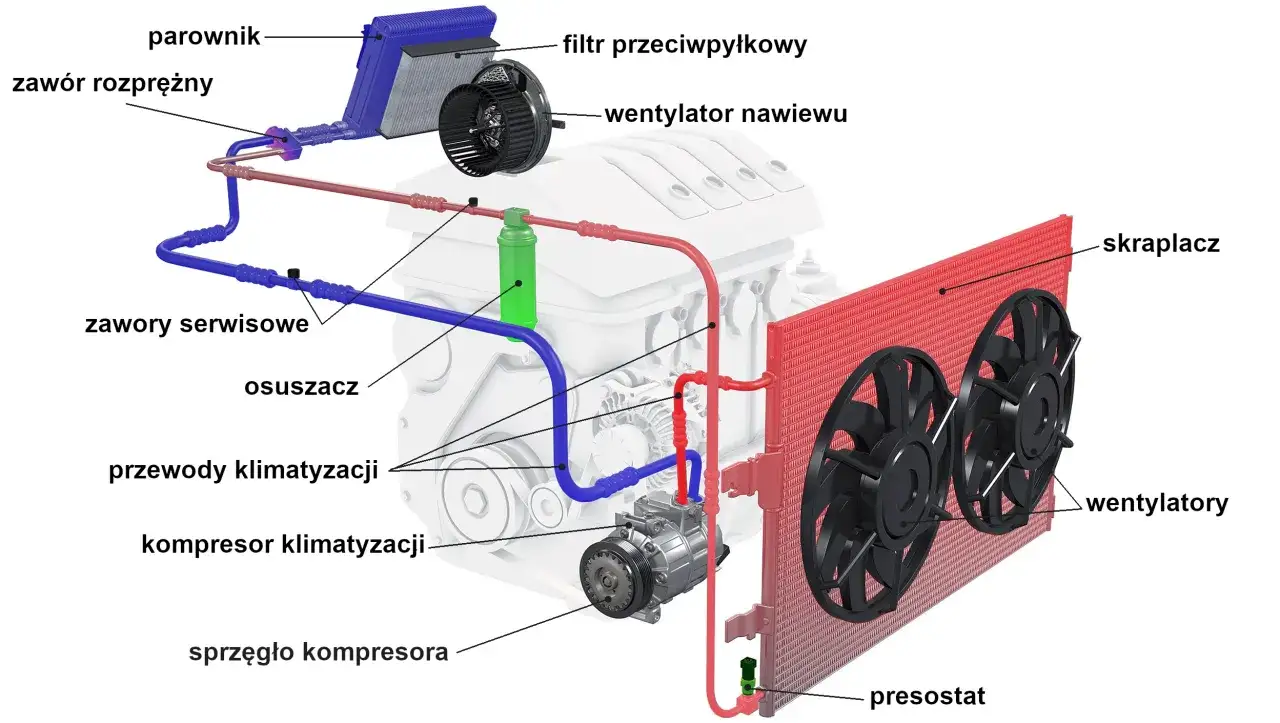

Sprzęgło klimatyzacji to nic innego jak mechanizm, który odpowiada za załączanie i rozłączanie sprężarki klimatyzacji z napędu silnika. Kiedy włączasz klimatyzację w samochodzie, sprzęgło elektromagnetyczne aktywuje się, łącząc sprężarkę z paskiem napędowym. Dzięki temu sprężarka zaczyna pracować, pompując czynnik chłodniczy przez układ. Bez prawidłowo działającego sprzęgła, sprężarka po prostu nie dostanie napędu, a Ty nie poczujesz chłodnego powiewu.

Kiedy warto podejrzewać awarię? Pierwsze niepokojące sygnały

Zanim zagłębisz się w szczegółową diagnostykę, warto zwrócić uwagę na ogólne sygnały, które mogą wskazywać na problem ze sprzęgłem. Najczęściej jest to oczywiście brak chłodzenia lub jego znaczne osłabienie. Inne niepokojące objawy to nietypowe dźwięki dochodzące spod maski po włączeniu klimatyzacji, a także brak charakterystycznego "kliknięcia", które zazwyczaj towarzyszy aktywacji układu. Jeśli zauważasz którykolwiek z tych symptomów, to dobry moment, aby przyjrzeć się sprzęgłu bliżej.

Samodzielna diagnoza sprzęgła klimatyzacji: instrukcja krok po kroku

Przejdźmy teraz do konkretów. Przygotowałem dla Ciebie szczegółowy przewodnik, który pozwoli Ci samodzielnie sprawdzić stan sprzęgła klimatyzacji. Pamiętaj, aby zawsze zachować ostrożność podczas pracy przy samochodzie, zwłaszcza gdy silnik jest uruchomiony.

Krok 1: Inspekcja wizualna przy wyłączonym silniku czego szukać?

Zacznij od podstaw dokładnej inspekcji wizualnej. Upewnij się, że silnik jest wyłączony, a kluczyki wyjęte ze stacyjki, aby uniknąć przypadkowego uruchomienia.

1. Stan paska wielorowkowego: Sprawdź, czy pasek napędzający kompresor jest w dobrym stanie bez pęknięć, przetarć czy nadmiernego luzu. Pasek musi być odpowiednio napięty.
2. Luzy na kole pasowym: Delikatnie spróbuj poruszyć kołem pasowym kompresora. Nie powinno być wyczuwalnych nadmiernych luzów. Jeśli są, może to wskazywać na zużyte łożysko.
3. Tarcza sprzęgła: Przyjrzyj się tarczy sprzęgła pod kątem uszkodzeń mechanicznych. Szukaj pęknięć, widocznych śladów rdzy, a także oznak przegrzania fioletowe przebarwienia na tarczy lub wytopione elementy gumowe to bardzo niepokojące sygnały.
4. Szczelina między tarczą a kołem pasowym: To kluczowy element. Prawidłowa szczelina między tarczą sprzęgła a kołem pasowym powinna wynosić zazwyczaj od 0,35 do 0,65 mm. Możesz ją zmierzyć szczelinomierzem. Zbyt duża szczelina uniemożliwi prawidłowe załączenie sprzęgła, ponieważ elektromagnes nie będzie w stanie przyciągnąć tarczy z wystarczającą siłą.

Pamiętaj, że nawet niewielkie odchylenia od normy w przypadku szczeliny mogą mieć duży wpływ na działanie sprzęgła. To jeden z najczęstszych powodów, dla których sprzęgło nie załącza się prawidłowo.

Krok 2: Test działania na uruchomionym silniku kluczowa obserwacja

Po wstępnej inspekcji czas na test dynamiczny. Uruchom silnik, a następnie włącz klimatyzację (przycisk A/C). Obserwuj koło pasowe kompresora. Tarcza czołowa sprzęgła powinna zacząć obracać się jednolicie razem z kołem pasowym. Jeśli tarcza stoi w miejscu, mimo że koło pasowe się kręci, lub obraca się z przerwami, oznacza to, że sprzęgło nie załącza się prawidłowo. W idealnej sytuacji powinieneś usłyszeć charakterystyczne "kliknięcie" w momencie załączenia.

Krok 3: Prosty test elektryczny czy sprzęgło dostaje sygnał do pracy?

Jeśli sprzęgło nie załącza się, a wizualnie wygląda w porządku, problem może leżeć w elektryce. Oto jak to sprawdzić:

1. Sprawdzenie napięcia na wtyczce cewki: Przy włączonym silniku i włączonej klimatyzacji, sprawdź za pomocą multimetru lub prostej żarówki testowej, czy na wtyczce cewki elektromagnetycznej pojawia się napięcie. Powinno to być zazwyczaj 12-14 V. Jeśli napięcie jest, oznacza to, że sygnał do załączenia sprzęgła dociera.
2. Brak napięcia: Jeśli nie ma napięcia, problem może być złożony. Może to wskazywać na uszkodzony bezpiecznik, przekaźnik, przerwę w instalacji elektrycznej, a nawet problem z czujnikiem ciśnienia w układzie klimatyzacji (który blokuje załączenie kompresora, jeśli ciśnienie jest zbyt niskie lub zbyt wysokie). W takim przypadku, jeśli nie czujesz się na siłach, warto skonsultować się z elektrykiem samochodowym.
3. Pomiar oporności cewki: Wyłącz silnik i odłącz wtyczkę od cewki sprzęgła. Używając multimetru ustawionego na pomiar oporności (Ohm), zmierz rezystancję cewki. Prawidłowa wartość zazwyczaj mieści się w zakresie od 2 do 5 Ohm (dokładna wartość może różnić się w zależności od producenta). Jeśli multimetr wskazuje zbyt niską lub zbyt wysoką wartość, lub co gorsza, brak oporności (przerwa w obwodzie), cewka jest uszkodzona i wymaga wymiany.

Pamiętaj, że test elektryczny jest bardzo ważny, ponieważ często to właśnie drobne problemy z zasilaniem lub samą cewką elektromagnetyczną są przyczyną awarii sprzęgła.

Narzędzia, które ułatwią Ci zadanie co warto mieć pod ręką?

• Multimetr: Niezbędny do pomiaru napięcia i oporności cewki.
• Prosta żarówka testowa 12V: Alternatywa dla multimetru do sprawdzenia obecności napięcia.
• Szczelinomierz: Do precyzyjnego pomiaru szczeliny między tarczą a kołem pasowym.
• Zestaw kluczy i nasadek: Mogą być potrzebne do demontażu osłon silnika, aby uzyskać lepszy dostęp do kompresora.
• Latarka: Do dokładnej inspekcji w trudno dostępnych miejscach.

Rozpoznaj objawy: najczęstsze sygnały uszkodzonego sprzęgła klimatyzacji

Zrozumienie, jakie objawy daje uszkodzone sprzęgło, jest kluczowe do szybkiego zdiagnozowania problemu. Jako Szymon Majewski, widziałem wiele przypadków i mogę potwierdzić, że te sygnały są bardzo charakterystyczne.

Głośne stuki, piski i zgrzyty co oznaczają te niepokojące dźwięki?

Jeśli po włączeniu klimatyzacji słyszysz głośne, metaliczne stuki, szumy, zgrzytanie, tarcie lub piski dochodzące z okolicy kompresora, to niemal pewny znak problemu ze sprzęgłem. Często są to objawy zużytego łożyska koła pasowego lub samej tarczy sprzęgła, która zaczyna trzeć o koło pasowe. Cykliczne "klikanie", które powtarza się co kilka sekund, może z kolei oznaczać, że sprzęgło próbuje się załączyć, ale bezskutecznie, co jest sygnałem niedostatecznej siły elektromagnesu lub zbyt dużej szczeliny.

Brak charakterystycznego "kliknięcia" cichy winowajca problemów z chłodzeniem

Jednym z najbardziej oczywistych, choć często ignorowanych objawów, jest brak charakterystycznego "kliknięcia" po wciśnięciu przycisku A/C. To "kliknięcie" to dźwięk załączającego się elektromagnesu sprzęgła. Jeśli go nie słyszysz, a obroty silnika nie ulegają zmianie (co jest normalne przy załączeniu kompresora), to znak, że sprzęgło po prostu nie dostaje sygnału do pracy lub cewka jest uszkodzona.

Sprzęgło zablokowane lub ślizgające się jak to wygląda w praktyce?

Możesz zaobserwować dwie skrajne sytuacje. Pierwsza to, gdy tarcza sprzęgła obraca się stale z kołem pasowym, nawet gdy klimatyzacja jest wyłączona. Oznacza to, że sprzęgło jest zablokowane, co może prowadzić do ciągłej pracy kompresora i zwiększonego zużycia paliwa. Druga sytuacja to taka, gdy tarcza sprzęgła stoi w miejscu, mimo pracy silnika i włączonej klimatyzacji, a koło pasowe się obraca. W obu przypadkach mamy do czynienia z awarią. Czasami możesz również odczuwać wyczuwalne wibracje na karoserii lub kierownicy podczas pracy układu klimatyzacji, co może wskazywać na problemy z wyważeniem sprzęgła lub zużycie łożyska.

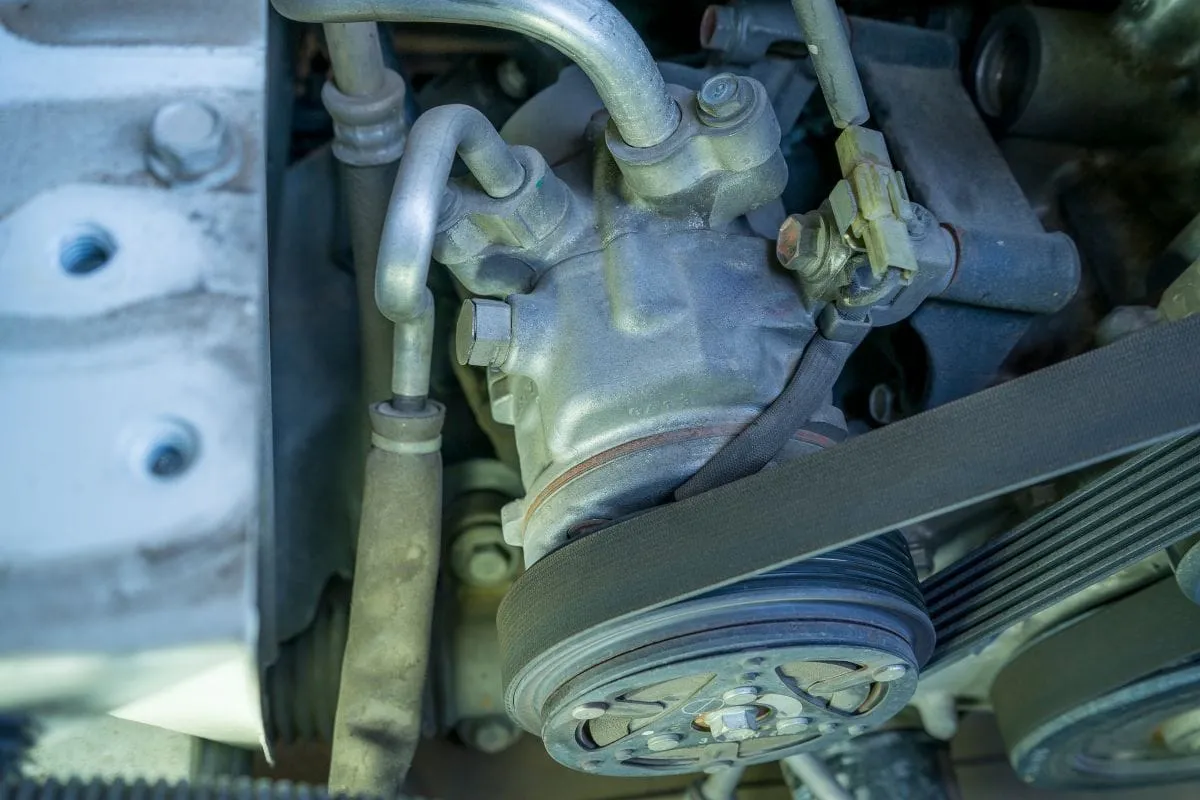

Widoczne gołym okiem oznaki przegrzania i zużycia

• Fioletowe przebarwienia: To klasyczny objaw przegrzania sprzęgła, często spowodowanego nadmiernym poślizgiem.
• Wytopione elementy gumowe: Jeśli zauważysz stopioną gumę w okolicy sprzęgła, to kolejny sygnał wysokiej temperatury i tarcia.
• Ślady rdzy lub pęknięcia: Rdza na tarczy sprzęgła lub widoczne pęknięcia mechaniczne to jasne wskazanie na uszkodzenie, które wymaga interwencji.

Główne przyczyny awarii sprzęgła sprężarki klimatyzacji

Zrozumienie przyczyn awarii sprzęgła pomoże Ci nie tylko zdiagnozować problem, ale także zapobiec mu w przyszłości. Oto najczęstsze powody, dla których sprzęgło odmawia posłuszeństwa.

Zużyte łożysko cichy zabójca pracujący bez przerwy

Łożysko koła pasowego kompresora to element, który pracuje praktycznie non-stop, gdy silnik jest uruchomiony, niezależnie od tego, czy klimatyzacja jest włączona, czy nie. Z czasem, w wyniku naturalnego zużycia eksploatacyjnego, łożysko może zacząć hałasować, a w końcu całkowicie się zatrzeć lub rozpaść. To jedna z najczęstszych przyczyn awarii sprzęgła, prowadząca do jego zablokowania lub nadmiernego luzu.

Uszkodzona cewka elektromagnetyczna gdy brakuje magnetycznej siły

Cewka elektromagnetyczna odpowiada za wytworzenie pola magnetycznego, które przyciąga tarczę sprzęgła do koła pasowego. Jeśli cewka jest uszkodzona (np. przerwa w obwodzie, zwarcie), nie będzie w stanie wytworzyć wystarczającej siły, aby załączyć sprzęgło. Problemy z cewką mogą być również spowodowane uszkodzonym przekaźnikiem, bezpiecznikiem lub inną usterką w instalacji elektrycznej.

Nieprawidłowa szczelina gdy milimetry robią ogromną różnicę

Jak już wspominałem, prawidłowa szczelina między tarczą a kołem pasowym jest kluczowa. Zbyt duża szczelina, wynikająca ze zużycia tarczy lub innych elementów, sprawia, że elektromagnes nie jest w stanie "dosięgnąć" tarczy i prawidłowo jej zasprzęglić. To prowadzi do poślizgów, przegrzewania się sprzęgła i w konsekwencji jego uszkodzenia.

Poważniejszy problem: Czy awaria sprzęgła to objaw zatarcia kompresora?

Niestety, czasami awaria sprzęgła to tylko wierzchołek góry lodowej. W niektórych przypadkach, zwłaszcza gdy sprzęgło jest wyraźnie spalone lub zablokowane, może to być symptomem znacznie poważniejszego problemu zatarcia samego kompresora. Zatarcie może być spowodowane zbyt małą ilością oleju lub czynnika chłodniczego w układzie, co prowadzi do braku smarowania i przegrzewania się sprężarki. W takiej sytuacji sprzęgło ulega poślizgowi i spaleniu, próbując bezskutecznie napędzić zablokowany kompresor. To najgorszy scenariusz, bo oznacza znacznie droższą naprawę.

Diagnoza za Tobą: Co dalej? Naprawa czy wymiana sprzęgła?

Skoro już wiesz, co dolega Twojemu sprzęgłu, czas podjąć decyzję o dalszych krokach. Moje doświadczenie podpowiada, że nie zawsze trzeba od razu wymieniać cały kompresor.

Kiedy wystarczy wymiana samego sprzęgła, a kiedy całego kompresora?

Decyzja o wymianie samego sprzęgła czy całego kompresora zależy od stopnia uszkodzenia i jego przyczyny:

• Wymiana samego sprzęgła: Jest możliwa, jeśli uszkodzone jest tylko łożysko, cewka elektromagnetyczna, tarcza sprzęgła lub koło pasowe, a sam kompresor pracuje płynnie i nie wykazuje oznak zatarcia. Wiele warsztatów oferuje zestawy naprawcze sprzęgła, które są znacznie tańsze niż nowy kompresor.
• Wymiana całego kompresora: Jest konieczna, jeśli diagnoza wskazuje na zatarcie kompresora. Objawy to zazwyczaj całkowite zablokowanie sprzęgła, głośne zgrzyty z samego kompresora, a także obecność opiłków metalu w układzie klimatyzacji (co jednak wymaga specjalistycznego sprawdzenia). Wymiana kompresora wiąże się również z koniecznością płukania całego układu, wymiany osuszacza i ponownego napełnienia czynnikiem chłodniczym.

Potencjalne koszty ile może kosztować naprawa w polskim warsztacie?

• Koszt wymiany samego sprzęgła (robocizna) waha się zazwyczaj od 200 do 500 zł, w zależności od modelu auta i skomplikowania dostępu.
• Ceny nowych sprzęgieł lub zestawów naprawczych zaczynają się od około 200-300 zł i mogą sięgać ponad 1000 zł za bardziej skomplikowane lub oryginalne części.
• W przypadku konieczności wymiany całego kompresora, koszty są znacznie wyższe. Sama część to wydatek rzędu 800-1500 zł (lub więcej za nowe, oryginalne), do czego należy doliczyć robociznę (często 300-800 zł) oraz koszty płukania układu i napełnienia czynnikiem.

Przeczytaj również: Maglownica Volvo S60: objawy, diagnoza, koszty. Co musisz wiedzieć?

DIY czy wizyta u specjalisty? Kiedy nie warto ryzykować samodzielnej naprawy

Samodzielna diagnoza, którą właśnie przeprowadziłeś, jest świetnym pierwszym krokiem. Jeśli problemem jest tylko zużyte łożysko, zbyt duża szczelina, czy uszkodzona cewka, a masz odpowiednie narzędzia i podstawową wiedzę mechaniczną, możesz spróbować samodzielnej wymiany sprzęgła. Pamiętaj jednak, że praca przy układzie klimatyzacji, zwłaszcza w kontekście czynnika chłodniczego, wymaga specjalistycznego sprzętu i wiedzy. Nigdy nie próbuj samodzielnie demontować elementów układu, które zawierają czynnik chłodniczy, bez odpowiedniego przeszkolenia i narzędzi do jego odzysku. Jeśli podejrzewasz zatarcie kompresora, masz problemy z ciśnieniem w układzie, lub po prostu nie czujesz się pewnie z bardziej skomplikowanymi naprawami elektrycznymi, zdecydowanie zalecam wizytę u specjalisty. Niewłaściwa naprawa może prowadzić do dalszych, poważniejszych uszkodzeń i znacznie wyższych kosztów.
