Sprzęgło hydrauliczne: Jak podłączyć i odpowietrzyć bez błędów?

Podłączenie sprzęgła hydraulicznego to zadanie, które wielu majsterkowiczów i początkujących mechaników może uznać za wyzwanie. Ten kompleksowy poradnik ma na celu przeprowadzić Cię przez każdy etap tego procesu od przygotowania, przez montaż poszczególnych komponentów, aż po kluczowe odpowietrzanie układu. Moim celem jest dostarczenie praktycznych wskazówek, które pomogą Ci uniknąć typowych błędów, zapewnić bezpieczeństwo pracy i cieszyć się płynną oraz niezawodną jazdą.

Przygotuj się do montażu sprzęgła hydraulicznego

Zanim w ogóle pomyślisz o podnoszeniu samochodu czy odkręcaniu czegokolwiek, musisz odpowiednio się przygotować. Właściwe planowanie i zgromadzenie niezbędnych narzędzi to połowa sukcesu, a także gwarancja bezpieczeństwa i efektywności pracy. Nie lekceważ tego etapu, bo to właśnie tutaj często popełnia się błędy, które później kosztują nas czas i nerwy.

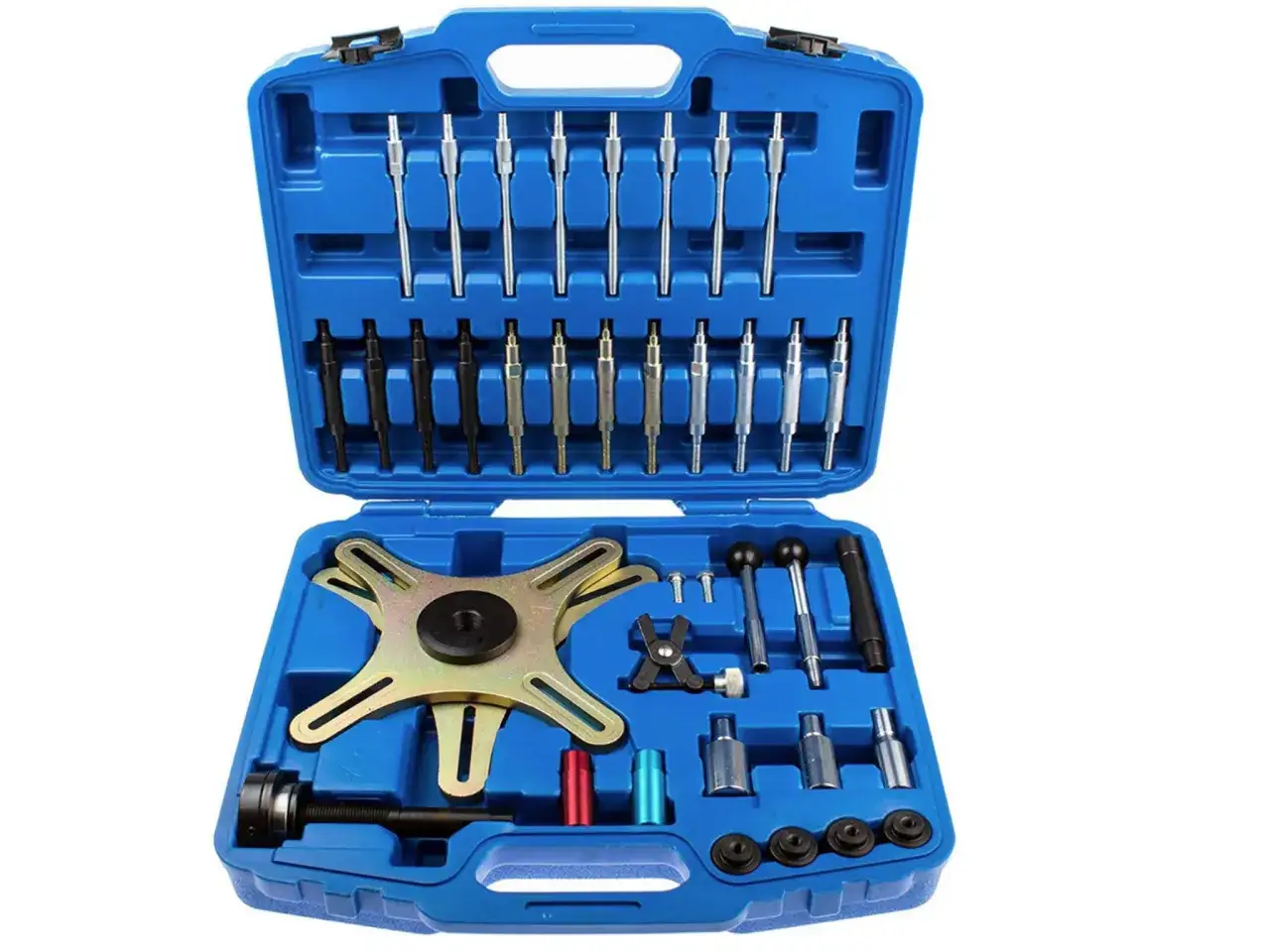

Jakie narzędzia będą Ci niezbędne? Lista kontrolna mechanika

Jako doświadczony mechanik wiem, że bez odpowiedniego wyposażenia ani rusz. Oto lista narzędzi, które moim zdaniem są absolutnie niezbędne do prawidłowego montażu i odpowietrzenia sprzęgła hydraulicznego:

• Klucze płaskie i nasadowe: Standardowy zestaw w różnych rozmiarach, niezbędny do demontażu i montażu elementów.
• Klucz do przewodów hamulcowych: Specjalny klucz, który minimalizuje ryzyko uszkodzenia delikatnych nakrętek na przewodach hydraulicznych.
• Zestaw do odpowietrzania układu hamulcowego/sprzęgła: Może to być prosty wężyk z butelką, ale polecam zainwestować w bardziej profesjonalne zestawy ciśnieniowe lub podciśnieniowe, zwłaszcza przy wysprzęglikach centralnych.
• Pojemnik na zużyty płyn: Niezbędny do bezpiecznego i ekologicznego zbierania starego płynu hydraulicznego.
• Przyrząd do centrowania tarczy sprzęgła: Absolutnie kluczowy, jeśli wymieniasz również tarczę sprzęgła. Umożliwia precyzyjne ustawienie tarczy względem wałka sprzęgłowego, co ułatwia montaż skrzyni biegów.
• Podnośnik lub kobyłki: Do bezpiecznego uniesienia i podparcia pojazdu.
• Latarka: Dobre oświetlenie to podstawa, zwłaszcza w trudno dostępnych miejscach.
• Rękawiczki ochronne i okulary: Płyn hamulcowy jest żrący i niebezpieczny dla oczu.

Bezpieczeństwo przede wszystkim jak przygotować stanowisko pracy?

Bezpieczeństwo to priorytet. Zawsze powtarzam, że pośpiech i niedbalstwo to najwięksi wrogowie mechanika. Zanim zaczniesz, upewnij się, że samochód jest stabilnie podparty. Użyj solidnych kobyłek lub profesjonalnego podnośnika, nigdy nie polegaj wyłącznie na lewarku. Upewnij się, że powierzchnia, na której pracujesz, jest czysta, sucha i dobrze oświetlona. Rozlany płyn hamulcowy może być śliski i niebezpieczny. Zawsze zakładaj rękawiczki ochronne i okulary, aby chronić skórę i oczy przed kontaktem z płynem hydraulicznym. Pamiętaj, że czyste i uporządkowane stanowisko pracy to nie tylko komfort, ale przede wszystkim bezpieczeństwo.

Pompa, przewody, wysprzęglik zrozumienie budowy i zasady działania układu

Zanim zaczniesz cokolwiek montować, warto zrozumieć, jak działa ten układ. Hydrauliczne sprzęgło to sprytne rozwiązanie, które przekształca siłę nacisku na pedał w ruch siłownika. Składa się z trzech głównych elementów: pompy sprzęgła, która jest zamontowana przy pedale i generuje ciśnienie; przewodu hydraulicznego, który przenosi płyn pod ciśnieniem; oraz siłownika, który faktycznie rozłącza sprzęgło. W nowszych autach często spotykamy wysprzęglik centralny (CSC), który jest zintegrowany z łożyskiem oporowym i znajduje się wewnątrz obudowy skrzyni biegów. Starsze konstrukcje wykorzystują wysprzęglik zewnętrzny, który jest łatwiejszy w wymianie, ale mniej efektywny pod względem zajmowanego miejsca i złożoności konstrukcji.

Dobór odpowiedniego płynu hydraulicznego (DOT-3 vs DOT-4) co musisz wiedzieć?

To jest kluczowa kwestia, której nie można zbagatelizować. W układach sprzęgła hydraulicznego stosuje się zazwyczaj ten sam płyn, co w układzie hamulcowym. Najczęściej są to płyny o specyfikacji DOT-3, DOT-4 lub DOT-5.1. Zawsze musisz sprawdzić zalecenia producenta pojazdu! Użycie niewłaściwego płynu może prowadzić do uszkodzenia uszczelnień i awarii całego układu. Co więcej, płyn hydrauliczny jest higroskopijny, co oznacza, że pochłania wodę z powietrza. Dlatego tak ważne jest, aby używać wyłącznie nowego płynu z hermetycznie zamkniętego opakowania. Nigdy nie używaj płynu, który stał otwarty przez dłuższy czas, ponieważ prawdopodobnie jest już zanieczyszczony wodą, co obniża jego temperaturę wrzenia i może prowadzić do powstawania pęcherzyków pary w układzie, a w konsekwencji do "miękkiego" pedału.

Montaż sprzęgła hydraulicznego: przewodnik krok po kroku

Kiedy masz już wszystko przygotowane i rozumiesz zasadę działania, możemy przejść do właściwego montażu. Postępując zgodnie z poniższymi krokami, zminimalizujesz ryzyko błędów i zapewnisz sobie płynną pracę sprzęgła.

Krok 1: Montaż pompy sprzęgła przy pedale na co zwrócić szczególną uwagę?

Montaż pompy sprzęgła to zazwyczaj pierwszy etap, jeśli wymieniasz cały układ lub samą pompę. To element, który bezpośrednio współpracuje z pedałem sprzęgła, więc jego precyzyjne zamocowanie jest bardzo ważne.

1. Demontaż starej pompy: Jeśli wymieniasz starą pompę, najpierw odłącz przewód hydrauliczny i zdejmij zabezpieczenia mocujące pompę do pedału i do grodzi. Pamiętaj, aby podstawić pojemnik na płyn, który może wyciec.
2. Montaż nowej pompy: Nową pompę zamontuj w odwrotnej kolejności. Zwróć uwagę na prawidłowe ułożenie uszczelek i oringów często są one dostarczane w zestawie z nową pompą.
3. Mocowanie do pedału: Precyzyjnie połącz trzpień pompy z pedałem sprzęgła. Upewnij się, że wszystkie zabezpieczenia (zawleczki, spinki) są prawidłowo założone i uniemożliwiają przypadkowe rozłączenie.
4. Mocowanie do grodzi: Przykręć pompę do grodzi silnika, używając odpowiednich śrub i dokręcając je z zalecanym momentem. Unikaj nadmiernego dokręcania, aby nie uszkodzić gwintów ani obudowy pompy.

Krok 2: Prawidłowe prowadzenie i mocowanie przewodów hydraulicznych

Przewody hydrauliczne są jak żyły układu muszą być poprowadzone tak, aby nic ich nie uszkodziło. To jeden z obszarów, gdzie często widzę błędy, które prowadzą do przetarć i wycieków.

Przy prowadzeniu przewodów hydraulicznych zawsze zwracaj uwagę na to, aby nie były one narażone na przetarcia, zagięcia czy kontakt z ruchomymi elementami silnika lub zawieszenia. Używaj fabrycznych mocowań i spinek, a jeśli ich brakuje, zabezpiecz przewody opaskami zaciskowymi, tak aby były stabilnie zamocowane i nie miały możliwości swobodnego ruchu. Nigdy nie dopuszczaj do tego, aby przewody wisiały luźno lub ocierały się o inne części. To prosta droga do awarii i utraty płynu.

Krok 3: Instalacja siłownika różnice między wysprzęglikiem zewnętrznym a centralnym (CSC)

Instalacja siłownika to kluczowy moment, a jego przebieg zależy od typu wysprzęglika, z którym masz do czynienia.

Jeśli masz do czynienia z wysprzęglikiem zewnętrznym, jego montaż jest zazwyczaj prostszy. Jest on umieszczony na zewnątrz skrzyni biegów, a jego wymiana nie wymaga demontażu całej skrzyni. Wystarczy go odkręcić, odłączyć przewód hydrauliczny i zamontować nowy, pamiętając o prawidłowym ułożeniu popychacza. W przypadku wysprzęglika centralnego (CSC) sytuacja jest bardziej skomplikowana. Ten element jest zintegrowany z łożyskiem oporowym i znajduje się wewnątrz obudowy skrzyni biegów. To oznacza, że aby go wymienić lub zamontować, musisz zdemontować całą skrzynię biegów. Jest to znacznie bardziej czasochłonne i wymaga większej precyzji. Po zamontowaniu nowego CSC upewnij się, że jest on prawidłowo osadzony na wałku wejściowym skrzyni i że przewód hydrauliczny jest bezpiecznie podłączony i zabezpieczony przed uszkodzeniem podczas ponownego montażu skrzyni.

Krok 4: Zalewanie układu nowym płynem jak zrobić to czysto i bezpiecznie?

Zalanie układu płynem to pozornie prosta czynność, ale wymaga precyzji, aby nie wprowadzić powietrza.

1. Przygotuj zbiorniczek: Otwórz zbiorniczek płynu hamulcowego (który zazwyczaj jest wspólny dla hamulców i sprzęgła). Upewnij się, że jest czysty.
2. Wlej płyn: Powoli wlej nowy, świeży płyn hydrauliczny (zgodny ze specyfikacją producenta) do zbiorniczka, aż osiągnie poziom maksymalny. Unikaj szybkiego wlewania, które może powodować powstawanie pęcherzyków powietrza.
3. Monitoruj poziom: Podczas całego procesu odpowietrzania będziesz musiał regularnie monitorować poziom płynu w zbiorniczku i uzupełniać go, aby nigdy nie spadł poniżej minimum. W przeciwnym razie zassiesz powietrze do układu, a cała praca pójdzie na marne.
4. Zamknij zbiorniczek: Po zalaniu wstępnym, zamknij zbiorniczek, aby zapobiec dostawaniu się wilgoci i zanieczyszczeń.

Odpowietrzanie układu sprzęgła: klucz do płynnej jazdy

Odpowietrzanie układu sprzęgła to bez wątpienia najważniejszy i często najbardziej frustrujący etap po podłączeniu sprzęgła hydraulicznego. Jeśli w układzie pozostaną pęcherzyki powietrza, pedał sprzęgła będzie "miękki", a zmiana biegów niemożliwa lub bardzo utrudniona. Powietrze, w przeciwieństwie do płynu, jest ściśliwe, co oznacza, że nie przenosi ciśnienia efektywnie. Dlatego tak kluczowe jest, aby usunąć każdą, nawet najmniejszą ilość powietrza z systemu. Niezależnie od tego, czy używasz metody tradycyjnej, czy nowoczesnych rozwiązań, precyzja i cierpliwość są tutaj na wagę złota.

Metoda klasyczna: Odpowietrzanie z pomocą drugiej osoby

To sprawdzona metoda, która wymaga pomocy drugiej osoby. Jest skuteczna, ale wymaga dobrej komunikacji.

1. Przygotowanie: Podłącz przezroczysty wężyk do odpowietrznika na siłowniku sprzęgła (wysprzęgliku). Drugi koniec wężyka zanurz w pojemniku z niewielką ilością świeżego płynu hydraulicznego. Upewnij się, że zbiorniczek płynu jest uzupełniony do maksimum.
2. Pompowanie: Osoba w kabinie powinna kilka razy (3-5 razy) energicznie wcisnąć pedał sprzęgła i przytrzymać go wciśniętego do oporu.
3. Odkręcanie odpowietrznika: W tym samym czasie, gdy pedał jest wciśnięty, Ty odkręć odpowietrznik o około ćwierć obrotu. Zobaczysz, jak płyn z pęcherzykami powietrza wypływa do pojemnika.
4. Zakręcanie odpowietrznika: Kiedy płyn przestanie wypływać, a pedał nadal jest wciśnięty, zakręć odpowietrznik.
5. Powtórzenie: Dopiero po zakręceniu odpowietrznika, osoba w kabinie może zwolnić pedał. Powtarzaj kroki 2-5, aż z wężyka będzie wypływał wyłącznie czysty płyn, bez żadnych pęcherzyków powietrza.
6. Uzupełnianie płynu: Regularnie sprawdzaj poziom płynu w zbiorniczku i uzupełniaj go, aby nie dopuścić do zassania powietrza.

Nowoczesne rozwiązania: Kiedy warto użyć zestawu ciśnieniowego lub podciśnieniowego?

W dzisiejszych czasach, kiedy układy stają się coraz bardziej skomplikowane, a wysprzęgliki centralne są standardem, warto rozważyć nowoczesne metody odpowietrzania. Zestawy ciśnieniowe lub podciśnieniowe są szczególnie przydatne, gdy odpowietrzanie metodą klasyczną jest utrudnione lub nieskuteczne. Zestaw ciśnieniowy podaje płyn pod ciśnieniem do zbiorniczka, wypychając powietrze przez odpowietrznik. Zestaw podciśnieniowy natomiast zasysa płyn i powietrze z odpowietrznika. Są one niezastąpione przy wysprzęglikach centralnych (CSC), gdzie grawitacja nie zawsze pomaga, a odpowietrznik jest często umieszczony w trudnym miejscu. Pozwalają na precyzyjne i często szybsze usunięcie powietrza, a co najważniejsze możesz to zrobić samodzielnie, bez pomocy drugiej osoby.

Jak rozpoznać, że układ jest idealnie odpowietrzony? (Test pedału sprzęgła)

Prawidłowo odpowietrzony układ to podstawa. Jak to rozpoznać? Przede wszystkim, pedał sprzęgła powinien być twardy i stawiać wyraźny opór na całej długości skoku. Nie powinien "wpadać" do podłogi ani być "miękki" i gąbczasty. Po wciśnięciu pedału do oporu, powinieneś bez problemu włączyć każdy bieg, zarówno przy wyłączonym, jak i włączonym silniku. Aby przeprowadzić test pedału sprzęgła, po prostu wciśnij go kilkukrotnie. Jeśli jego charakterystyka jest stała, a opór wyczuwalny, to dobry znak. Jeśli pedał po kilku wciśnięciach staje się twardszy, a potem znów mięknie, to prawdopodobnie w układzie nadal jest powietrze.

Masz problem z odpowietrzeniem wysprzęglika centralnego? Sprawdzone triki

Wysprzęgliki centralne (CSC) potrafią być prawdziwym utrapieniem przy odpowietrzaniu. Ich umiejscowienie wewnątrz skrzyni biegów sprawia, że pęcherzyki powietrza mogą łatwo uwięznąć. Oto kilka moich sprawdzonych trików:

• Użyj zestawu ciśnieniowego/podciśnieniowego: Jak już wspomniałem, to często jedyna skuteczna metoda przy CSC. Ciśnienie lub podciśnienie pomaga wypchnąć lub zassać uwięzione powietrze.
• "Pompuj" pedałem na zgaszonym silniku: Po wstępnym odpowietrzeniu, kilkukrotnie wciśnij pedał sprzęgła do oporu na zgaszonym silniku, a następnie pozostaw go wciśniętego na kilka minut. Czasem to pomaga "ruszyć" uwięzione pęcherzyki.
• Lekkie uderzenia w przewód: Delikatne opukiwanie przewodu hydraulicznego w okolicy wysprzęglika może pomóc w oderwaniu się pęcherzyków powietrza od ścianek.
• Podnieś przód pojazdu: Jeśli to możliwe, podnieś przód samochodu. Czasem zmiana kąta nachylenia pomaga w przemieszczaniu się pęcherzyków powietrza w kierunku odpowietrznika.
• Cierpliwość: Odpowietrzanie CSC może trwać długo. Nie poddawaj się po kilku próbach. Czasem trzeba powtórzyć całą procedurę kilkanaście razy.

Najczęstsze błędy przy podłączaniu sprzęgła i jak ich unikać

Wieloletnie doświadczenie nauczyło mnie, że nawet najbardziej staranny mechanik może popełnić błędy. Kluczem jest jednak świadomość tych pułapek i wiedza, jak ich unikać. Poniżej przedstawiam najczęstsze problemy, z którymi spotykam się po montażu sprzęgła hydraulicznego.

Błąd #1: "Miękki" lub "wpadający" pedał po montażu gdzie szukać przyczyny?

To chyba najczęstszy problem, z którym spotykam się po wymianie sprzęgła hydraulicznego. Pedał sprzęgła jest "miękki", "gąbczasty" lub wręcz "wpada" do podłogi, a biegi ciężko wchodzą lub wcale. W 90% przypadków przyczyną jest nieprawidłowe odpowietrzenie układu. Powietrze w układzie, jak już wspomniałem, jest ściśliwe i uniemożliwia prawidłowe przeniesienie siły na siłownik. Ale to nie jedyna możliwa przyczyna. Warto sprawdzić również:

• Nieszczelności w układzie: Nawet minimalny wyciek może powodować zasysanie powietrza.
• Uszkodzona pompa sprzęgła: Jeśli pompa jest nowa, to rzadko, ale zdarza się, że ma wadę fabryczną. Jeśli stara, mogła po prostu odmówić posłuszeństwa.
• Uszkodzony wysprzęglik: Podobnie jak z pompą, nowa część może być wadliwa, a stara po prostu zużyta.
• Użycie starego lub nieodpowiedniego płynu: Płyn zanieczyszczony wodą może powodować podobne objawy.

Błąd #2: Wycieki płynu jak zlokalizować i usunąć nieszczelność?

Wycieki płynu to poważny problem, który nie tylko prowadzi do utraty płynu i konieczności ciągłego odpowietrzania, ale także może uszkodzić inne elementy, np. elementy skrzyni biegów. Najczęściej wycieki pojawiają się w miejscach połączeń przewodów na gwintach, przy złączkach. Warto dokładnie obejrzeć wszystkie połączenia, szukając śladów płynu. Innym częstym miejscem są uszczelnienia wysprzęglika zarówno zewnętrznego, jak i centralnego. W przypadku CSC, wyciek płynu będzie widoczny pod samochodem, często w okolicy łączenia skrzyni z silnikiem. Do zlokalizowania drobnych nieszczelności można użyć specjalnych sprayów, które po wyschnięciu zmieniają kolor w miejscu wycieku. Pamiętaj, że każdy wyciek musi być natychmiast usunięty dokręć połączenie, wymień uszczelkę lub uszkodzony element.

Błąd #3: Uszkodzenie nowych części podczas instalacji czego absolutnie nie robić?

To błąd, który boli najbardziej uszkodzenie nowej, często drogiej części, jeszcze przed uruchomieniem samochodu. Aby tego uniknąć, pamiętaj o kilku zasadach:

• Nie używaj nadmiernej siły: Szczególnie przy dokręcaniu przewodów hydraulicznych. Gwinty są delikatne, a ich zerwanie to duży problem.
• Prawidłowe centrowanie tarczy sprzęgła: Jeśli wymieniałeś tarczę, jej złe wycentrowanie uniemożliwi montaż skrzyni biegów i może uszkodzić wałek sprzęgłowy lub tarczę.
• Ostrożność przy montażu wysprzęglika centralnego: Uszczelnienia CSC są bardzo delikatne. Nie uszkodź ich podczas wsuwania wysprzęglika na wałek wejściowy skrzyni biegów.
• Czystość: Zawsze dbaj o czystość. Piasek czy brud, który dostanie się do układu hydraulicznego, może uszkodzić pompę lub siłownik.
• Nie używaj ostrych narzędzi do podważania: Szczególnie w okolicy uszczelnień.

Po montażu: ostatnie sprawdzenia i pierwsza jazda

Gratulacje! Jeśli dotarłeś do tego etapu, najtrudniejsze masz już za sobą. Jednak to nie czas na całkowity relaks. Przed pierwszą jazdą musisz przeprowadzić serię finalnych sprawdzeń, aby upewnić się, że wszystko jest zamontowane prawidłowo i bezpiecznie. To właśnie te ostatnie chwile decydują o sukcesie całej operacji.

Finalna inspekcja wizualna całego układu hydraulicznego

Zanim uruchomisz silnik, przeprowadź dokładną inspekcję wizualną. Sprawdź, czy wszystkie połączenia przewodów hydraulicznych są szczelne i suche. Upewnij się, że przewody są prawidłowo poprowadzone i zamocowane, nie ocierają się o inne elementy i nie są narażone na uszkodzenia. Sprawdź poziom płynu w zbiorniczku powinien być pomiędzy poziomem minimum a maksimum. Obejrzyj dokładnie okolice pompy sprzęgła i siłownika (wysprzęglika) w poszukiwaniu jakichkolwiek śladów wycieków. To jest ten moment, kiedy możesz jeszcze naprawić drobne niedociągnięcia, zanim staną się większym problemem.

Test działania sprzęgła na postoju sprawdzanie biegów

Teraz czas na pierwszy test, ale jeszcze bez jazdy. Uruchom silnik. Na postoju, przy włączonym silniku, kilkukrotnie wciśnij pedał sprzęgła. Powinien być twardy i stawiać wyraźny opór. Następnie spróbuj włączyć kolejno wszystkie biegi (na włączonym silniku i wciśniętym sprzęgle). Biegi powinny wchodzić płynnie, bez zgrzytów i oporów. Jeśli masz problem z włączeniem któregokolwiek biegu, lub pedał sprzęgła jest "miękki", oznacza to, że układ prawdopodobnie jest nadal zapowietrzony lub masz inną usterkę. W takim przypadku nie ruszaj w drogę i wróć do etapu odpowietrzania lub diagnostyki.

Przeczytaj również: Sprzęgło klimatyzacji: objawy, diagnoza, naprawa i koszty. Poradnik

Pierwsza jazda próbna na co zwrócić uwagę, by potwierdzić sukces operacji?

Jeśli wszystkie poprzednie testy wypadły pomyślnie, możesz wyruszyć na pierwszą jazdę próbną. Wybierz spokojną drogę, gdzie będziesz mógł swobodnie przetestować sprzęgło. Zwróć uwagę na kilka kluczowych aspektów:

• Płynne załączanie sprzęgła: Sprzęgło powinno załączać się płynnie, bez szarpnięć, w miarę równomiernie na całej długości skoku pedału.
• Brak ślizgania: Po puszczeniu pedału sprzęgła i dodaniu gazu, obroty silnika powinny rosnąć proporcjonalnie do prędkości pojazdu. Jeśli obroty rosną szybko, a samochód przyspiesza wolno, sprzęgło się ślizga.
• Płynna zmiana biegów: Każdy bieg powinien wchodzić lekko i bez oporów, zarówno przy redukcji, jak i przy wrzucaniu wyższego biegu.
• Stabilna praca pedału: Pedał sprzęgła powinien zachowywać się tak samo przy każdym wciśnięciu być twardy i stawiać stały opór.
• Brak niepokojących dźwięków: Wszelkie zgrzyty, piski czy inne nietypowe odgłosy mogą świadczyć o problemach.

Jeśli wszystko działa tak, jak powinno, możesz odetchnąć z ulgą operacja zakończyła się sukcesem!
