Regulacja sprzęgła C-360: Krok po kroku do płynnej pracy!

Prawidłowa regulacja sprzęgła w Ursusie C-360 to kluczowa czynność serwisowa, która zapewnia nie tylko płynną pracę ciągnika, ale także znacząco wydłuża żywotność jego podzespołów. Ten praktyczny przewodnik krok po kroku pomoże Ci samodzielnie wykonać tę regulację, unikając typowych błędów i kosztownych awarii.

Prawidłowa regulacja sprzęgła w C-360 to gwarancja płynnej pracy i długiej żywotności

Jako Szymon Majewski, mogę z pełnym przekonaniem stwierdzić, że precyzyjna regulacja sprzęgła to absolutna podstawa dla każdego właściciela Ursusa C-360. To jedna z tych podstawowych czynności serwisowych, która ma bezpośredni wpływ na komfort pracy, efektywność ciągnika i, co najważniejsze, na jego długowieczność. Zaniedbanie tego elementu może prowadzić do szeregu problemów, które w konsekwencji mogą okazać się bardzo kosztowne. Nieprawidłowo wyregulowane sprzęgło w C-360 daje o sobie znać na wiele sposobów. Warto znać te objawy, aby szybko zareagować i uniknąć poważniejszych uszkodzeń.

• Zgrzytanie biegów: To klasyczny sygnał, że sprzęgło nie rozłącza się w pełni, co prowadzi do tarcia w skrzyni biegów podczas zmiany przełożeń.
• Szarpanie przy ruszaniu: Często świadczy o nierówno ustawionych łapkach wyciskowych lub zużytej tarczy sprzęgłowej, co powoduje nierównomierne przenoszenie momentu obrotowego.
• Ślizgające się sprzęgło: Objawia się spadkiem mocy ciągnika pod obciążeniem, pomimo wzrostu obrotów silnika. Jest to zazwyczaj wynik braku luzu na pedale, co prowadzi do ciągłego, choć lekkiego, nacisku na tarczę.
• Problemy z włączeniem WOM: Jeśli wałek odbioru mocy nie włącza się płynnie lub nie rozłącza się całkowicie, to znak, że drugi stopień sprzęgła wymaga uwagi.

Ignorowanie tych objawów to prosta droga do poważnych uszkodzeń. Brak luzu na pedale sprzęgła powoduje ciągły nacisk łożyska wyciskowego na łapki, co prowadzi do jego przyspieszonego zużycia i, co gorsza, do "ślizgania się" sprzęgła. To z kolei skutkuje przegrzewaniem i szybkim zużyciem tarczy sprzęgłowej oraz docisku. Zbyt duży luz na pedale to z kolei niepełne wysprzęglanie, które objawia się zgrzytaniem przy włączaniu biegów i "ciągnięciem" sprzęgła, co obciąża synchronizatory i może uszkodzić skrzynię biegów. W obu przypadkach, zaniedbanie regulacji to gwarancja kosztownych napraw.

Zanim przystąpisz do jakichkolwiek prac regulacyjnych, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i co najważniejsze, że ciągnik jest bezpiecznie przygotowany do pracy. Bezpieczeństwo to podstawa, a odpowiednie narzędzia to gwarancja precyzji. Do przeprowadzenia regulacji sprzęgła w C-360 będziesz potrzebował kilku podstawowych narzędzi:

• Klucze płaskie (najczęściej rozmiary 13, 17, 19).
• Szczelinomierz absolutnie niezbędny do precyzyjnej regulacji łapek wyciskowych.
• Śrubokręt płaski lub krzyżakowy (do demontażu pokrywy rewizyjnej).
• Ewentualnie latarka, aby lepiej widzieć w trudno dostępnych miejscach.

Pamiętaj, że praca przy maszynach rolniczych wymaga szczególnej ostrożności. Oto jak bezpiecznie przygotować ciągnik do regulacji:

1. Wyłącz silnik ciągnika i wyjmij kluczyki ze stacyjki, aby zapobiec przypadkowemu uruchomieniu.
2. Zaciągnij hamulec ręczny, aby unieruchomić maszynę.
3. Zabezpiecz koła klinami, zarówno z przodu, jak i z tyłu, aby ciągnik nie mógł się przemieścić.
4. Upewnij się, że pracujesz na płaskim, stabilnym podłożu. Unikaj pracy na pochyłościach lub niestabilnym gruncie.

Teraz, gdy ciągnik jest bezpiecznie przygotowany, a narzędzia czekają w pogotowiu, możemy przejść do sedna sprawy. Kolejne kroki są kluczowe dla prawidłowej regulacji sprzęgła w Ursusie C-360, więc wykonaj je z należytą starannością.

Regulacja luzu pedału sprzęgła (I stopień jazda)

Regulacja luzu na pedale sprzęgła, czyli pierwszego stopnia odpowiedzialnego za jazdę, ma na celu zapewnienie, że sprzęgło jest w pełni rozłączane i załączane, a łożysko wyciskowe nie jest ciągle obciążone. Prawidłowy luz jałowy pedału sprzęgła powinien wynosić od 20 do 30 mm. Całkowity skok pedału do podłogi to około 140 mm. Aby zmierzyć luz na pedale sprzęgła, postaw linijkę pionowo obok pedału i lekko naciśnij pedał, aż poczujesz wyraźny opór. Różnica między początkowym a końcowym położeniem pedału to właśnie luz jałowy.

1. Zlokalizuj cięgno pedału sprzęgła, które łączy pedał z mechanizmem wysprzęglającym.
2. Na cięgnie znajdziesz nakrętkę kontrującą i nakrętkę regulacyjną.
3. Poluzuj nakrętkę kontrującą.
4. Obracaj nakrętką regulacyjną:
   • W prawo (zgodnie z ruchem wskazówek zegara), aby zmniejszyć luz.
   • W lewo (przeciwnie do ruchu wskazówek zegara), aby zwiększyć luz.
5. Po uzyskaniu pożądanego luzu (20-30 mm), dokręć mocno nakrętkę kontrującą, aby zabezpieczyć ustawienie.
6. Sprawdź ponownie luz, upewniając się, że jest stabilny.

Śruba regulacyjna luzu pedału sprzęgła zazwyczaj znajduje się na cięgnie łączącym pedał z widełkami wysprzęglającymi, tuż przy obudowie sprzęgła. Manipulowanie nią w prawo lub w lewo pozwala precyzyjnie ustawić pożądany luz. Po zakończeniu regulacji, zawsze pamiętaj o mocnym dokręceniu nakrętki kontrującej, aby zapobiec samoczynnemu rozregulowaniu się mechanizmu podczas pracy ciągnika.

Precyzyjna regulacja łapek wyciskowych

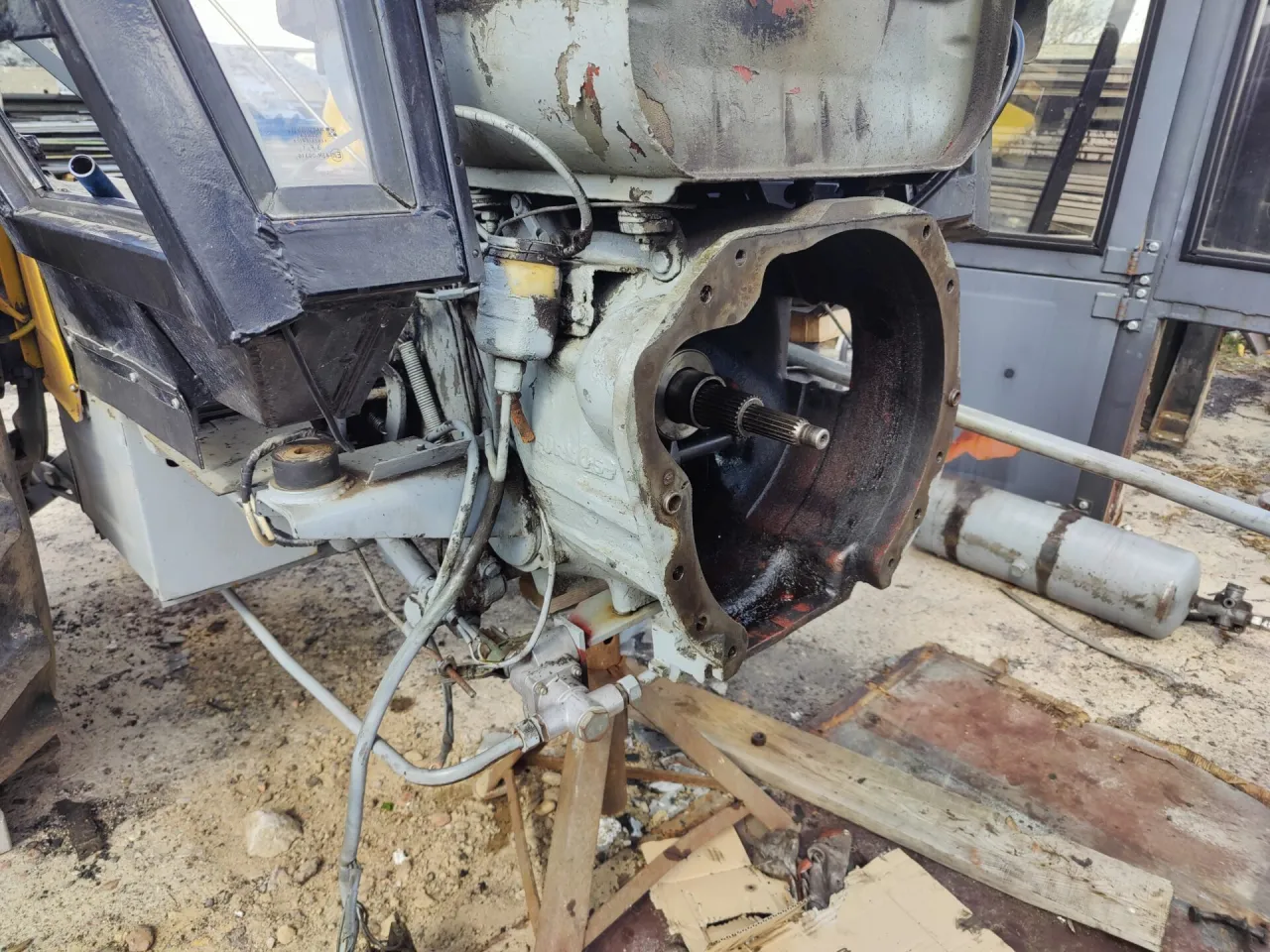

Regulacja łapek wyciskowych to bardziej zaawansowany etap, który ma kluczowe znaczenie dla równomiernego działania sprzęgła i jego długiej żywotności. Nierówno ustawione łapki mogą prowadzić do szarpania, nierównomiernego zużycia tarczy, a nawet uszkodzenia docisku. Regulacja łapek wyciskowych jest konieczna przede wszystkim po wymianie tarczy sprzęgłowej, docisku lub całego zespołu sprzęgła. Powinieneś ją również wykonać, jeśli zauważysz objawy nierówno ustawionych łapek, takie jak wspomniane wcześniej szarpanie przy ruszaniu, czy też jeśli po regulacji luzu pedału nadal występują problemy z płynnym wysprzęglaniem. Aby dostać się do łapek wyciskowych, musisz zdemontować pokrywę rewizyjną sprzęgła.

1. Zlokalizuj pokrywę rewizyjną sprzęgła, która znajduje się zazwyczaj pod ciągnikiem, w dolnej części obudowy sprzęgła.
2. Odkręć śruby mocujące pokrywę za pomocą odpowiedniego klucza lub śrubokręta.
3. Delikatnie zdejmij pokrywę, uważając, aby nie uszkodzić uszczelki. Jeśli uszczelka jest stara lub uszkodzona, warto ją wymienić.
4. Po zdjęciu pokrywy uzyskasz dostęp do wnętrza obudowy sprzęgła i do łapek wyciskowych.

Teraz przechodzimy do najważniejszego elementu: precyzyjnego ustawienia łapek. Celem jest uzyskanie szczeliny 2 mm między łożyskiem wyciskowym a powierzchnią roboczą każdej łapki.

1. Wciśnij pedał sprzęgła tak, aby łożysko wyciskowe dotykało łapek, ale bez wywierania nadmiernego nacisku. Możesz poprosić kogoś o pomoc w utrzymaniu pedału w tej pozycji.
2. Za pomocą szczelinomierza (listka o grubości 2 mm) sprawdź szczelinę między łożyskiem wyciskowym a każdą z łapek. Powinna być ona identyczna dla wszystkich łapek.
3. Jeśli szczelina jest nieprawidłowa, zlokalizuj śruby regulacyjne na każdej łapce (zazwyczaj są to śruby z nakrętkami kontrującymi).
4. Poluzuj nakrętkę kontrującą na łapce, którą chcesz wyregulować.
5. Obracaj śrubą regulacyjną, aż uzyskasz idealną szczelinę 2 mm. Pamiętaj, aby robić to precyzyjnie.
6. Po ustawieniu szczeliny, mocno dokręć nakrętkę kontrującą, aby zabezpieczyć ustawienie.
7. Powtórz ten proces dla każdej łapki, upewniając się, że wszystkie są ustawione równomiernie. To kluczowe dla płynnego i równomiernego wysprzęglania.

Przeczytaj również: Stuki w E46? Diagnoza maglownicy bez mechanika poradnik

Regulacja drugiego stopnia (WOM)

Drugi stopień sprzęgła w Ursusie C-360 odpowiada za rozłączanie napędu Wałka Odbioru Mocy (WOM). Jego prawidłowa regulacja jest niezbędna, aby WOM włączał się i rozłączał płynnie, bez szarpania i zgrzytów, chroniąc jednocześnie maszyny podłączone do ciągnika. Aby sprawdzić, czy drugi stopień sprzęgła działa prawidłowo, wciśnij pedał sprzęgła do samego końca, aż poczujesz wyraźny opór drugiego stopnia. W tym momencie napęd WOM powinien być całkowicie rozłączony. Możesz to sprawdzić, próbując ręcznie obrócić wałek WOM (przy wyłączonym silniku i zachowaniu ostrożności). Jeśli wałek stawia opór lub nie można go swobodnie obrócić, oznacza to, że sprzęgło WOM nie rozłącza się w pełni. Jeśli napęd WOM nie jest prawidłowo rozłączany, konieczna jest korekta ustawień. Zazwyczaj regulacja drugiego stopnia odbywa się poprzez manipulację śrubami regulacyjnymi znajdującymi się na docisku sprzęgła, dostępnymi po zdjęciu pokrywy rewizyjnej. Zasada jest podobna jak przy regulacji łapek pierwszego stopnia należy dążyć do uzyskania odpowiedniego luzu, który zapewni pełne rozłączenie WOM przy maksymalnym wciśnięciu pedału sprzęgła. Wartość tego luzu jest często podana w instrukcji serwisowej ciągnika.

Najczęstsze błędy i jak ich unikać

Podczas regulacji sprzęgła w C-360 łatwo o błędy, które mogą zniweczyć cały wysiłek i prowadzić do dalszych problemów. Chciałbym Cię ostrzec przed najczęściej popełnianymi pomyłkami, abyś mógł ich skutecznie unikać. Całkowity brak luzu na pedale sprzęgła to jeden z najgroźniejszych błędów. Przyczyną jest zbyt mocne naciągnięcie cięgna regulacyjnego. Konsekwencje są poważne: łożysko wyciskowe jest ciągle, nawet lekko, dociskane do łapek. To prowadzi do jego przyspieszonego zużycia, a co gorsza, do ciągłego "ślizgania się" sprzęgła. Tarcza sprzęgłowa i docisk przegrzewają się i zużywają w zastraszającym tempie, co skutkuje utratą mocy i koniecznością kosztownej wymiany całego zestawu. Zbyt duży luz na pedale sprzęgła to równie problematyczny błąd. Wynika on z niedostatecznego naciągnięcia cięgna. Skutkuje to tym, że pedał sprzęgła nie jest w stanie w pełni wysprzęglić, czyli całkowicie rozłączyć napędu. Objawia się to zgrzytaniem przy włączaniu biegów, ponieważ koła zębate w skrzyni biegów nie są w pełni rozłączone. Sprzęgło "ciągnie", co utrudnia płynne ruszenie i sprawia, że zmiana biegów staje się uciążliwa i szkodliwa dla synchronizatorów. Nierówne ustawienie łapek wyciskowych to kolejny błąd, który często wynika z braku precyzji podczas regulacji. Jeśli łapki nie są ustawione na identyczną wysokość, docisk nie działa równomiernie na tarczę sprzęgłową. To prowadzi do nierównomiernego zużycia tarczy, szarpania podczas ruszania, a w skrajnych przypadkach może nawet uszkodzić sam docisk. Pamiętaj, że każdy milimetr ma tu znaczenie. Po przeprowadzeniu regulacji sprzęgła, niezwykle ważne jest przeprowadzenie jazdy próbnej. To właśnie wtedy zweryfikujesz, czy Twoje działania przyniosły oczekiwane rezultaty. Po prawidłowej regulacji sprzęgła, skrzynia biegów powinna pracować płynnie i bezproblemowo. Zmiana biegów powinna odbywać się lekko, bez żadnego zgrzytania czy oporu. Ruszanie z miejsca powinno być płynne, bez szarpania i bez odczucia, że sprzęgło "ciągnie". Pedał sprzęgła powinien mieć odpowiedni luz jałowy, a jego pełne wciśnięcie powinno skutecznie rozłączać napęd, zarówno dla jazdy, jak i dla WOM. Jeśli mimo starannej regulacji problemy ze sprzęgłem nadal występują, nie ignoruj ich. Może to wskazywać na poważniejsze usterki, takie jak zużycie tarczy sprzęgłowej, uszkodzenie docisku, problemy z synchronizatorami w skrzyni biegów, a w przypadku wersji ze wspomaganiem hydraulicznym zapowietrzenie układu. W takiej sytuacji najlepszym rozwiązaniem jest konsultacja z doświadczonym mechanikiem. On będzie w stanie postawić trafną diagnozę i zaproponować odpowiednie rozwiązanie, zanim drobny problem przerodzi się w kosztowną awarię.
