Regulacja luzu zaworowego decyduje o tym, czy silnik pracuje cicho, równo i bezpiecznie dla gniazd zaworowych. Gdy ktoś pyta, jak ustawić zawory w silniku, zwykle chodzi nie o samą teorię, ale o konkretną procedurę: co sprawdzić, jakich narzędzi użyć i jak nie pomylić suwu sprężania z innym położeniem wału. Poniżej rozkładam ten temat na części, tak żeby dało się go zrozumieć i zastosować w praktyce.
Najważniejsze informacje o regulacji luzu zaworowego
- Luz zaworowy sprawdza się zwykle na zimnym silniku i przy położeniu GMP na suwie sprężania, ale zawsze decyduje instrukcja danego silnika.
- Do pracy potrzebujesz szczelinomierza, podstawowych kluczy, często śrubokrętu oraz nowej uszczelki pokrywy zaworów.
- Za mały luz jest groźniejszy od za dużego, bo może prowadzić do niedomykania zaworu i wypalenia gniazda.
- W silnikach z hydraulicznymi popychaczami ręcznej regulacji zwykle nie wykonuje się wcale, więc najpierw trzeba potwierdzić typ konstrukcji.
- W autach z LPG kontrolę warto skrócić nawet do 15-30 tys. km, bo luz potrafi kasować się szybciej niż w benzynie.
- Po każdej korekcie trzeba ponownie sprawdzić pomiar, bo kontrnakrętka lub dokręcanie potrafią zmienić ustawienie.
Na czym polega ustawienie luzu i co ono realnie zmienia
Tu chodzi o bardzo małą przerwę między elementem sterującym a trzonkiem zaworu. W praktyce ma ona skompensować rozszerzalność cieplną metalu, bo rozgrzany silnik pracuje zupełnie inaczej niż zimny. Jeśli luz znika, zawór może nie domykać się do końca; jeśli jest za duży, rozrząd zaczyna hałasować i traci precyzję.
Ja patrzę na to prosto: poprawny luz ma dać cichą, ale nie „martwą” pracę. Nie chodzi o absolutny brak dźwięku, tylko o taki stan, w którym mechanika ma miejsce na rozszerzanie się, a zawór nadal zamyka się pewnie i w odpowiednim momencie.
To dlatego różne silniki mają różne wartości dla dolotu i wydechu. Zawór wydechowy pracuje w wyższej temperaturze, więc zwykle wymaga innej tolerancji niż ssący. Od tego właśnie zależy, czy regulacja ma sens, czy tylko ukryje problem na kilka tysięcy kilometrów.
Żeby dobrze ustawić taki układ, trzeba najpierw wiedzieć, z jakimi elementami ma się do czynienia, a to prowadzi do najważniejszej praktycznej rzeczy: rozpoznania typu mechanizmu.
Rozpoznaj części, zanim zaczniesz kręcić śrubami
W poradach o zaworach najwięcej szkód robi pośpiech. W jednym silniku regulujesz śrubą z kontrą, w innym wymieniasz podkładki, a w jeszcze innym nie masz czego „ustawić” ręcznie, bo pracują hydrauliczne popychacze. Jeśli pomylisz te układy, możesz bez sensu rozkręcić pokrywę i dalej nie wiedzieć, co dokładnie robisz.
Najczęściej spotkasz się z takimi elementami:
- pokrywa zaworów - osłania górę głowicy i po jej zdjęciu widać mechanizm rozrządu;
- dźwigienka lub popychacz - przenosi ruch z wałka rozrządu na zawór;
- śruba regulacyjna i kontrnakrętka - pozwalają skorygować luz w prostszych konstrukcjach;
- szklanka lub podkładka regulacyjna - stosowana w wielu nowocześniejszych silnikach z regulacją płytkową;
- trzonek zaworu - jego końcówkę kontroluje się szczelinomierzem;
- uszczelka pokrywy zaworów - po demontażu często warto ją wymienić, żeby nie było wycieku oleju.
Jeśli silnik ma hydrauliczne popychacze, zwykle nie wykonuje się klasycznej ręcznej regulacji. Wtedy problemem bywa raczej zużycie, zanieczyszczenie oleju albo zapieczony element, a nie sam luz do ustawienia. To ważne rozróżnienie, bo oszczędza czas i pomaga uniknąć niepotrzebnego grzebania przy sprawnym układzie.
Kiedy już wiesz, jakie części masz przed sobą, możesz ocenić, czy silnik wymaga kontroli i po czym to poznać w praktyce.
Kiedy warto sprawdzić luzy i jakie objawy mnie alarmują
Najprostsza zasada jest taka: kontrolę robi się zgodnie z instrukcją producenta, po większym przebiegu, po zakupie auta bez pewnej historii serwisowej i zawsze wtedy, gdy silnik zaczyna zachowywać się inaczej niż zwykle. W autach z LPG warto patrzeć na ten temat jeszcze uważniej, bo gniazda zaworowe potrafią zużywać się szybciej i luz może się „zamykać” szybciej niż w benzynie.
Jeśli jeździsz na gazie, traktuj to jako serwis cykliczny, a nie jednorazową naprawę. W praktyce kontrola co 15-30 tys. km daje większą szansę, że wyłapiesz problem zanim przejdzie w wypalenie gniazda albo utratę kompresji.
Najbardziej czytelne objawy są dwa. Zbyt duży luz daje metaliczne klepanie albo cykanie, zwykle słyszalne na biegu jałowym i przy lekkim dodaniu gazu. Zbyt mały luz bywa podstępny: silnik potrafi pracować ciszej, ale traci kompresję, gorzej odpala na ciepło i może nierówno chodzić na wolnych obrotach.
| Objaw | Co zwykle oznacza | Ryzyko |
|---|---|---|
| Metaliczne stukanie spod pokrywy zaworów | Za duży luz lub zużycie elementów sterujących | Szybsze zużycie dźwigienek i krzywek |
| Trudny rozruch na ciepłym silniku | Za mały luz, zawór nie domyka się idealnie | Utrata kompresji |
| Nierówna praca na jałowym | Rozregulowany układ albo początek problemu z domykaniem zaworu | Wypadanie zapłonów, spadek komfortu jazdy |
| Spadek mocy | Zawory otwierają się z nieprawidłowym czasem lub skokiem | Gorsze napełnianie cylindra |
Jeśli ktoś pyta mnie, czego nie ignorować, odpowiadam bez wahania: cichego, rozgrzanego silnika, który zaczyna coraz gorzej odpalać. To często nie jest „normalne starzenie”, tylko sygnał, że zawory wymagają kontroli, zanim problem przejdzie w wypalone gniazdo. I właśnie dlatego następnym krokiem jest dobre przygotowanie narzędzi, bo bez nich łatwo o pomiar, który nie ma żadnej wartości.
Przygotuj narzędzia i warunki pracy bez improwizacji
Do tej pracy nie potrzeba warsztatu klasy premium, ale potrzebna jest precyzja. Ja zawsze zaczynam od sprawdzenia instrukcji serwisowej, bo to ona mówi, czy regulacja odbywa się na zimno, jakie są wartości dla ssących i wydechowych oraz czy silnik ma śrubę, podkładkę czy szklankę.
Najczęściej przydają się:
- szczelinomierz - podstawowe narzędzie do pomiaru luzu;
- klucze płaskie i nasadowe - do pokrywy, kontrnakrętek i obracania wałem;
- śrubokręt - przy śrubowej regulacji;
- klucz dynamometryczny - żeby nie przeciągnąć kontr i pokrywy;
- nowa uszczelka pokrywy zaworów - stara często po demontażu już nie trzyma idealnie;
- czysta szmatka i odtłuszczacz - żeby nie wprowadzić brudu do głowicy.
Jeżeli silnik ma dostęp do górnej części rozrządu po zdjęciu kilku osłon, zaplanuj więcej czasu, niż wydaje się na początku. Sama regulacja może trwać krótko, ale czyszczenie, demontaż i ponowny montaż zwykle zajmują więcej niż sam pomiar. W praktyce nie chodzi o to, żeby działać szybko, tylko żeby po złożeniu nic nie ciekło i nic nie było dociągnięte „na oko”.
Gdy komplet jest gotowy, można przejść do właściwej procedury. Tu liczy się kolejność, a nie siła ręki.
Ustawienie zaworów krok po kroku
W większości klasycznych silników zaczynam od ustawienia tłoka w górnym martwym punkcie suwu sprężania, czyli wtedy, gdy oba zawory danego cylindra są zamknięte. To bardzo ważne, bo regulacja na niewłaściwym suwie da fałszywy pomiar i cały wysiłek pójdzie na marne.
- Odłącz akumulator, jeśli demontujesz dużo osprzętu, i upewnij się, że silnik jest zimny, jeśli tak stanowi instrukcja.
- Zdejmij elementy, które zasłaniają pokrywę zaworów, a potem samą pokrywę.
- Obracaj wałem korbowym w normalnym kierunku pracy silnika, aż trafisz na GMP suwu sprężania dla pierwszego cylindra lub inny punkt wskazany przez producenta.
- Sprawdź, czy dany zawór jest rzeczywiście zamknięty. Jeśli mechanizm jeszcze go lekko unosi, pomiar nie ma sensu.

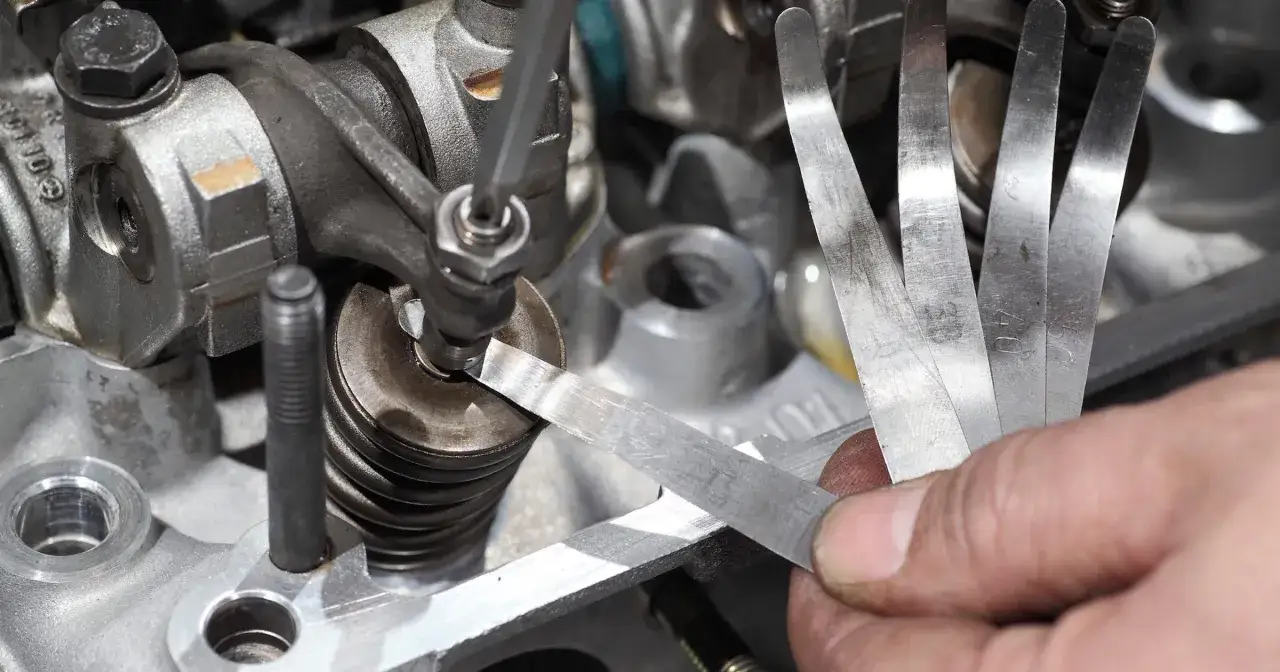

- Włóż odpowiednią blaszkę szczelinomierza między element sterujący a trzonek zaworu.
- Odczytaj opór. Prawidłowy luz daje lekki, równy opór: blaszka wchodzi bez siłowania, ale nie lata luźno.
- Poluzuj kontrę, skoryguj śrubę regulacyjną i trzymaj śrubę w miejscu podczas dokręcania nakrętki.
- Po każdej korekcie sprawdź pomiar ponownie. To nie jest opcjonalne, bo dokręcenie potrafi minimalnie zmienić ustawienie.
- Powtórz czynność dla kolejnych zaworów według kolejności przewidzianej dla danego silnika.
- Na końcu załóż nową lub sprawdzoną uszczelkę pokrywy, złóż osłony i odpal silnik, żeby ocenić kulturę pracy oraz szczelność.
Jeżeli regulacja odbywa się na podkładkach, kolejność jest podobna, ale sama korekta wygląda inaczej: trzeba dobrać odpowiednią grubość elementu zamiast kręcić śrubą. To już jest dokładniejsza i bardziej czasochłonna robota, dlatego wielu kierowców zleca ją warsztatowi, zwłaszcza gdy dostęp do wałków jest utrudniony.
W tym miejscu dobrze widać, że odpowiedź na pytanie o regulację zawsze zależy od konstrukcji silnika. I właśnie te różnice najczęściej decydują o tym, czy da się zrobić to we własnym garażu, czy lepiej od razu jechać do mechanika.
Różne konstrukcje wymagają innego podejścia
Największy błąd początkujących polega na tym, że próbują zastosować jeden schemat do wszystkich silników. Tymczasem konstrukcja układu zaworowego naprawdę zmienia wszystko: miejsce pomiaru, sposób regulacji i poziom trudności całej operacji.
| Typ układu | Jak wygląda regulacja | Poziom trudności | Co warto wiedzieć |
|---|---|---|---|
| Śruba z kontrą | Korygujesz luz śrubą, blokujesz kontrą i ponownie mierzysz | Niski | Najbardziej „garażowy” wariant, ale nadal wymaga dokładnego pomiaru |
| Płytki regulacyjne | Dobierasz podkładkę o odpowiedniej grubości | Średni do wysokiego | Często trzeba liczyć grubość starej i nowej płytki oraz mieć dostęp do części |
| Szklanki / popychacze | Regulacja bywa pośrednia, a czasem wymaga dużego demontażu | Wysoki | Przy takich silnikach koszt pomyłki rośnie najszybciej |
| Hydrauliczne popychacze | Nie wykonujesz klasycznej ręcznej regulacji, tylko kontrolujesz stan układu | Brak ręcznej regulacji | Hałas często oznacza problem z olejem, zużyciem lub zabrudzeniem |
W praktyce najłatwiej pracuje się przy prostych dźwigienkach z kontrą, a najwięcej cierpliwości wymaga układ płytkowy. Jeśli po zdjęciu pokrywy widzisz, że dostęp jest ciasny, a pomiar trzeba robić w kilku etapach, nie ma w tym nic dziwnego. To po prostu nie jest konstrukcja stworzona pod szybki serwis.
Na tym tle szczególnie ważne są błędy, bo one najczęściej kosztują więcej niż sama regulacja.
Najczęstsze błędy, przez które regulacja nie ma sensu
W mechanice zaworów błędy są zdradliwe, bo często nie psują silnika od razu. Auto może odpalić i nawet jechać poprawnie, a dopiero po czasie okaże się, że pomiar był zrobiony w złym miejscu albo kontrnakrętka puściła ustawienie.
- Pomiar na ciepłym silniku - jeśli producent wymaga zimnego, wynik będzie fałszywy.
- Regulacja na złym suwie - zawór nie jest wtedy całkowicie zamknięty, więc luz wyjdzie za mały.
- Za mocne dokręcanie kontr - potrafi zmienić ustawienie i uszkodzić gwint.
- Użycie złej blaszki - szczelinomierz musi odpowiadać wartości z instrukcji, nie „na oko”.
- Brak ponownego pomiaru - to jeden z najczęstszych powodów nieudanej regulacji.
- Pomylenie dolotu z wydechem - różnice bywają niewielkie, ale znaczenie jest duże.
Ja zawsze powtarzam jedną rzecz: jeśli po złożeniu silnik nadal klepie albo zaczyna gorzej odpalać, nie zakładaj od razu, że „tak ma być”. Najpierw wróć do pomiaru. Bardzo często problemem nie jest sama teoria, tylko jeden ruch klucza wykonany nie do końca zgodnie z kolejnością.
To prowadzi prosto do ostatniej praktycznej kwestii: kiedy zrobić to samemu, a kiedy lepiej oddać auto w ręce kogoś, kto robi takie rzeczy codziennie.
Kiedy zrobić to samemu, a kiedy oddać auto do warsztatu
Samodzielna regulacja ma sens wtedy, gdy silnik jest prosty, dostęp do zaworów jest dobry, a ty masz instrukcję serwisową, szczelinomierz i odrobinę cierpliwości. W takim układzie możesz naprawdę sporo zaoszczędzić i jednocześnie lepiej zrozumieć, jak pracuje twój motor.
Do warsztatu lepiej pojechać, gdy układ wymaga płytek, trzeba zdejmować wałki rozrządu, nie masz pewności co do ustawienia GMP albo po prostu nie znasz historii auta. To samo dotyczy sytuacji, gdy silnik już wypala zawory, gubi kompresję albo po wcześniejszej amatorskiej regulacji pracuje gorzej niż przed zabiegiem.
Patrząc praktycznie na koszty, najprostsza regulacja śrubowa zwykle mieści się w widełkach 80-200 zł, wariant płytkowy jest wyraźnie droższy, a przy szklankach robocizna często przekracza 1000 zł. To nie jest wydatek, który lubi się z opóźnianiem decyzji.
W praktyce koszt kontroli zwykle jest dużo mniejszy niż późniejsza naprawa głowicy. Według iParts regularna kontrola to wydatek rzędu kilkuset złotych, a regeneracja po wypaleniu gniazda potrafi kosztować 1500-2000 zł za jedno gniazdo, nie licząc demontażu osprzętu. To dobry przykład tego, że przy zaworach lepiej reagować wcześniej niż czekać na twarde objawy.
Co zostaje po regulacji i o czym łatwo zapomnieć
Po poprawnie wykonanej regulacji silnik powinien pracować równiej, ciszej i bez metalicznego klepania. Nie zawsze efekt jest spektakularny, bo dobrze ustawiony układ właśnie taki ma być: dyskretny, stabilny i niewymagający uwagi przez długi czas.
Po mojej stronie zawsze zostają jeszcze trzy rzeczy do sprawdzenia: szczelność pokrywy zaworów, poprawność dokręcenia wszystkich elementów oraz próbny odsłuch po rozgrzaniu jednostki. Jeśli wszystko gra, regulacja była zrobiona dobrze. Jeśli nie, nie warto iść na skróty. Lepiej wrócić do pomiaru niż zostawić silnik z błędnym luzem, który z czasem tylko pogorszy sytuację.
Najbezpieczniejsza droga jest prosta: sprawdź typ mechanizmu, trzymaj się danych konkretnego silnika, mierz na właściwym suwie i zawsze kontroluj efekt po skręceniu. Przy zaworach dokładność wygrywa z pośpiechem, a to jedna z tych napraw, które naprawdę odpłacają się spokojną pracą silnika.
