Ten element odpowiada za przeniesienie momentu obrotowego wtedy, gdy dwa wały nie stoją idealnie w jednej linii. W praktyce to właśnie sprzęgło cardana pozwala zachować napęd tam, gdzie zwykłe sztywne połączenie szybko zaczęłoby generować drgania i zużycie. Poniżej wyjaśniam, jak działa, gdzie go spotkasz, po czym poznać zużycie i kiedy opłaca się wymienić samą część, a kiedy trzeba sprawdzić cały zespół.
Najważniejsze fakty o przegubie Cardana w jednym miejscu
- To przegub, który łączy wały ustawione pod kątem i przenosi moment obrotowy bez sztywnego, idealnego osiowania.
- W samochodach trafisz na niego głównie w wałach napędowych, kolumnach kierowniczych i niektórych układach 4x4.
- Zużycie zwykle zdradzają luzy, stuki, drgania oraz wyciek lub brak smaru.
- Sam element do popularnych aut często kosztuje około 100-400 zł, a prostsza robocizna 150-350 zł.
- W układach z większym kątem pracy lub dłuższym wałem często lepiej wypada podwójny przegub niż pojedynczy.
Czym jest przegub Cardana i z czym go nie mylić
Najkrócej: to przegub uniwersalny, który pozwala przenosić napęd między elementami ustawionymi pod kątem. I tu zaczyna się ważne rozróżnienie, bo w praktyce wiele osób wrzuca do jednego worka sam przegub, cały wał napędowy i potoczne określenia z katalogów części. Ja zawsze zaczynam od nazwy, bo od niej zależy później dobór elementu, zakres naprawy i wycena.
W rozmowach warsztatowych spotkasz kilka określeń odnoszących się do bardzo podobnego albo wręcz tego samego rozwiązania. Poniżej porządkuję je tak, jak robiłbym to przed zamówieniem części.
| Określenie | Co oznacza w praktyce | Kiedy zwykle pada |
|---|---|---|
| Przegub Cardana | Przegub pozwalający przenosić napęd przy odchyleniu osi. | Gdy mowa o samym połączeniu mechanicznym. |
| Wał Kardana | Cały zespół wału z przegubami, a nie pojedynczy element. | Gdy chodzi o napęd między skrzynią a mostem. |
| Sprzęgło krzyżakowe | Potoczna nazwa tego samego rozwiązania, oparta na krzyżaku. | W sklepach i ogłoszeniach z częściami. |
| Przegub uniwersalny | Techniczne, szersze określenie konstrukcji. | W dokumentacji i katalogach producentów. |
Warto też od razu rozwiać jedno nieporozumienie: to nie jest klasyczne sprzęgło cierne z tarczą i dociskiem. Tutaj nie ma wysprzęglika ani pedału sprzęgła, tylko element łączący wały i pozwalający im pracować pod kątem. To rozróżnienie brzmi drobno, ale oszczędza sporo pomyłek przy zakupie części. A skoro już mamy nazewnictwo pod kontrolą, mogę pokazać, jak ten element faktycznie pracuje.
Jak działa przegub Cardana w układzie napędowym
Budowa jest prosta, ale skuteczna: widełki, krzyżak i łożyska igiełkowe pozwalają na przekazywanie momentu obrotowego mimo zmiany kąta między wałami. Gdy wał pracuje niemal na wprost, element jest spokojny i ma małe obciążenie. Gdy kąt rośnie, przegub nadal działa, ale pojawia się charakterystyczna pulsacja prędkości wyjściowej, czyli drobne nierówności w oddawaniu obrotów.
Właśnie dlatego w praktyce liczy się nie tylko sam element, ale też geometria całego układu. Przy niewielkich kątach, zwykle rzędu 1-3°, taki przegub pracuje najspokojniej. Jeśli dwa przeguby są ustawione poprawnie i pracują z podobnym kątem, część tych nierówności można skasować. Inaczej mówiąc: pojedynczy przegub daje elastyczność, a dobrze złożony układ daje jeszcze płynność.
Ja zwracam szczególną uwagę na fazowanie widełek, czyli ich wzajemne ustawienie. Jeśli ten detal jest zrobiony źle, nawet nowa część potrafi wibrować, a użytkownik ma wrażenie, że winny jest sam krzyżak. W praktyce to często problem całego montażu, nie jednej sztuki z katalogu. I właśnie tu naturalnie wchodzi temat wersji pojedynczej i podwójnej.
Kiedy lepszy jest pojedynczy, a kiedy podwójny przegub
Nie każdy układ potrzebuje tego samego rozwiązania. W prostszych zastosowaniach wystarczy pojedynczy przegub, ale gdy kąt pracy jest większy, wał jest dłuższy albo zawieszenie mocniej pracuje, lepiej sprawdza się układ podwójny. To nie jest kosmetyczna różnica, tylko realna zmiana w kulturze pracy napędu.
| Wariant | Kiedy się sprawdza | Ograniczenia |
|---|---|---|
| Pojedynczy przegub | Krótsze wały, niewielkie kąty, prosta konstrukcja. | Przy większym kącie rośnie pulsacja prędkości i ryzyko drgań. |
| Podwójny przegub | Większe wychylenia, 4x4, napęd z większą zmiennością geometrii. | Wymaga poprawnej fazy i lepszego osiowania całego zespołu. |
| Układ z kompensacją długości | Gdy wał musi dodatkowo pracować osiowo, np. przy ruchu zawieszenia. | Więcej elementów to więcej punktów, które trzeba kontrolować. |
Jeśli miałbym wskazać prostą zasadę, powiedziałbym tak: pojedynczy przegub lubi prostotę, a podwójny lubi trudniejsze warunki pracy. W samochodach osobowych różnicę widać szczególnie wtedy, gdy auto ma podniesione zawieszenie, zmodyfikowany napęd albo po prostu nietypową geometrię wału. To prowadzi nas do miejsca, gdzie ten element rzeczywiście pracuje.
Gdzie spotkasz go w aucie i kiedy naprawdę jest potrzebny
Najczęściej przegub Cardana pracuje w wałach napędowych między skrzynią biegów a mostem napędowym albo w układach z dołączanym napędem na cztery koła. W samochodach dostawczych i użytkowych jest to szczególnie częste, bo tam wał często ma większą długość i większe obciążenie niż w zwykłym aucie osobowym. Spotkasz go też w kolumnach kierowniczych, gdzie ma zapewnić przeniesienie ruchu mimo przesunięcia elementów względem siebie.
W typowym przednim napędzie jego rola jest ograniczona, bo tam tę pracę przejmują przeguby homokinetyczne, czyli takie, które utrzymują stałą prędkość obrotową mimo pracy pod kątem. To ważna różnica techniczna. Przegub Cardana jest prostszy, ale przy dużych kątach mniej „gładki” w pracy. Dlatego nie zawsze jest najlepszym wyborem do każdej osi i każdego auta.
W maszynach i pojazdach roboczych ten temat jest jeszcze bardziej praktyczny. Tam liczy się odporność na obciążenie, możliwość pracy przy zmianie położenia i łatwość serwisowania. To właśnie dlatego układ Cardana tak długo utrzymuje się w motoryzacji i przemyśle. Skoro wiesz już, gdzie pracuje, czas przejść do objawów zużycia, bo to zwykle one skłaniają kierowcę do działania.
Po czym poznasz zużycie i dlaczego nie warto tego odkładać

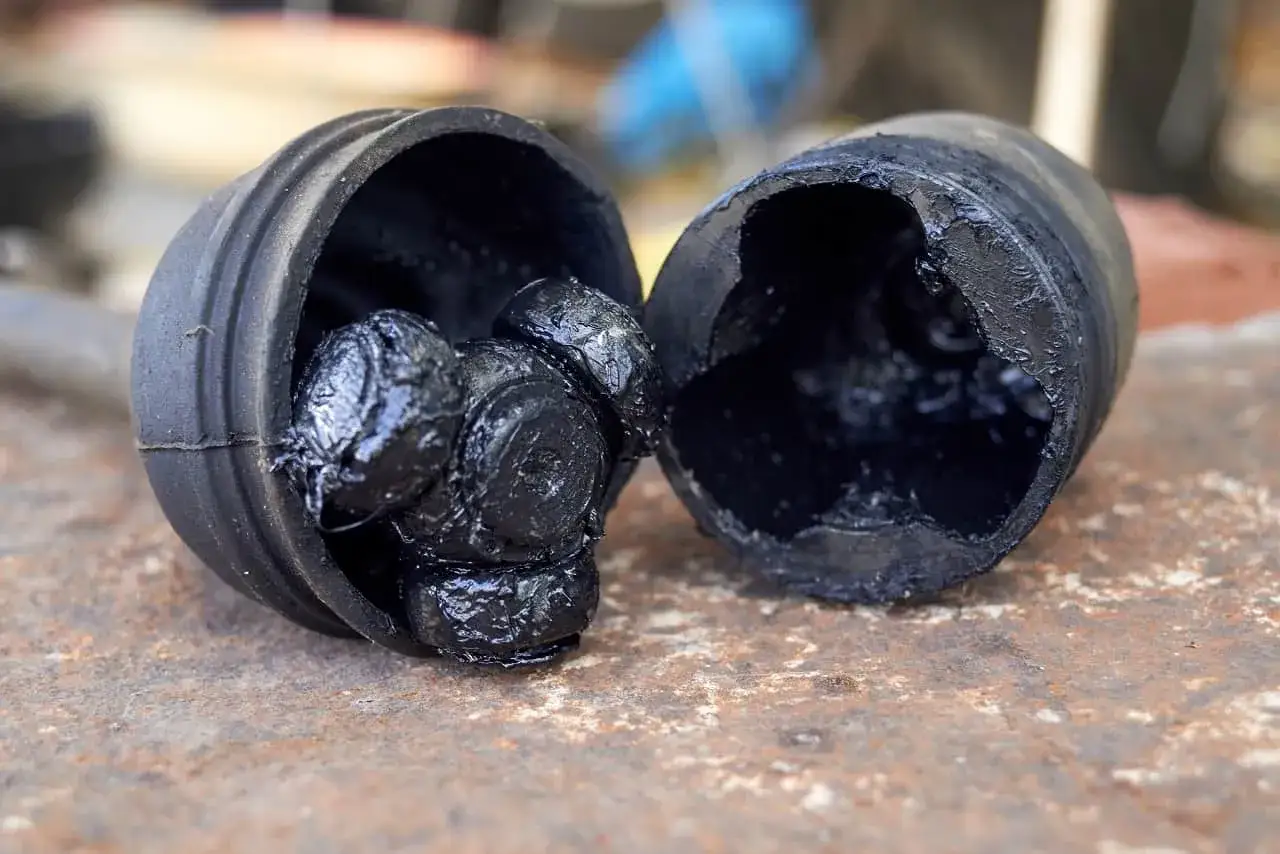

Zużyty przegub zwykle nie psuje się nagle bez ostrzeżenia. Najpierw pojawiają się subtelne sygnały: lekkie stuki przy ruszaniu, wyczuwalne drgania przy przyspieszaniu albo delikatny luz, gdy poruszysz wałem ręką na podnośniku. Później objawy robią się już trudniejsze do zignorowania.
- Stukanie przy zmianie obciążenia, na przykład przy ruszaniu lub odjęciu gazu.
- Drgania narastające wraz z prędkością, szczególnie przy stałym obciążeniu.
- Skrzypienie, chrobotanie albo metaliczny dźwięk z okolic wału.

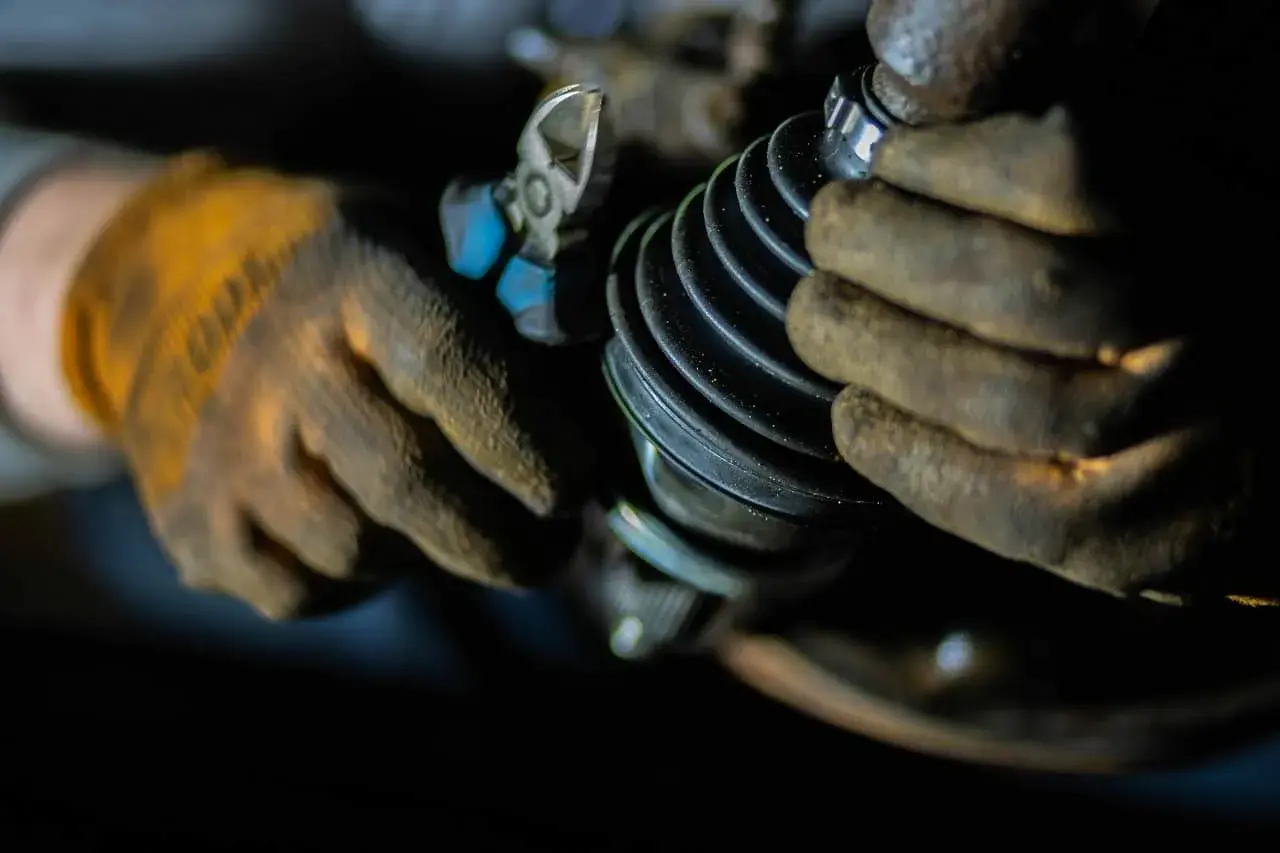

- Widoczna rdza, wyciek smaru lub uszkodzona osłona, jeśli występuje.
- Wyczuwalny luz na krzyżaku, którego nie powinno być w sprawnym elemencie.
Jeśli temat się przeciąga, skutki bywają już kosztowne. Uszkodzony przegub może dobijać widełki, obciążać łożyska podporowe, wybijać flansze i powodować coraz silniejsze wibracje całego układu. W skrajnym przypadku dochodzi do zatarcia albo urwania elementu, a wtedy naprawa przestaje być prostą wymianą części. Ja przy takich objawach nie czekam na „aż się bardziej odezwie”, bo zwykle to tylko podnosi rachunek.
To ważny moment, bo zanim zamówisz nową część, warto wiedzieć, co dokładnie sprawdzić w samym zespole. I właśnie temu poświęcam kolejną sekcję.
Jak dobrać część i ile to kosztuje
Dobór nie zaczyna się od ceny, tylko od zgodności wymiarów i sposobu mocowania. Nawet dobry zamiennik nie pomoże, jeśli nie pasuje do widełek, ma zły rozstaw, inną średnicę miseczek albo nie zgadza się z typem mocowania. Ja zawsze sprawdzam kilka parametrów naraz, bo jeden zły wymiar potrafi unieruchomić cały samochód na podnośniku.
| Co sprawdzić | Dlaczego ma znaczenie |
|---|---|
| Średnicę i długość | Od tego zależy, czy przegub fizycznie wejdzie w widełki. |
| Typ mocowania | Inaczej montuje się element na seger, śruby, obejmy lub inne zabezpieczenie. |
| Możliwość smarowania | Wersja ze smarowniczką wymaga serwisu, ale często lepiej znosi ciężką pracę. |
| Fazowanie i ustawienie wału | Złe ustawienie widełek daje drgania nawet przy nowej części. |
| Numer OEM lub porządny zamiennik | Pomaga uniknąć części o słabej tolerancji i krótkiej żywotności. |
Jeśli chodzi o pieniądze, rynek jest dość szeroki. Do popularnych aut osobowych sam element zwykle kosztuje około 100-400 zł, a w mocniejszych lub bardziej markowych wersjach bywa drożej, nawet powyżej 1000 zł. Prosta wymiana w warsztacie najczęściej zamyka się w widełkach 150-350 zł, ale jeśli dochodzi demontaż całego wału, wyważanie albo regeneracja, koszt wyraźnie rośnie.
Nie oszczędzałbym na siłę, jeśli auto ma duży moment obrotowy, jeździ z ładunkiem albo pracuje w trudniejszych warunkach. W takich przypadkach tania część potrafi po prostu krócej wytrzymać. Z drugiej strony nie zawsze trzeba wybierać najdroższy wariant z logo producenta auta. Najważniejsze są spasowanie, jakość łożysk i rozsądne wykonanie, a nie sam napis na pudełku. Kiedy już część jest dobrze dobrana, zostaje ostatni etap: sprawienie, by nie wrócił problem z drganiami.
Co sprawdzić po montażu, żeby nie wracać do tematu za chwilę
Po montażu zawsze robię kilka prostych kontroli. Najpierw patrzę na fazowanie widełek i ustawienie całego wału, bo to najczęstsze źródło wtórnych drgań. Potem sprawdzam kąty pracy po opuszczeniu auta z podnośnika, bo układ zachowuje się inaczej na wiszącym zawieszeniu, a inaczej w normalnej pozycji.
- Sprawdź, czy widełki są ustawione prawidłowo względem siebie.
- Oceń, czy wał nie ma bicia i czy podpory pracują bez luzu.
- Skontroluj poduszki skrzyni i mostu, bo ich zużycie potrafi udawać awarię przegubu.
- Jeśli przegub jest smarowalny, uzupełnij smar zgodnie z zaleceniem producenta.
- Po pierwszych kilkuset kilometrach jeszcze raz obejrzyj mocowania i szczelność.
Ja po takiej naprawie zawsze robię krótką jazdę próbną przy różnych obciążeniach: lekki gaz, mocniejsze przyspieszenie i stała prędkość. Jeśli drgania zniknęły, napęd pracuje równo i nic nie stuka przy zmianie obciążenia, temat jest zamknięty. Jeśli nie, problem zwykle leży już nie w samym przegubie, tylko w geometrii wału, podporze albo mocowaniach całego zespołu.
