Jak ustawić sprzęgło w C-360? Koniec ze zgrzytaniem i szarpaniem!

Właściwa regulacja sprzęgła w Ursusie C-360 to podstawa nie tylko komfortowej, ale przede wszystkim bezpiecznej i efektywnej pracy ciągnika. Ten praktyczny przewodnik krok po kroku pomoże Ci samodzielnie ustawić dwustopniowe sprzęgło, zapewniając jego prawidłowe działanie i znacząco wydłużając żywotność całego układu napędowego. Wierzę, że z moimi wskazówkami poradzisz sobie z tym zadaniem bez problemu.

Dlaczego prawidłowe ustawienie sprzęgła w C-360 jest tak ważne

Sprzęgło w Ursusie C-360 to konstrukcja dwustopniowa, cierna i sucha, co oznacza, że jego precyzyjne ustawienie ma kluczowe znaczenie dla płynności działania maszyny. Musimy pamiętać, że każdy ze stopni sprzęgła odpowiada za inne, równie ważne funkcje. Pierwszy stopień jest odpowiedzialny za napęd kół jezdnych, czyli za ruch ciągnika. Jeśli jest źle wyregulowany, odczujemy to od razu podczas ruszania czy zmiany biegów. Z kolei drugi stopień odpowiada za napęd wałka odbioru mocy (WOM) oraz pompy hydraulicznej. Jego nieprawidłowe działanie może uniemożliwić efektywne korzystanie z maszyn towarzyszących, takich jak kosiarki czy prasy, a także wpłynąć na pracę podnośnika. Jako doświadczony operator wiem, że zaniedbanie tej kwestii może prowadzić do frustracji i kosztownych awarii.

Sygnały alarmowe: kiedy sprzęgło w C-360 wymaga uwagi

Z mojego doświadczenia wynika, że ciągnik sam daje nam znać, kiedy sprzęgło potrzebuje naszej interwencji. Warto zwracać uwagę na kilka kluczowych objawów:

• Ślizganie się sprzęgła: To chyba najbardziej oczywisty sygnał. Ciągnik nie przyspiesza adekwatnie do obrotów silnika, zwłaszcza pod obciążeniem. Czujesz, że silnik wyje, ale maszyna nie nabiera prędkości.
• Trudności ze zmianą biegów: Zgrzytanie przy próbie włączenia biegu, szczególnie z postoju, to znak, że sprzęgło nie rozłącza napędu w pełni.
• Brak rozłączania napędu WOM lub pompy: Wciskasz pedał sprzęgła do oporu, a wałek WOM nadal się kręci lub pompa hydrauliczna pracuje. To ewidentny problem z drugim stopniem.
• Szarpanie przy ruszaniu: Jeśli ciągnik szarpie, gdy puszczasz pedał sprzęgła, może to wskazywać na nierównomierne załączanie, często spowodowane źle ustawionymi łapkami.
• Nietypowe hałasy: Szumy, zgrzyty czy wibracje dochodzące z okolic sprzęgła to zawsze powód do niepokoju i sygnał, że coś jest nie tak.
• Zbyt duży lub zbyt mały luz na pedale sprzęgła: Pedał powinien mieć pewien "jałowy" skok. Jeśli jest go za dużo lub za mało, to znak, że regulacja jest konieczna.

Konsekwencje zaniedbania: co grozi, gdy jeździsz z źle ustawionym sprzęgłem

Jazda z nieprawidłowo wyregulowanym sprzęgłem to proszenie się o kłopoty. Przede wszystkim, przyspieszone zużycie tarczy i docisku jest niemal pewne. Ciągłe ślizganie się sprzęgła generuje ogromne ilości ciepła i ściera okładziny tarczy w zastraszającym tempie. To z kolei prowadzi do konieczności kosztownej wymiany całego zestawu. Co więcej, źle działające sprzęgło obciąża skrzynię biegów, co może skutkować uszkodzeniem synchronizatorów czy nawet kół zębatych. Taki remont to już naprawdę spory wydatek. Nie zapominajmy też o nieefektywnej pracy ciągnika straty mocy i zwiększone zużycie paliwa to tylko część negatywnych skutków. W dłuższej perspektywie, zaniedbanie sprzęgła zawsze odbija się na Twoim portfelu i czasie pracy.

Przygotowanie do regulacji: niezbędne narzędzia i środki ostrożności

Zanim przystąpisz do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia. To znacznie ułatwi i przyspieszy cały proces.

• Klucze płaskie: Najczęściej potrzebny będzie klucz 13 mm do śrub regulacyjnych.
• Odgięty klucz oczkowy: Niezastąpiony do kontrowania nakrętek w trudno dostępnych miejscach.
• Przyrządy pomiarowe: Gorąco polecam wykonanie prostych przyrządów z płaskownika o grubości 4 mm i 10 mm. Możesz je też kupić, ale prosty kawałek metalu o odpowiedniej grubości sprawdzi się idealnie. To klucz do precyzyjnej regulacji.

Pamiętaj o bezpieczeństwie! Zawsze unieruchom ciągnik na płaskim, stabilnym podłożu. Zaciągnij hamulec ręczny i dla pewności podłóż kliny pod koła. Wyłącz silnik i poczekaj, aż ostygnie. Pracujemy przy ruchomych elementach, więc ostrożność jest absolutnie wskazana.

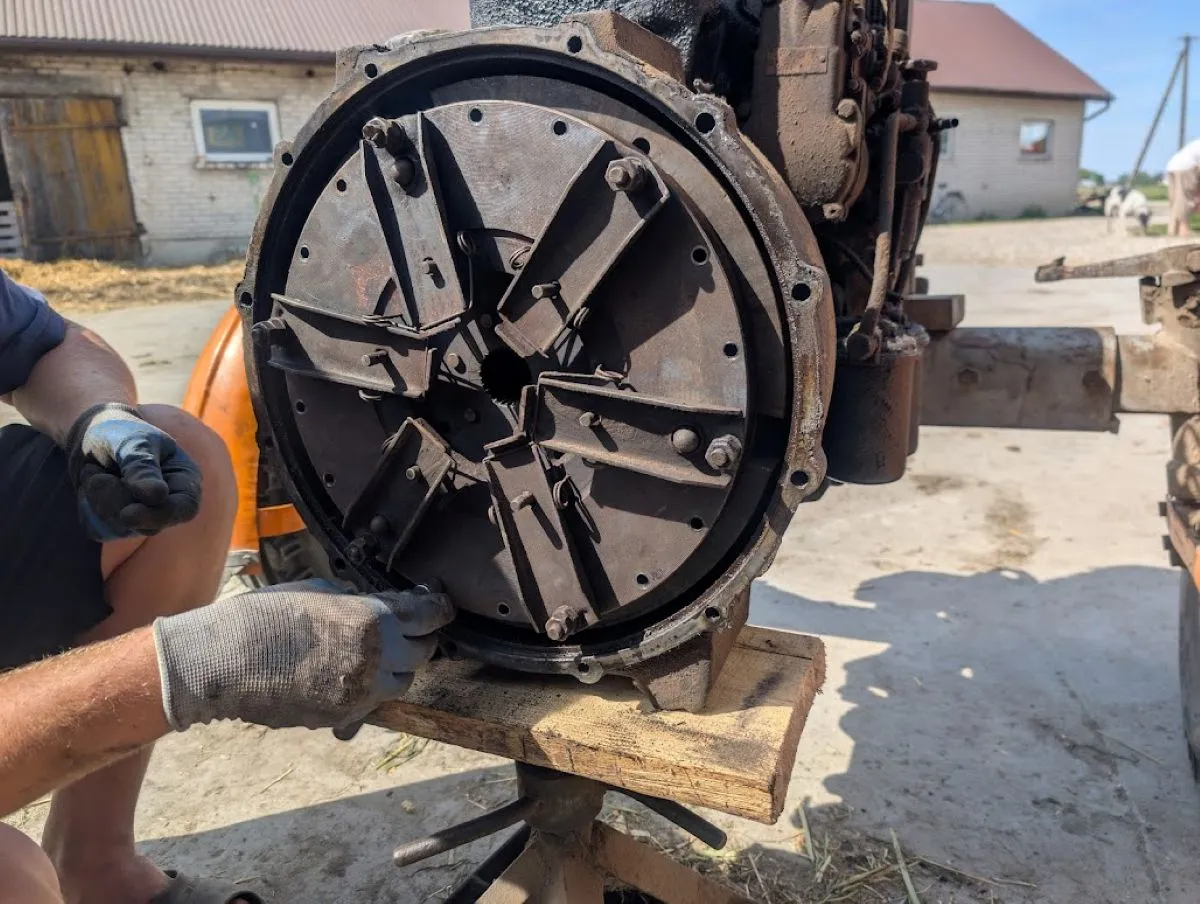

Dostęp do mechanizmu sprzęgła: okienko rewizyjne

Aby dostać się do mechanizmu regulacyjnego sprzęgła, musisz zdemontować pokrywę rewizyjną, potocznie nazywaną "klapką". Znajduje się ona po lewej stronie obudowy sprzęgła, mniej więcej na wysokości pedałów. Zazwyczaj jest przykręcona kilkoma śrubami. Odkręć je ostrożnie i zdejmij pokrywę. Uważaj, aby nie zgubić żadnej śrubki i zapamiętaj ich położenie to ułatwi ponowny montaż. Teraz masz pełny dostęp do dźwigienek sprzęgła, gotowych do regulacji.

Regulacja sprzęgła w C-360: parametry i etapy

Zanim przejdziemy do szczegółów, przypomnijmy sobie kluczowe wartości, które musimy osiągnąć podczas regulacji. To absolutna podstawa, by sprzęgło działało prawidłowo:

• Luz między łożyskiem oporowym a dźwigienkami (łapkami) I stopnia (jazda): Powinien wynosić dokładnie 4 mm.
• Luz między łożyskiem oporowym a dźwigienkami (łapkami) II stopnia (WOM i hydraulika): W tym przypadku potrzebujemy luzu 10 mm.
• Skok jałowy pedału sprzęgła: Po ustawieniu luzów na łapkach, pedał powinien mieć swobodny skok w zakresie 15-25 mm.

Ustawianie I stopnia (jazda): precyzyjna regulacja luzu 4 mm

Regulacja pierwszego stopnia jest kluczowa dla płynności jazdy. W mechanizmie sprzęgła znajdziesz sześć dźwigienek (łapek) ustawionych naprzemiennie. Trzy z nich odpowiadają za pierwszy stopień. Oto jak to zrobić:

1. Zidentyfikuj dźwigienki I stopnia: Są to te, które jako pierwsze stykają się z łożyskiem oporowym po lekkim naciśnięciu pedału sprzęgła.
2. Przygotuj przyrząd pomiarowy 4 mm: Upewnij się, że masz swój płaskownik lub inny przyrząd o grubości 4 mm.
3. Regulacja śrubami: Luz regulujemy poprzez dokręcanie lub odkręcanie śrub regulacyjnych na końcówkach dźwigienek. Włóż przyrząd 4 mm pomiędzy łożysko oporowe a końcówkę dźwigienki.
4. Ustawienie luzu: Dokręcaj lub odkręcaj śrubę, aż poczujesz lekki opór przy wyciąganiu przyrządu. Powinien wchodzić i wychodzić z lekkim tarciem.
5. Kontrowanie nakrętek: To bardzo ważne! Po ustawieniu prawidłowego luzu, natychmiast skontruj nakrętkę blokującą śrubę regulacyjną. Bez tego ustawienie szybko się rozreguluje.
6. Powtórz dla wszystkich trzech dźwigienek: Upewnij się, że wszystkie trzy dźwigienki I stopnia mają identyczny luz 4 mm. Nierównomierne ustawienie może prowadzić do szarpania.

Ustawianie II stopnia (WOM i hydraulika): technika regulacji luzu 10 mm

Drugi stopień odpowiada za wałek WOM i hydraulikę, więc jego prawidłowe ustawienie jest równie istotne. Pozostałe trzy dźwigienki w mechanizmie to te, które odpowiadają za drugi stopień.

1. Zidentyfikuj dźwigienki II stopnia: Są to te, które stykają się z łożyskiem oporowym dopiero po głębszym wciśnięciu pedału sprzęgła, po tym, jak już zadziałał pierwszy stopień.
2. Przygotuj przyrząd pomiarowy 10 mm: Teraz potrzebujesz grubszego przyrządu.
3. Regulacja śrubami: Podobnie jak w przypadku pierwszego stopnia, luz regulujemy śrubami na dźwigienkach. Włóż przyrząd 10 mm pomiędzy łożysko oporowe a końcówkę dźwigienki.
4. Ustawienie luzu: Dokręcaj lub odkręcaj śrubę, aż przyrząd 10 mm będzie wchodził i wychodził z lekkim oporem.
5. Kontrowanie nakrętek: Ponownie, po ustawieniu luzu, koniecznie skontruj nakrętkę blokującą.
6. Powtórz dla wszystkich trzech dźwigienek: Upewnij się, że wszystkie trzy dźwigienki II stopnia mają identyczny luz 10 mm.

Ostatni szlif: jak ustawić prawidłowy skok jałowy pedału sprzęgła (15-25 mm)

Po precyzyjnym ustawieniu luzów na dźwigienkach, musimy jeszcze wyregulować długość cięgna łączącego pedał sprzęgła z mechanizmem. To kluczowe dla uzyskania prawidłowego skoku jałowego pedału, który powinien wynosić od 15 do 25 mm. Ten luz gwarantuje, że łożysko oporowe nie jest stale naciskane, co wydłuża jego żywotność, a jednocześnie zapewnia pełne wysprzęglanie. Regulacji dokonujemy zazwyczaj na gwintowanym cięgnie, przy pedale lub przy obudowie sprzęgła, skracając lub wydłużając je, aż uzyskamy pożądany skok jałowy. Pamiętaj, aby po regulacji również zabezpieczyć nakrętkę kontrującą na cięgnie.

Najczęstsze problemy i błędy podczas regulacji sprzęgła

Nawet po starannej regulacji, czasami pojawiają się problemy. Jako Szymon Majewski, widziałem ich już wiele. Oto najczęstsze przyczyny ślizgania się sprzęgła mimo regulacji:

• Błędne wartości luzów: Najczęściej zbyt mały luz na dźwigienkach I stopnia sprawia, że sprzęgło nie jest w pełni załączone i ślizga się.
• Nierównomierne ustawienie łapek: Jeśli jedna łapka jest ustawiona inaczej niż pozostałe, sprzęgło będzie załączać się nierównomiernie, co może prowadzić do ślizgania się lub szarpania.
• Zużycie elementów: Niestety, regulacja nie zawsze wystarczy. Jeśli tarcza sprzęgłowa jest już mocno zużyta, okładziny starte, a docisk stracił sprężystość, sprzęgło będzie się ślizgać niezależnie od ustawień.

Zgrzytanie przy zmianie biegów: gdzie szukać problemu

Zgrzytanie biegów to irytujący i szkodliwy objaw. Może występować nawet po regulacji, jeśli:

• Zbyt duży luz na łapkach: Jeśli luz na dźwigienkach I stopnia jest za duży, sprzęgło nie rozłączy się w pełni, co uniemożliwi płynną zmianę biegów.
• Nieprawidłowy skok jałowy pedału: Zbyt mały skok jałowy pedału oznacza, że pedał nie jest w stanie wcisnąć łożyska oporowego na tyle głęboko, by całkowicie rozłączyć sprzęgło.
• Zużycie elementów sprzęgła: W skrajnych przypadkach, zużyta tarcza lub docisk mogą uniemożliwić pełne rozłączenie, nawet przy prawidłowej regulacji.

Szarpie przy ruszaniu? Sprawdź, czy nie popełniłeś tego błędu

Szarpanie przy ruszaniu to typowy objaw, który często wynika z nierównomiernego ustawienia łapek sprzęgła. Jeśli jedna z trzech dźwigienek I stopnia ma inny luz niż pozostałe, tarcza sprzęgłowa nie będzie dociskana równomiernie, co skutkuje szarpaniem. Może to być również sygnał, że tarcza sprzęgłowa jest zużyta lub uszkodzona, np. ma pęknięte sprężyny tłumiące.

Przeczytaj również: Maglownica: Objawy, koszty naprawy. Regeneracja czy nowa co wybrać?

Wałek WOM nie chce się zatrzymać? To częsty efekt złego ustawienia

Problem z zatrzymaniem wałka WOM po wciśnięciu pedału sprzęgła do oporu jest bezpośrednim skutkiem nieprawidłowej regulacji II stopnia sprzęgła. Jeśli luz na dźwigienkach II stopnia jest zbyt mały lub nierównomierny, sprzęgło WOM nie rozłączy się całkowicie. Podobnie, zbyt mały skok jałowy pedału może uniemożliwić jego pełne wciśnięcie i tym samym rozłączenie drugiego stopnia.

Jak dbać o sprzęgło w C-360, by służyło latami

Dobra regulacja to jedno, ale prawidłowa eksploatacja to podstawa długiej żywotności sprzęgła. Oto kilka moich sprawdzonych rad:

• Unikaj "jazdy na półsprzęgle": To największy wróg sprzęgła. Nie używaj pedału sprzęgła do regulacji prędkości, zwłaszcza pod obciążeniem.
• Nie trzymaj nogi na pedale sprzęgła: Nawet lekki nacisk powoduje, że łożysko oporowe pracuje, co prowadzi do jego szybszego zużycia. Pedał powinien być całkowicie zwolniony podczas jazdy.
• Płynne załączanie sprzęgła: Ruszaj płynnie, bez gwałtownego puszczania pedału. To chroni zarówno sprzęgło, jak i skrzynię biegów.
• Regularna kontrola: Co kilkaset godzin pracy warto zajrzeć do okienka rewizyjnego i sprawdzić luzy. Lepiej zapobiegać niż leczyć!

Kiedy regulacja to za mało? Objawy zużycia tarczy lub docisku

Niestety, przychodzi taki moment, kiedy sama regulacja już nie wystarczy. Jeśli mimo prawidłowego ustawienia luzów sprzęgło nadal się ślizga, zgrzyta, szarpie lub wałek WOM nie rozłącza się, prawdopodobnie mamy do czynienia ze znacznym zużyciem tarczy sprzęgłowej, docisku lub łożyska oporowego. W takich przypadkach konieczna jest wymiana tych elementów. Typowe objawy to: bardzo krótki skok pedału, duży luz na pedale mimo regulacji cięgna, a także widoczne gołym okiem zużycie okładzin tarczy lub uszkodzenia sprężyn docisku. Wtedy już nie ma co zwlekać potrzebna jest interwencja mechanika i wymiana części, aby ciągnik mógł znów pracować z pełną mocą i bezpieczeństwem.
