Silnik gwiazdowy to jedna z najbardziej rozpoznawalnych konstrukcji lotniczych: cylindry ustawione promieniście wokół wału korbowego tworzą układ przypominający gwiazdę, który łączy prostą ideę z bardzo konkretnymi zaletami eksploatacyjnymi. W tym tekście wyjaśniam, jak taki silnik jest zbudowany, dlaczego tak dobrze radził sobie w samolotach śmigłowych, gdzie ma swoje ograniczenia i na co zwraca się uwagę przy obsłudze maszyn z takim napędem.
Najważniejsze fakty o układzie gwiazdowym
- Cylindry są rozmieszczone dookoła wału, więc z przodu całość wygląda jak koło ze szprychami.
- W czterosuwie w jednym rzędzie zwykle stosuje się nieparzystą liczbę cylindrów, na przykład 5, 7 albo 9.
- Zdecydowana większość takich jednostek była chłodzona powietrzem, więc nie potrzebowała klasycznego układu chłodzenia cieczą.
- Ten układ ceniono za prostotę chłodzenia, niezłą odporność i dobry stosunek mocy do masy.
- Największym kompromisem pozostaje duża średnica czołowa i związany z nią opór aerodynamiczny.
Jak wygląda układ gwiazdowy i skąd wzięła się jego nazwa
Patrzę na tę konstrukcję jak na bardzo logiczne rozwiązanie dla silnika, który ma oddać dużo mocy bez rozciągania się wzdłuż kadłuba. Cylindry stoją wokół jednego centrum, a nie w jednej linii, dlatego z przodu masz wrażenie obcowania z mechaniczną tarczą, a nie z klasycznym „długim” blokiem. Właśnie od tego widoku wzięła się nazwa całego układu.
Najprostsza wersja ma jeden rząd cylindrów. Gdy potrzeba większej mocy, konstruktorzy dokładają kolejny rząd, a czasem nawet następne, choć wtedy chłodzenie robi się wyraźnie trudniejsze. W praktyce najczęściej spotyka się układy 5-, 7- i 9-cylindrowe, a w większych konstrukcjach także 14- i 18-cylindrowe wersje dwurzędowe.

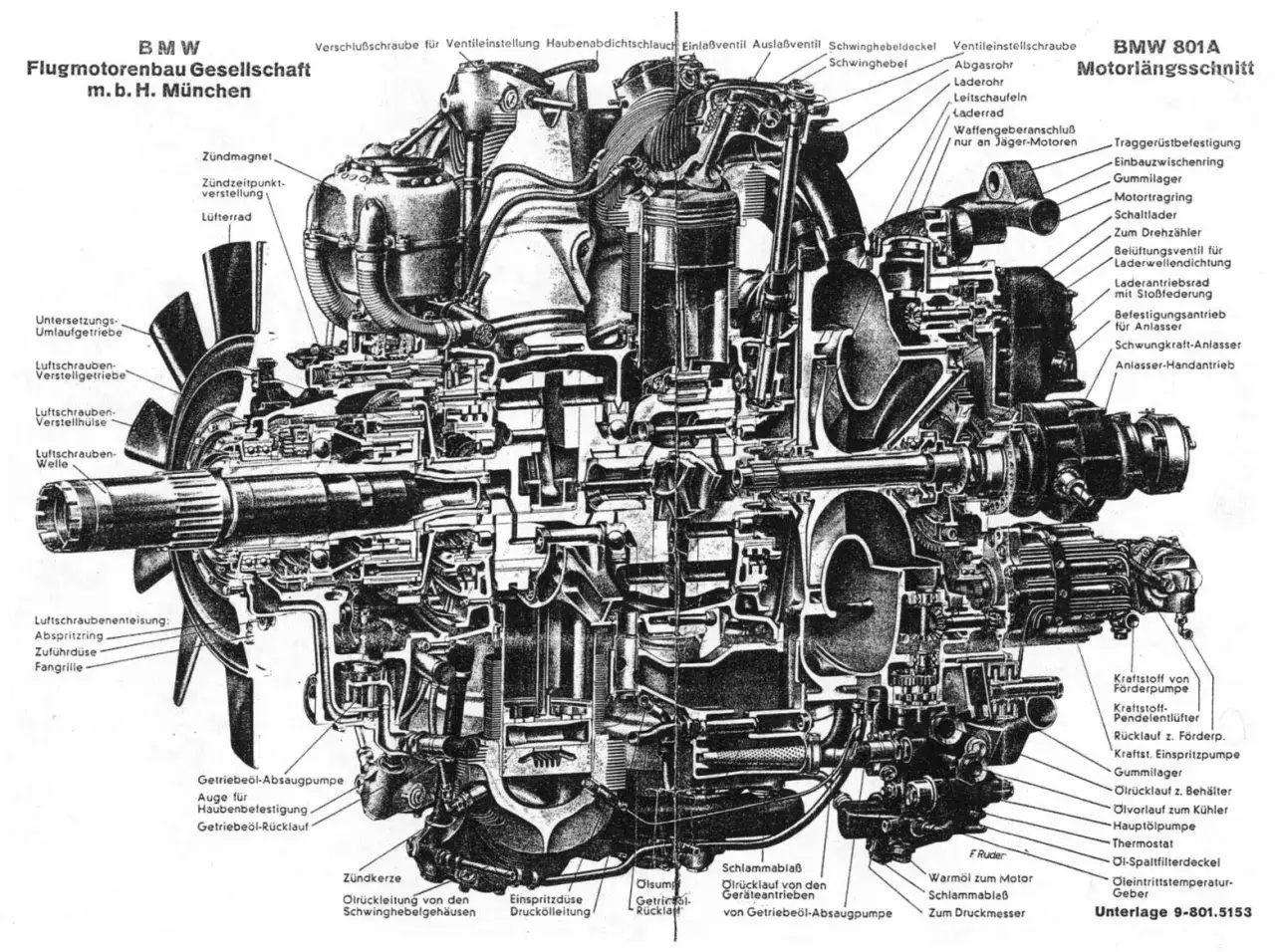

W środku nie ma tu miejsca na przypadek. Jeden tłok dostaje korbowód główny, a pozostałe są do niego dołączone przegubowo. To rozwiązanie brzmi egzotycznie, ale pozwala zamienić ruch tłoków na obrót wału bez mnożenia zbędnych elementów. Dzięki temu całość jest krótka, choć sama w sobie nie jest wąska.
Sam kształt to jednak dopiero początek. Najciekawsze dzieje się wtedy, gdy taki układ zaczyna pracować pod obciążeniem, bo to właśnie tam widać, po co go w ogóle wymyślono.
Jak pracuje taki układ i skąd bierze się jego rytm
Przy pracy czterosuwowej wał wykonuje dwa pełne obroty na jeden cykl cylindra, czyli ssanie, sprężanie, spalanie i wydech. Żeby silnik działał równo, zapłony muszą być rozłożone w równych odstępach. W pięciocylindrowym rzędzie daje to 144 stopnie między zapłonami, a w dziewięciocylindrowym 80 stopni. To właśnie ten rytm odpowiada za charakterystyczną, równą pracę i dźwięk, który trudno pomylić z czymkolwiek innym.
Do tego dochodzi rozrząd. Zawory otwiera krzywka albo pierścień krzywkowy, a ruch przenoszą popychacze i dźwigienki. Mechanicznie nie jest to tak intuicyjne jak w prostym silniku rzędowym z auta, ale w lotnictwie priorytet był inny, liczyły się masa, niezawodność i chłodzenie. Ja właśnie tak oceniam tę konstrukcję, przez pryzmat zadania, nie przez samą elegancję mechaniki.
Dlaczego chłodzenie powietrzem było tak ważne
Większość takich jednostek chłodzi się powietrzem, więc odpada ciężki obieg cieczy, chłodnica, pompa i rozbudowane przewody. To upraszcza budowę i zmniejsza masę, a jednocześnie eliminuje jedną z najczęstszych przyczyn awarii, czyli utratę płynu chłodniczego. W praktyce właśnie ta cecha mocno pomogła gwieździe cylindrów zdobyć pozycję w lotnictwie śmigłowym.
Przeczytaj również: Falujące obroty? Silniczek krokowy: objawy, diagnostyka, naprawa
Co komplikuje wersje wielorzędowe
Gdy cylindrów jest więcej niż jeden rząd, tylne banki dostają mniej bezpośredniego strumienia powietrza. Dlatego stosuje się przegrody, kierownice i osłony, które wymuszają przepływ między żebrami chłodzącymi. Historycznie pomogły też pierścień Townenda i owiewki NACA, czyli osłony poprawiające opływ i jednocześnie kierujące chłodzenie tam, gdzie jest potrzebne.
Ten kompromis między prostotą a oporem powietrza decydował o tym, gdzie taki układ miał sens, a gdzie przegrywał z innymi rozwiązaniami.
Gdzie ten typ sprawdzał się najlepiej
Najlepiej czuł się w samolotach śmigłowych, zwłaszcza tam, gdzie liczył się dobry stosunek mocy do masy, odporność na uszkodzenia i niezawodność przy długiej pracy na stałych obrotach. Dlatego spotykało się go w maszynach transportowych, patrolowych, szkolnych i w wielu samolotach wojskowych z epoki rozwoju napędu tłokowego. Przykłady takie jak Douglas DC-3, P-47 Thunderbolt czy F4U Corsair pokazują, że nie był to wybór przypadkowy, tylko odpowiedź na konkretne wymagania zadania.
- Samoloty transportowe i pasażerskie korzystały z prostszego chłodzenia i solidnej pracy w długim locie.
- Maszyny wojskowe zyskiwały na odporności, bo brak chłodnicy i cieczy zmniejszał liczbę punktów krytycznych.
- Konstrukcje zabytkowe i pokazowe wybierają ten układ do dziś, bo zachowuje historyczny charakter i specyficzny dźwięk.
Jeśli spojrzeć na to z perspektywy samochodów, odpowiedź jest prosta: na drodze taki układ praktycznie się nie przyjął. Jest zbyt szeroki, zwiększa opór i zajmuje dużo miejsca w komorze, a tych strat nie rekompensuje tak wyraźnie, jak robił to w powietrzu.
Właśnie dlatego warto uczciwie oddzielać zastosowania lotnicze od motoryzacyjnych, bo to nie jest konstrukcja „lepsza wszędzie”, tylko bardzo dobrze dopasowana do jednego rodzaju pracy.
Co zyskujesz, a z czym musisz się liczyć
Najuczciwiej oceniam ten układ przez pryzmat kompromisu. Dostajesz konstrukcję lekką, dobrze chłodzoną i odporną na część typowych problemów układów cieczowych, ale płacisz za to większą średnicą czołową i trudniejszą aerodynamiką. To nie jest wada z kosmosu, tylko cena za określone zalety.
| Kryterium | Co daje w praktyce | Jaki jest koszt tego wyboru |
|---|---|---|
| Chłodzenie | Prostsza konstrukcja bez chłodnicy i cieczy | W wersjach wielorzędowych łatwiej o nierówny rozkład temperatur |
| Masa i złożoność | Mniej osprzętu chłodzącego | Mechanika rozrządu i zabudowa są bardziej specyficzne |
| Aerodynamika | Dobra dostępność cylindrów i żeber chłodzących | Duża średnica czołowa zwiększa opór |
| Eksploatacja | Solidna praca i odporność na uszkodzenia układu chłodzenia | Trzeba pilnować procedur startowych i temperatury |
| Zastosowanie | Świetne dopasowanie do samolotów śmigłowych | Słabe dopasowanie do samochodów osobowych |
Właśnie dlatego takie jednostki były tak cenione w epoce, gdy liczyła się każda jednostka masy, a jednocześnie nie było jeszcze turbiny, która wygrałaby z tłokiem we wszystkich zadaniach. Jeśli jednak taki silnik ma pracować długo i bezproblemowo, sama dobra architektura nie wystarczy, bo ogromną rolę zaczyna odgrywać obsługa.
Jak wygląda obsługa i eksploatacja w praktyce
Tu teoria bardzo łatwo rozjeżdża się z praktyką. Taki napęd potrafi być trwały, ale tylko wtedy, gdy respektuje się jego specyfikę. Ja zawsze zwracam uwagę przede wszystkim na temperaturę, smarowanie i procedurę rozruchu, bo właśnie tam najczęściej rodzą się problemy.
- Kontrola oleju przed rozruchem - po dłuższym postoju olej może spłynąć do dolnych cylindrów. Jeśli zgromadzi się go zbyt dużo, może dojść do hydrolocku, czyli blokady tłoka przez nieściśliwą ciecz.
- Oględziny żeber i osłon kierujących powietrze - bez nich chłodzenie szybko traci skuteczność, zwłaszcza przy pracy na ziemi i przy małej prędkości przepływu.
- Odpowiednia temperatura przed pełnym obciążeniem - zimny silnik lotniczy nie lubi gwałtownych zmian mocy, bo smarowanie i rozszerzalność cieplna nie są jeszcze ustabilizowane.
- Stan zapłonu i świec - nierówna praca jednego cylindra od razu odbija się na całym układzie.
- Procedura startowa - w maszynach zabytkowych i historycznych nie wolno improwizować, bo każdy model może mieć własne wymagania.
Najczęstszy błąd polega na traktowaniu takiego napędu jak zwykłego silnika samochodowego. On działa według własnej logiki, a jej zignorowanie kończy się zwykle kosztowną naprawą albo przerwaniem pracy w najmniej wygodnym momencie.
Po tej stronie widać najlepiej, dlaczego porównywanie różnych układów ma sens tylko wtedy, gdy patrzy się na ich rzeczywiste zadania.
Jak wypada na tle rzędowego i boksera
W praktyce porównuję te układy nie pytaniem „który jest najlepszy”, tylko „do czego został zaprojektowany”. To ważne, bo ten sam parametr może być zaletą w lotnictwie i wadą w samochodzie.
| Układ | Największa zaleta | Największy kompromis | Gdzie pasuje najlepiej |
|---|---|---|---|
| Układ gwiazdowy | Dobre chłodzenie powietrzem i wysoki stosunek mocy do masy | Duża średnica czołowa i większy opór | Lotnictwo śmigłowe, konstrukcje zabytkowe, maszyny specjalne |
| Rzędowy | Wąska, łatwa do opływowej zabudowania konstrukcja | Często wymaga bardziej rozbudowanego chłodzenia | Samochody i część samolotów, gdzie liczy się smukła komora |
| Bokser | Niski środek ciężkości i dobre wyważenie | Duża szerokość jednostki | Samochody osobowe i sportowe, gdzie liczy się niska zabudowa |
Jeżeli budujesz albo wybierasz napęd do auta, w praktyce najczęściej wygrywa rzędowy albo bokser. Jeżeli projekt dotyczy samolotu śmigłowego, kryteria odwracają się i gwiazda cylindrów zyskuje zupełnie inną przewagę. To właśnie dlatego nie ma sensu oceniać takich układów jedną miarką.
Gdy porównuję te konstrukcje, najbardziej widać, że inżynieria nie szuka rozwiązania idealnego, tylko rozwiązania dobrze dopasowanego do zadania.
Dlaczego gwiazda cylindrów wciąż robi wrażenie
Dla mnie największa wartość tego rozwiązania polega na tym, że bardzo czytelnie pokazuje kompromis inżynierski. Dostajesz prostsze chłodzenie, niezłą odporność i solidną moc, ale płacisz za to gabarytem oraz trudniejszą aerodynamiką. Właśnie dlatego ten układ przetrwał tam, gdzie był naprawdę potrzebny, zamiast próbować podbić każdy segment techniki.
Jeśli spotykasz go dziś, najczęściej oglądasz kawałek historii lotnictwa, a nie uniwersalny napęd do współczesnej maszyny. I dobrze, bo nie każdy projekt musi być wszechstronny, żeby być świetnie dopasowany do swojego zadania.
